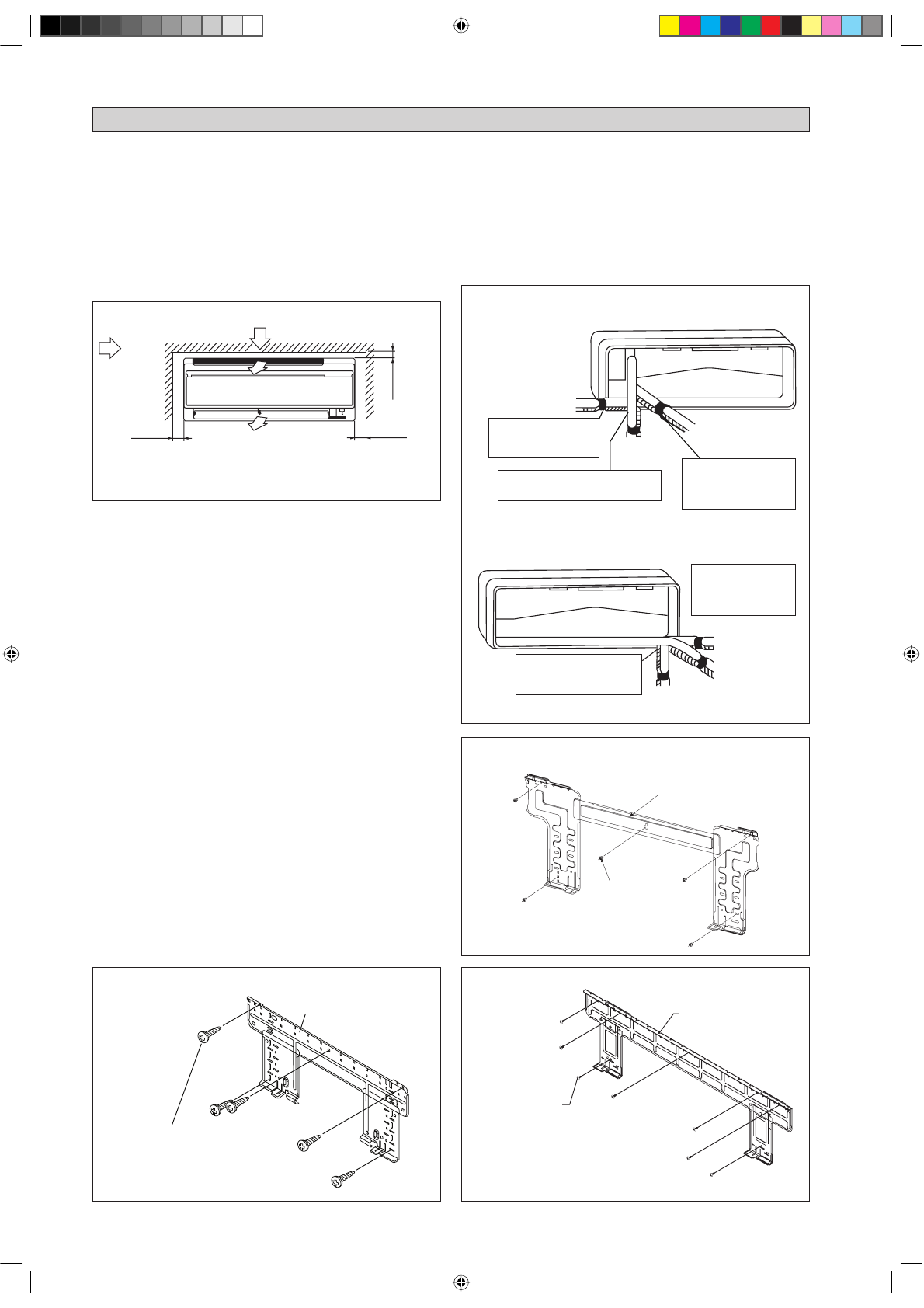

Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air (risque
de recyclage de l’air refroidi au refoulement de l’unité et
l’air à l’entrée). Veuillez respecter l’écartement d’installation
illustré sur le diagramme. Ne pas exposer l’unité intérieure à
l’influence directe de l’éclairage. L’emplacement de l’unité,
doit permettre une évacuation aisée des condensats, et
permettre une evacuation aisee des condensats, et doit être
suffisamment loin des portes.
La tuyauterie de réfrigérant peut être dirigée vers l’appareil de
plusieurs façons (sur la gauche ou la droite, depuis l’arrière
de l’appareil), par le biais des orif ces défonçables situés sur
l’enveloppe de l’appareil (voir f gure). Cintrer les tuyaux avec
précaution af n de les aligner avec les orif ces. Pour les sorties
latérale et inférieure, maintenir le bas de la tuyauterie et la
positionner dans la bonne direction (voir f gure). Le f exible
d’évacuation des condensats peut être f xé aux tuyaux.
Tuyauterie sur le côté droit, à l’arrière droite ou en
bas à droite
Tuyautage du côté
arrière droit
mini 50
(Espace pour
entretien)
Flux d’air
(Intérieur)
mini 50
(Espace pour
entretien)
mini 75
(Espace pour performance)
Espace nécessaire
Toutes les dimensions sont données en mm
Tuyautage du côté
inférieur droit
Tuyautage du côté droit
Tuyautage du côté
arrière gauche
Tuyautage du
côté gauche
Tuyautage du côté
inférieur gauche
INSTALLATION DE L’UNITÉ INTÉRIEURE
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté droit
Retirez le couvercle du port du tube
ici pour le tuyautage du côté droit
Attachez ensemble le
tube de réfrigérant avec
le tuyau de vidange avec
du ruban isolant.
Retirez le couvercle
du port du tube ici
pour le tuyautage du
côté gauche
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté arrière gauche
Tuyauterie sur le côté gauche, à l’arrière gauche ou
en bas à gauche
Montage De La Platine Support
S’assurrer que le mur de support soit suffisamment résistant, pour
supporter le poids de l’unité et éviter toutes vibrations. Selon la
composition du mur, utiliser des vis chevilles appropriées pour la
fixation de la platine support.
Utilisez l’indicateur de niveau pour le montage horizontal, et fixez-le
avec 5 vis adaptées pour 20/35 et 7 vis adaptées pour 50/60.
Dans le cas de sortie arrière des tuyauteries, percer le trou Ø 65mm
pour les canalisations à l’aide d’une scie cloche. Le trou aura une
légère pente vers l’unité extérieure (voir figure).
Plaque de montage
Vis de fixation de la
plaque de montage
Plaque de montage
Vis de fixation de la
plaque de montage
50/60
20/35
Plaque de montage
Vis de fixation de la
plaque de montage
20/35 (ALTERNATIVE PLAQUE D'INSTALLATION)
Reprise d’air
5-8
