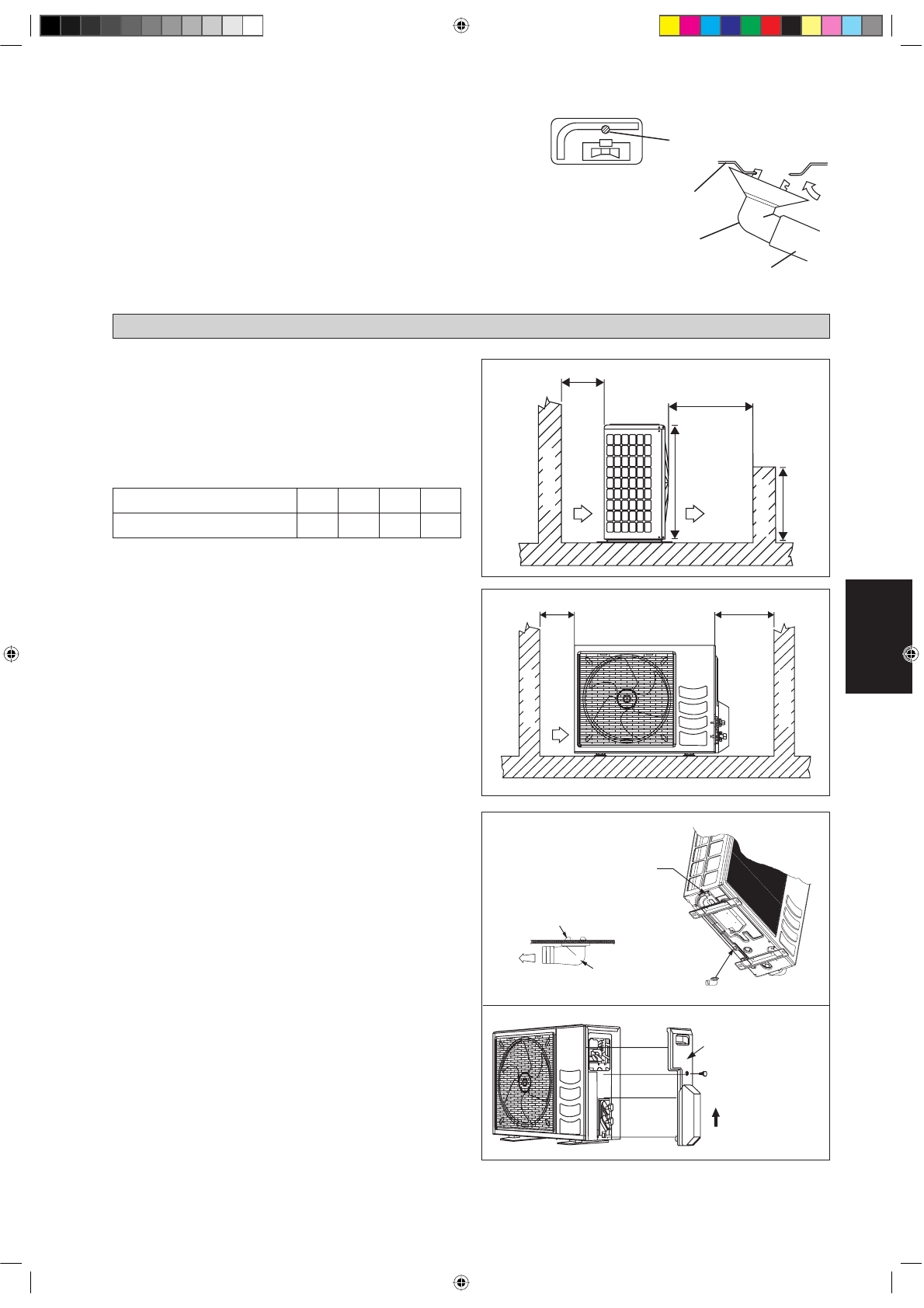

Travaux de vidange.

 (Unité De Pompe À Chaleur Seulement)

1)  Utiliser le bouchon de vidange pour la vidange.

2)   Si  l’orifice  de  vidange  est  couvert  par  une  base  de  montage  ou  une

surface au sol, placer des cales de pieds supplémentaires d’au moins

30mm de hauteur sous les pieds de l’unité extérieure.

3)   Dans  les  régions  froides,  n’utilisez  pas  de  tuyau  de  vidange  avec

l’unité extérieure. (Sinon, l’eau de vidange peut se figer, altérant les

performances du chauffage.)

Orifice d’eau de vidange

Châssis inférieur

Bouchon de vidange

Tuyau  (disponible  dans  le  commerce,

diamètre intérieur de 16mm)

INSTALLATION DE L’UNITÉ EXTÉRIEURE

L’unité extérieure doit être installée de manière à ce qu’il n’y

ait pas de reprise d’air chaud ou d’obstruction au débit régulier

d’air. Veuillez respecter l’écartement d’installation illustré sur

le diagramme. Choisir l’emplacement le plus frais possible, où

l’admission d’air ne soit pas plus élevée que la température de

l’air extérieure (se reporter à la plage de fonctionnement).

Dégagements minimum

Remarque :

 S'il ya un obstacle plus de la moitié, de la hauteur

de l’appareil (H), s’il vous plaît laisser plus d’espace que le

montant indiqué dans le tableau ci-dessus.

Dimension

A

B

C

D

Distance Minimume

300 1000 300

500

Disposition Condensée De L’eau D’unité Extérieure
(Unité De Pompe À Chaleur Seulement)

Il y a 2 trous sur la base de l’unité extérieure pour que l’eau

condensée sorte. Insérez le coude de drain à un des trous.

Pour  installer  le  coude  de  drain,  première  insertion  une

partie du crochet sur la base (partie A), tirer alors le coude

de  drain  dans  la  direction  montrée  par  la  flèche  tout  en

insérant l’autre partie à la base. Après installation, contrôle

pour s’assurer que le coude de drain s’accrochent à la base

fermement.

Si l’unité est installée dans un neigeux et chily un secteur,

l’eau  condensée  peut  geler  dans  la  base.  Dans  un  tel

cas, enlevez svp la prise au fond de l’unité pour lisser le

drainage.

Veuillez enlever le

plat latéral en reliant

lat uyauterie et en

reliant la corde

POUSSER ET TIRER VERS

LE HAUT

BASE

A

VIDANGEZ LE COUDE

VIDANGEZ LE COUDE

PRISE

5-7

Français

Reprise d’air

Refoulement d’air

A

Obstacle

Obstacle

B

H/2

H

Reprise d’air

Accès de service

C

D

Obstacle

Obstacle

5 IM-5WMYJ-1113(2)DK SIESTA_FR.i7   7

1/8/15   2:09:06 PM
