Rimuovere la
copertura laterale
per effettuare i
collegamenti elettrici e
frigoriferi
SPINGERE E TIRARE
VERSO L’ALTO
BASE
A
RACCORDO A GOMITO
RACCORDO A GOMITO
TAPPO
2-7
Italiano
Lavoro di drenaggio.
(Solo Per Le Versioni In Pompa Di Calore)
Usare il maschio di spurgo per il drenaggio.
Se la bocchetta di drenaggio è coperta da una base di montaggio o dal
pavimento, posizionare ulteriori piedini ad almeno 30mm d’altezza sotto
le basi dell’unità esterna.
Nelle aree fredde, non usare un tubo flessibile di scarico con l’unità
esterna. (Altrimenti, l’acqua di scarico potrebbe congelarsi, danneggiando
le prestazioni di riscaldamento.)
1)
2)
3)
Foro acqua di drenaggio
Struttura in basso
Maschio di spurgo
Tubo flessibile (disponibile in commercio,
diam. interno 16mm)

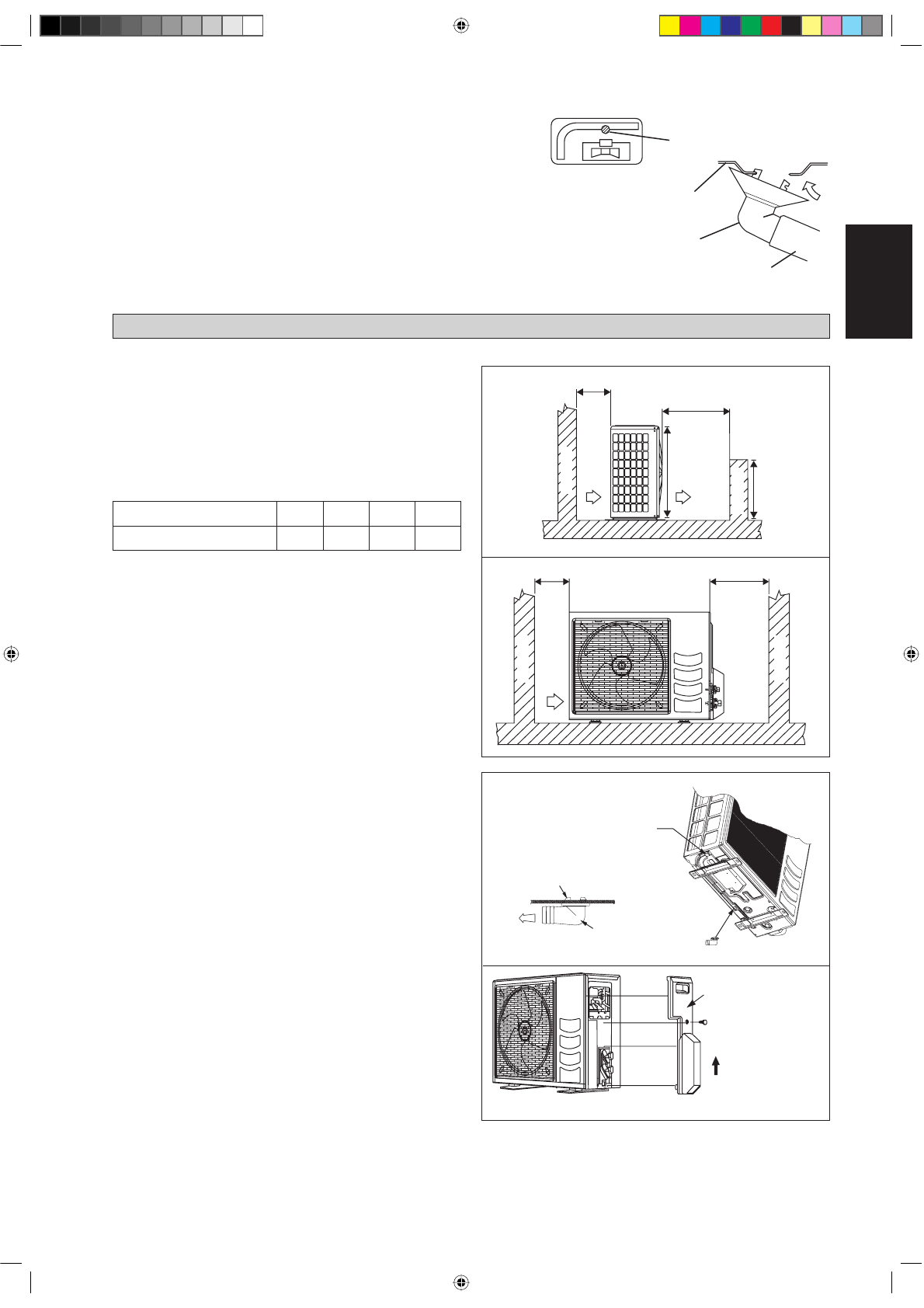

INSTALLAZIONE DELL’UNITÀ ESTERNA (ARXN50/60MV1B)
L’unità esterna deve essere installata in modo tale da prevenire
ostruzioni al normale deflusso dell’aria e che la circolazione
dell’aria di scarico sia la più ampia possibile. Rispettare,
nell’installazione le distanze di sicurezza sotto indicate.
Selezionare il luogo più freddo possibile in cui la temperatura
dell’aria immessa non sia superiore alla temperatura dell’aria
esterna (Fare riferimento alla gamma operativa).
Distanze di rispetto/sicurezza
Nota:
Se non vi è alcun ostacolo superiore alla metà, di
altezza dell’unità (H), permetta prego più spazio rispetto al
dato indicato in tabella
.
Dimensioni
A
B
C
D
Distanza minima
300
1000
300
500
Eliminazione Acqua Di Condensa Dell’Unità Esterna
(Solo Per Le Versioni In Pompa Di Calore)
Ci sono 2 fori alla base dell’unità esterna per garantire
la fuoriuscita dell’acqua. Inserire il raccordo a gomito in
uno del 2 fori.
Per installare il raccordo a gomito, effettuare le seguenti
operazioni: prima inserire una parte del raccordo all’interno
del foro (Parte A). Quindi tirare che tra la tubazione e la
base dell’unità ci sia una fondare saldamente. Assicorarsi
che tra la tubazione e la base dell’unità ci sia una perfetta
aderenza.
Se l’unità esterna è installata in amblenti rolto freddi,
l’acqua di condensa potrebbe gecare du’interno della base.
Per evitario, rimuovere il tappo presente nella base per
facilitare il deflusso dell’acqua.
•
•
•
Ostacolo
Aria Di Ritorno
Pannello Di Servizio
Aria Di Ritorno
Aria Di Scarico
C
D
A
Ostacolo
Ostacolo
Ostacolo
B
H/2
H
