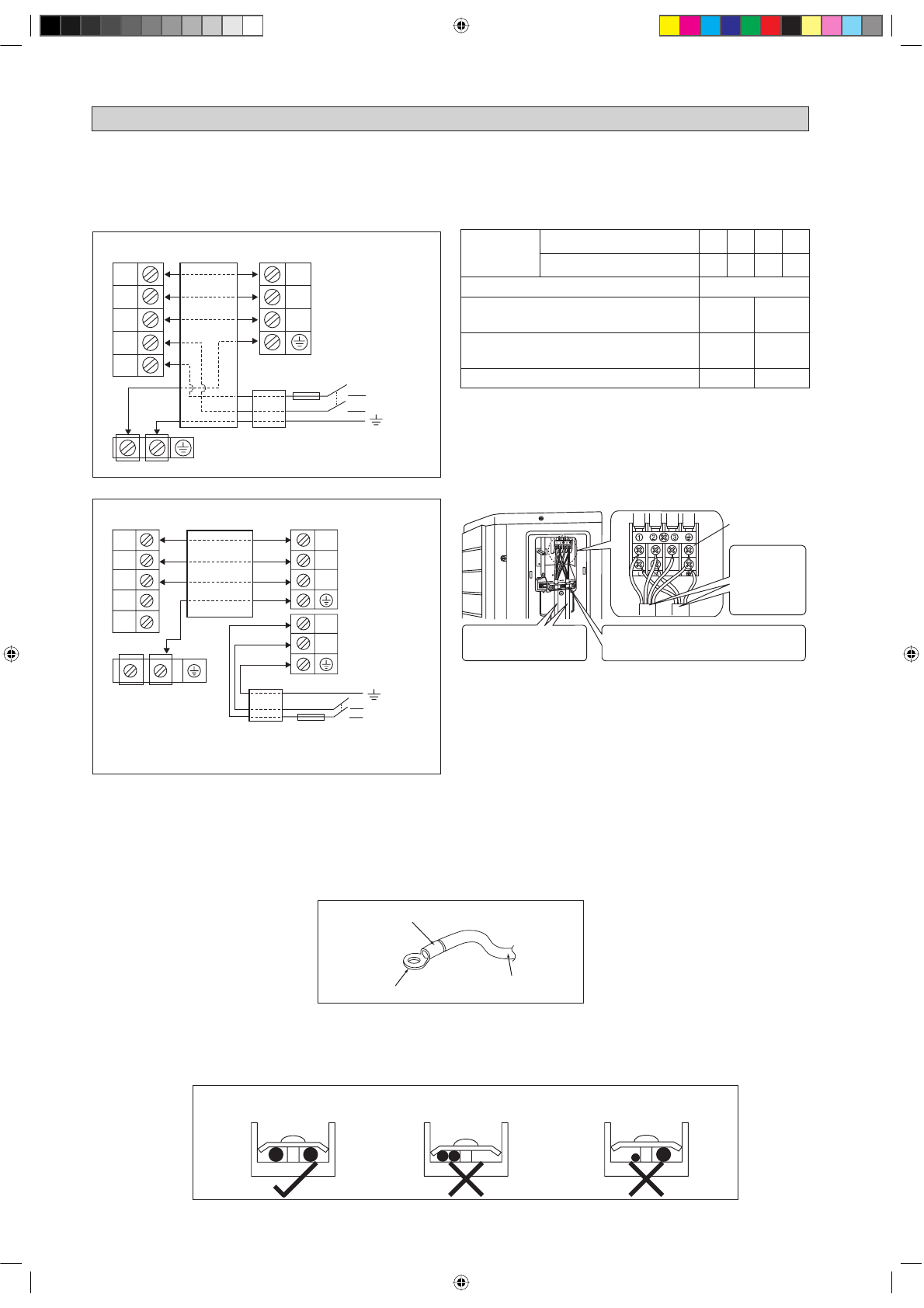

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
ВАЖНО:
*
Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать в соответствии с местными
и национальными правилами и нормативами. Они также зависят от типа установки и используемых проводников.
**
Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке, прикрепленной к корпусу
аппарата.
Колодка соединителя
наружного блока
Колодка соединителя
комнатного блока
Разъединение в питающей сети должно
быть полюсным, при этом зазоры между
замыкающими контактами реле должны
быть не менее 3мм.
!
N / L2
L / L1
Источник
питания
Главный
выключатель
Предохранитель /
выключатель
Сечение
шнура сети
2
SIG
1
Кабель
межсоединения
Модель
Комнатный (ATXN)
25
35
50
60
Наружный (ARXN)
25
35
50
60
Диапазон напряжения
**
220-240B /~/ 50Гц +
!
Сечение шнура сети
*
мм
2
Количество Проводов
1,5
3
2,5
3
Сечение Проводов Межсоединения
*
мм
2
Количество Проводов
1,5
4
2,5
4
Рекомендуемый предохранитель /выключатель рейтинг
A
16
20
Все провода должны быть хорошо соединены.
Убедитесь, что провода не соприкасаются с трубопроводом холодильного агрегата, компрессором или любыми подвижными частями.
Проводное соединение между внутренним и внешним модулем должно быть зафиксировано при помощи прилагаемых веревочных фиксаторов.
Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные предъявляемые требования.
Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
Убедитесь, что все крышки плотно закрыты.
Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания. Подсоедините провода в соответствии с
указаниями на терминале. (Смотри монтажную схему на блоке).
•
•
•
•
•
•
•
Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих отверток может повредить головку
винта.
Чрезмерная затяжка может повредить винт.
Не подключайте провода различных устройств к одному терминалу.
Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к крышке распределительной коробки.
•
•
•
•
Прикрепите изоляционный рукав
Обжимная кольцевая клемма
Электрический провод
Подсоединяйте провода одинакового
калибра к обеим сторонам.
Не подсоединяйте провода одинакового
калибра к одной стороне.
Не подсоединяйте провода
разного калибра.
Клеммный блок
питания
Используйте только указанный тип
провода и подключить его надежно.
Надежно прикрепить фиксирующие проволоку так,
проволока окончаний не получит внешнего напряжения.
Форма провода так, чтобы
крышка для обслуживания
и остановить клапанная
крышка надежно
устанавливаются.
Инвертор (Power Крытый)
Инвертор (Power Outdoor)
2
SIG
1
Колодка соединителя
наружного блока
Колодка соединителя
комнатного блока
2
SIG
1
Кабель
межсоединения
N
L
N / L2
L / L1
Источник
питания
Главный
выключатель
Предохранитель /
выключатель
Сечение шнура сети
Разъединение в питающей сети должно
быть полюсным, при этом зазоры между
замыкающими контактами реле должны
быть не менее 3мм.
!
