5-1
Français
Traduction des instructions d’origine

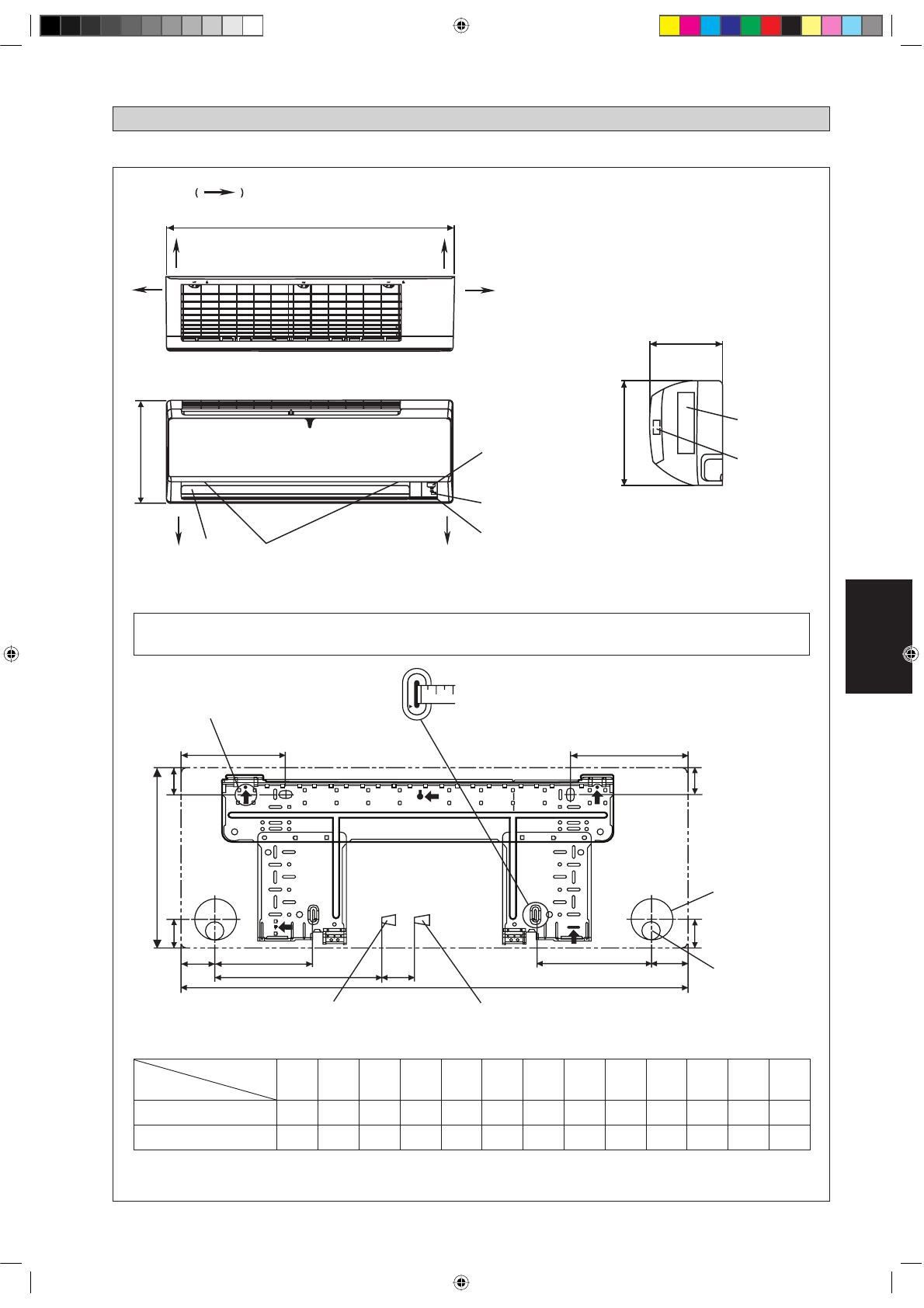

CONTOUR ET DIMENSIONS
REMARQUE : veuillez BASÉ SUR INSTALLATION réelle CONCEPTION DE LA PLAQUE DE L'UNITÉ DE PLAQUE
D'INSTALLATION 25/35 RÉFÉRENCE DE DIMENSION À LA PAGE 1 &2.
PLAQUE D’INSTALLATION 25/35
Unité Intérieure [ATXN]
A
B
VUE DE DEVANT
VUE DE DESSUS
C
VUE LATÉRALE
H
I
B
LA MARQUE
INDIQUE LA DIRECTION DES TUYAUX
ARRIÈRE
ARRIÈRE
DROITE
GAUCHE
BAS
BAS
VIS FIXES DE LA GRILLE AVANT
(INTÉRIEUR)
VOLET
SIGNAL DE
RÉCEPTION
UNITÉ INTÉRIEURE
INTERRUPTEUR DE
SUR/ARRÊT
THERMISTOR DE TEMPÉRATURE DE
LA PIÈCE (INTÉRIEUR)
PLAQUE
D’IDENTIFICATION
RÉPARTITEUR
AVEC BORNE
DE MISE À LA
TERRE
F
E
J
G
G
L
D
B
K
M
A
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
Trou percé dans le
mur à Ø 65mm
Toutes les dimensions sont données en mm
Position du tuyau
d’évacuation
F
©
Points de fixation de la plaque de montage
recommandés (5 points en tout)
Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur
f
Dimension
Modèle
A
B
C
D
E
F
G
H
I
J
K
L
M
25/35 MV
800
288
212
166
184
42
46
55
56
154
182
263
52
25/35 NV
859
288
209
166
184
42
46
55
56
154
182
263
52
