Slovensky
|
99
Bosch Power Tools
1 609 929 W93 | (31.5.10)

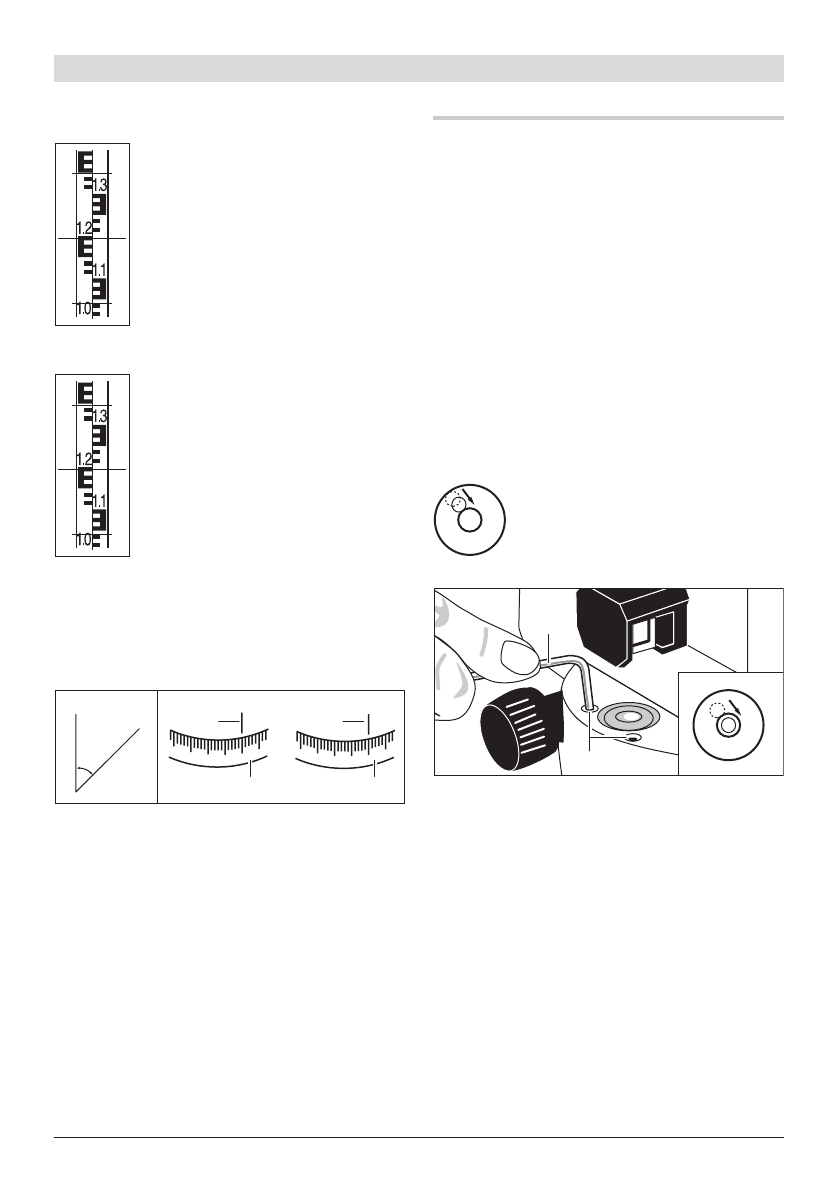

Odčítanie výšky
Odčítajte výšku na nivelačnej late pri
strednej čiarke vláknového kríža.
Výška nameraná na obrázku:
1,195 m.
Meranie vzdialenosti
Vycentrujte merací prístroj nad tým
bodom, od ktorého sa má
uskutočniť meranie.
Odčítajte výšku na nivelačnej late pri
hornej a pri dolnej čiarke vláknového
kríža. Vynásobte rozdiel oboch výšok
číslom 100, aby ste dostali
vzdialenosť meracieho prístroja od
nivelačnej laty.
Vzdialenosť nameraná na obrázku:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Meranie uhlov
Vycentrujte merací prístroj nad tým bodom, od
ktorého sa má uskutočniť meranie uhla.
Nasmerujte merací prístroj na bod
A
. Otočte
horizontálny kruh
10
nulovým bodom k
odčítavacej značke
9
. Potom nasmerujte merací
prístroj na bod
B
. Odčítajte nameraný uhol na
odčítavacej značke
9
.
GOL 20 D/GOL 26 D: Uhol nameraný v tomto
príklade: 45
°
.
GOL 20 G/GOL 26 G: Uhol nameraný v tomto
príklade: 45 gon.
Kontrola presnosti merania meracieho
prístroja
Pred každým začiatkom práce ako aj po dlhšom
transporte meracieho prístroja prekontrolujte
presnosť nivelácie a presnosť indikácie
meracieho prístroja.
Kontrola zapuzdrenej libely
Vyrovnajte merací prístroj pomocou pätkových
skrutiek
12
tak, aby sa bublinka zapuzdrenej
libely
7
nachádzala v strede.
Otočte ďalekohľad o 180
°
. Ak sa vzduchová
bublinka nenachádza v strede zapuzdrenej libely
7
, musí sa zapuzdrená libela najustovať
(nastaviť).
Nastavenie zapuzdrenej libely
Vzduchovú bublinku zapuzdrenej
libely
7
nastavte otáčaním pätko-
vých skrutiek
12
do polohy v strede
medzi koncovou polohou kontrol-
ného úkonu a medzi stredom.
Pomocou kľúča na skrutky s vnútorným
šesťhranom
17
otáčajte aretačné skrutky
11
tak
dlho, až sa bude vzduchová bublinka nachádzať
v strede zapuzdrenej libely.
Skontrolujte zapuzdrenú libelu otočením
ďalekohľadu o 180
°
. V prípade potreby
zopakujte nastavovací úkon, alebo sa obráťte na
autorizované servisné stredisko firmy Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 99 Monday, May 31, 2010 8:48 AM
