194
| Bahasa Indonesia
1 609 929 W93 | (31.5.10)
Bosch Power Tools

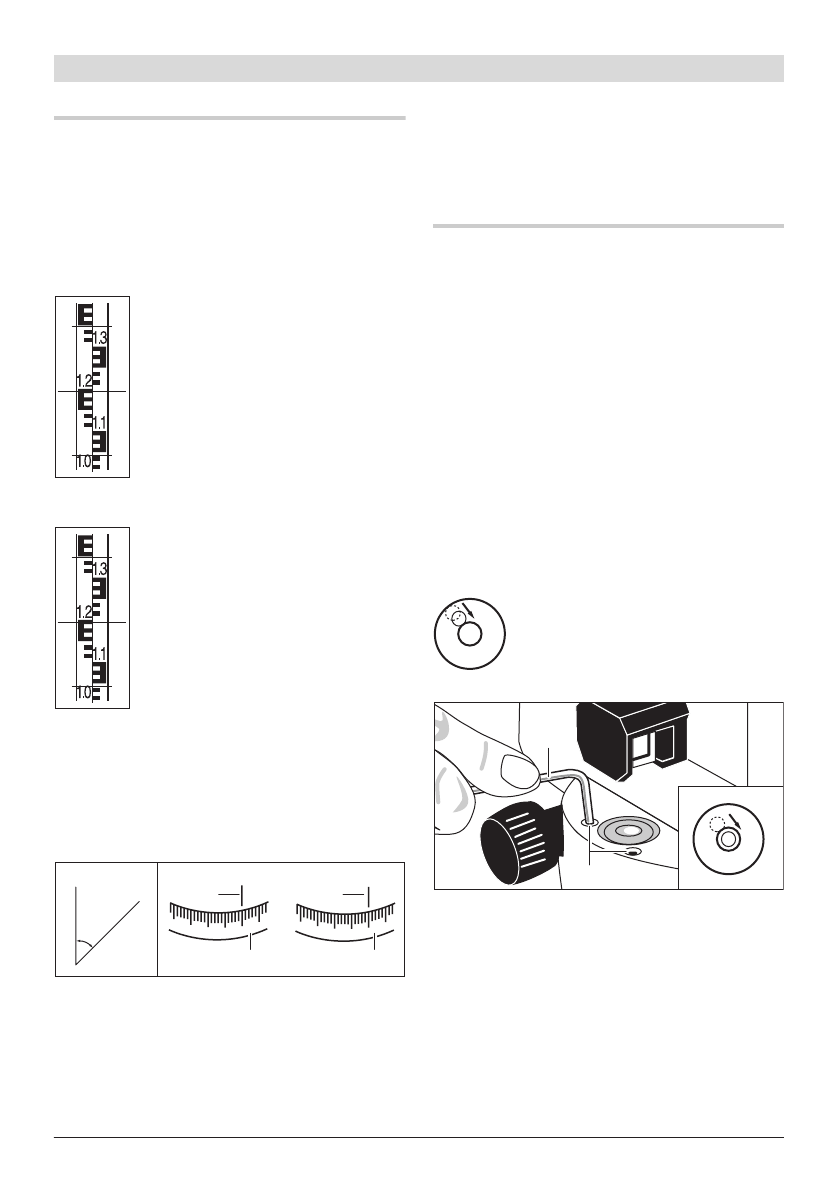

Fungsi-fungsi pengukuran
Pasangkan rambu ukur selalu tepat tegak lurus.
Bidikkan alat pengukur yang sudah disetelkan
dan difokuskan pada rambu ukur, sehingga
tanda silang berada pada tengah-tengah dari
rambu ukur.
Membaca ketinggian
Bacalah ketinggian pada rambu ukur
pada garis tengah dari tanda silang.
Ketinggian yang diukur pada gambar
adalah: 1,195 m.
Mengukur jarak
Pusatkan alat pengukur di atas titik
yang dijadikan titik pangkal dari
pengukuran jarak.
Bacakan ketinggian pada rambu
ukur pada garis atas dan garis
bawah dari tanda silang. Kalikan
selisih dari kedua ketinggian yang
diukur dengan 100, untuk
mendapatkan jarak antara alat
pengukur dan rambu ukur.
Jarak yang diukur pada gambar adalah:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Mengukur sudut
Pusatkan alat pengukur di atas titik yang
dijadikan titik pangkal dari sudut yang diukur.
Arahkan alat pengukur pada titik
A
. Putarkan
lingkaran horisontal
10
sampai titik nol berada
pada petanda dari lingkaran horisontal
9
.
Kemudian arahkan alat pengukur pada titik
B
.
Bacakan besarnya sudut pada petanda lingkaran
horisontal
9
.
GOL 20 D/GOL 26 D: Besarnya sudut pada
contoh adalah: 45 ° .
GOL 20 G/GOL 26 G: Besarnya sudut pada
contoh adalah: 45 gon.
Memeriksa ketepatan alat pengukur
Setiap kali sebelum mulai menggunakan alat
pengukur serta setelah alat pengukur diangkut
ke tempat yang jauh, periksalah ketepatan
penyetelan dan pengukurannya.
Memeriksa mata waterpas yang bulat
Setelkan alat pengukur dengan memutarkan
kaki-kaki yang bisa diulir
12
sedemikian, sampai
gelembung udara berada di tengah dari mata
waterpas yang bulat
7
.
Putarkan teropong sebesar 180 ° . Jika
gelembung udara kini tidak berada di pusat
mata waterpas yang bulat
7
, mata waterpas
yang bulat harus disetelkan ulang.
Menyetel ulang mata waterpas yang bulat
Setelkan gelembung udara dari mata
waterpas yang bulat
7
dengan cara
memutar kaki yang bisa diulir
12
ke
kedudukan di tengah kedudukan
akhir dari penyetelan dan pusatnya.
Dengan menggunakan kunci mur dalam
17
,
putarkan baut untuk penyetelan
11
, hingga
gelembung udara berada di tengah pusat dari
mata waterpas yang bulat.
Periksalah mata waterpas yang bulat dengan
cara memutar teropong sebesar 180 ° . Ulangi
penyetelan jika perlu, atau mungkin Anda harus
menghubungi satu Service Center Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 194 Monday, May 31, 2010 8:51 AM
