Slovensko
|
143
Bosch Power Tools
1 609 929 W93 | (31.5.10)

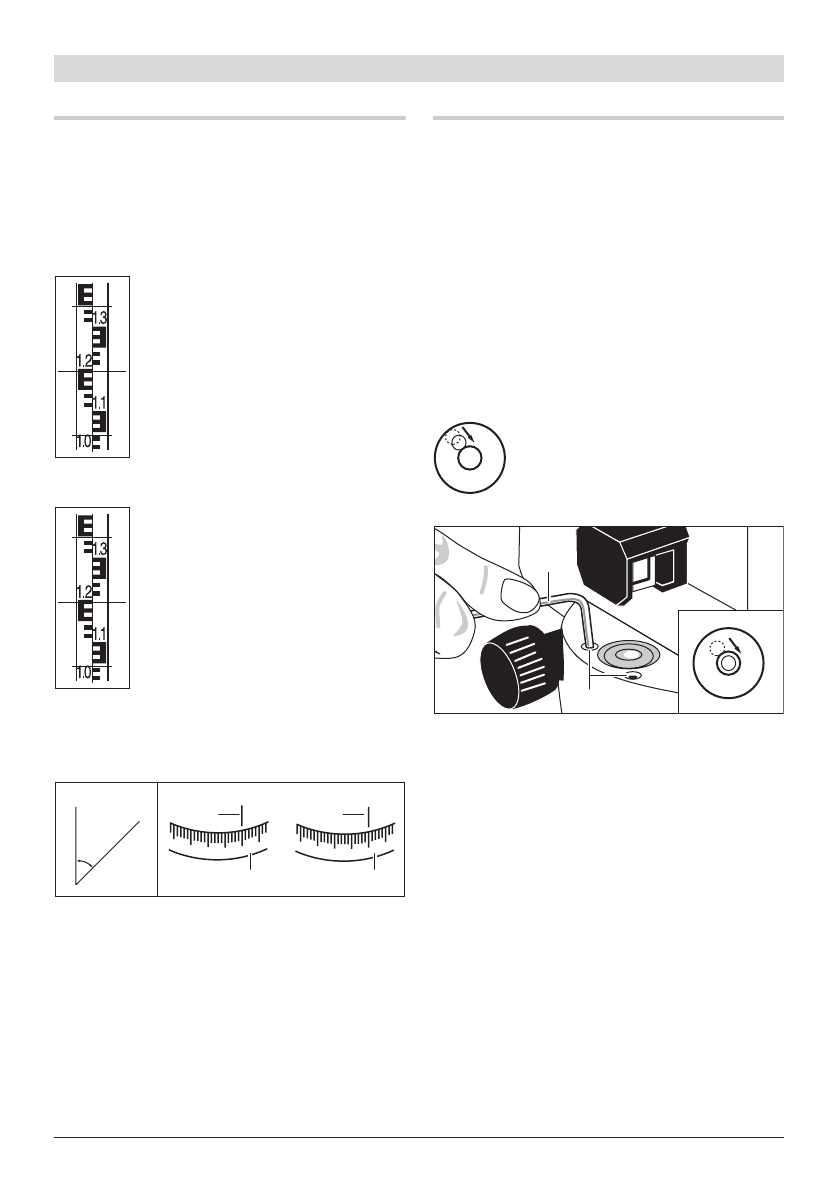

Merilne funkcije
Nivelirno letev morate postaviti vedno natančno
navpično. Naravnajte nastavljeno in fokusirano
merilno orodje na nivelirno letev, tako da bo
nitni križ ležal na sredini nivelirne letve.
Odčitavanje višine
Višino odčitajte na nivelirni letvi na
sredinski črti nitnega križa.
Izmerjena višina na sliki: 1,195 m.
Merjenje razdalje
Centrirajte merilno orodje nad točko,
od koder se naj izmeri razdalja.
Višino odčitajte na nivelirni letvi na
zgornji in spodnji črti nitnega križa.
Pomnožite razliko obeh višin s 100,
tako boste dobili razliko od
merilnega orodja k nivelirni letvi.
Izmerjena razdalja na sliki:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Merjenje kotov
Centrirajte merilno orodje nad točko, od koder
se naj izmeri kot.
Naravnajte merilno orodje na točko
A
. Zavrtite
vodoravni krog
10
z ničto točko k odčitevalni
oznaki
9
. Naravnajte merilno orodje na točko
B
.
Odčitajte kot na odčitevalni oznaki
9
.
GOL 20 D/GOL 26 D: Izmerjeni kot v primeru:
45
°
.
GOL 20 G/GOL 26 G: Izmerjeni kot v primeru:
45 gon.
Preverjanje točnosti merilnega orodja
Pred pričetkom dela in po daljšem transportu
preverite na merilnem orodju natančnost
niveliranja in prikazovanja.
Preverjanje dozne libele
Merilno orodje naravnajte s pomočjo vijakov
noge
12
tako, da se bo zračni mehurček nahajal
v centru dozne libele
7
.
Obrnite daljnogled za 180
°
. Če se zračni
mehurček ne nehaja več v centru dozne libele
7
,
morate dozno libelo ponovno justirati.
Ponovno justiranje dozne libele
Naravnajte zračni mehurček dozne
libele
7
z zasukom vijakov noge
12
v
položaj v sredo med končnim
položajem postopka preverjanja in
centrom.
Zasukajte s pomočjo notranjega šestrobnega
ključa
17
justirne vijake
11
tako, da se bo zračni
mehurček nahajal v centru dozne libele.
Preverite dozno libelo z zasukom daljnogleda za
180
°
. Po potrebi ponovite postopek justranja in
se, če je potrebno, obrnite na servis podjetja
Bosch.
Preverjanje kompenzatorja
Po naravnavanju in fokusiranju merilnega orodja
izmerite višino na referenčni točki. Nato
pritisnite zaporni gumb
8
kompenzatorja in ga
nato ponovno izpustite. Ponovno izmerite višino
na referenčni točki.
Če obe višini nista popolnoma enaki, potem
morate merilno orodje dati v popravilo v
pooblaščen servis Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 143 Monday, May 31, 2010 8:48 AM
