Polski
|
87
Bosch Power Tools
1 609 929 W93 | (31.5.10)

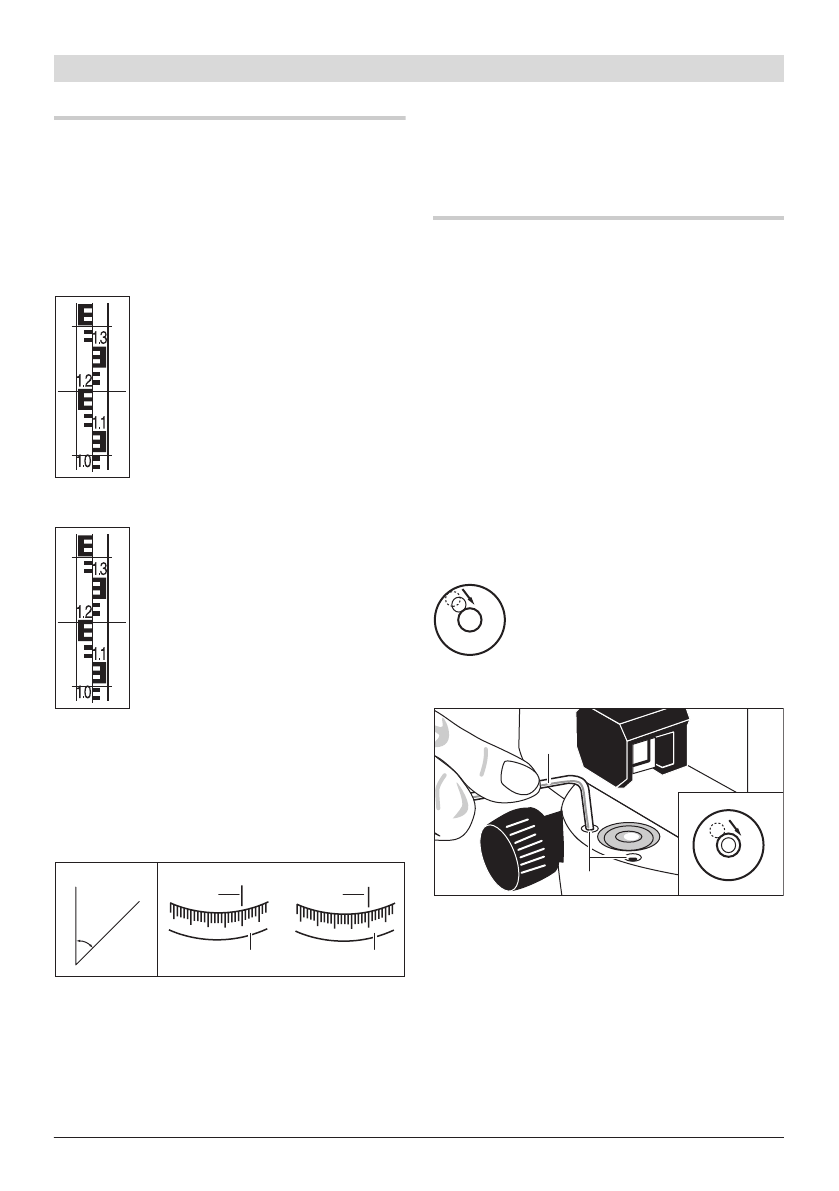

Funkcje pomiaru
Łatę niwelacyjną należy zawsze ustawiać w ide-
alnie pionowej pozycji. Skierować nastawione
i zogniskowane urządzenie pomiarowe na łatę
niwelacyjną, tak aby siatka celownicza leżała
pośrodku łaty niwelacyjnej.
Odczyt wysokości
Odczytać wysokość na łacie
niwelacyjnej przy środkowej kresce
tarczy celowniczej.
Pomierzona wysokość na obrazku
wynosi: 1,195 m.
Pomiar odległości
Wycentrować urządzenie pomia-
rowe nad punktem, od którego ma
zostać mierzona odległość.
Odczytać wysokość na łacie
niwelacyjnej przy górnej i dolnej
kresce tarczy celowniczej.
Pomnożyć różnicę obu wysokości
przez 100, aby otrzymać odległość
urządzenia pomiarowego od łaty
niwelacyjnej.
Pomierzona odległość na obrazku wynosi:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Pomiar kątów
Wycentrować urządzenie pomiarowe nad
punktem, od którego ma zostać pomierzony kąt.
Skierować urządzenie pomiarowe na punkt
A
.
Obrócić koło poziome
10
tak, aby punktem
zerowym skierowane było do znacznika odczytu
9
. Następnie skierować urządzenie pomiarowe
na punkt
B
. Odczytać kąt na znaczniku
9
.
GOL 20 D/GOL 26 D: Kąt pomierzony w przykła-
dzie: 45
°
.
GOL 20 G/GOL 26 G: Kąt pomierzony w przy-
kładzie: 45 gon.
Kontrola dokładności pomiaru
urządzenia
Przed każdym użyciem urządzenia pomiaro-
wego, a także po dłużej trwającym transporcie
konieczna jest kontrola dokładności niwela-
cyjnej i dokładności wskazań urządzenia.
Kontrola libelli pudełkowej
Ustawić urządzenie pomiarowe za pomocą śrub
poziomujących
12
tak, aby pęcherzyk powietrza
znajdował się dokładnie pośrodku libelli
pudełkowej
7
.
Obrócić lunetę o 180
°
. Jeżeli pęcherzyk
powietrza nie znajduje się w centrum libelki
pudełkowej
7
, należy libelkę wyjustować.
Justowanie libelli pudełkowej
Pęcherzyk powietrza w libelce pu-
dełkowej
7
należy ustawić w pozycji
środkowej pomiędzy pozycją końco-
wą procesu kontrolnego a pozycją
centralną, przekręcając śruby
poziomujące
12
.
Za pomocą klucza imbusowego
17
należy kręcić
śrubami regulacyjnymi
11
tak długo, aż
pęcherzyk powietrza znajdzie się dokładnie
pośrodku libelki pudełkowej.
Skontrolować libelkę obracając lunetę o 180
°
.
W razie konieczności powtórzyć cały proces
justowania lub skontaktować się z punktem
serwisowym firmy Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 87 Monday, May 31, 2010 8:48 AM
