Česky
|
93
Bosch Power Tools
1 609 929 W93 | (31.5.10)

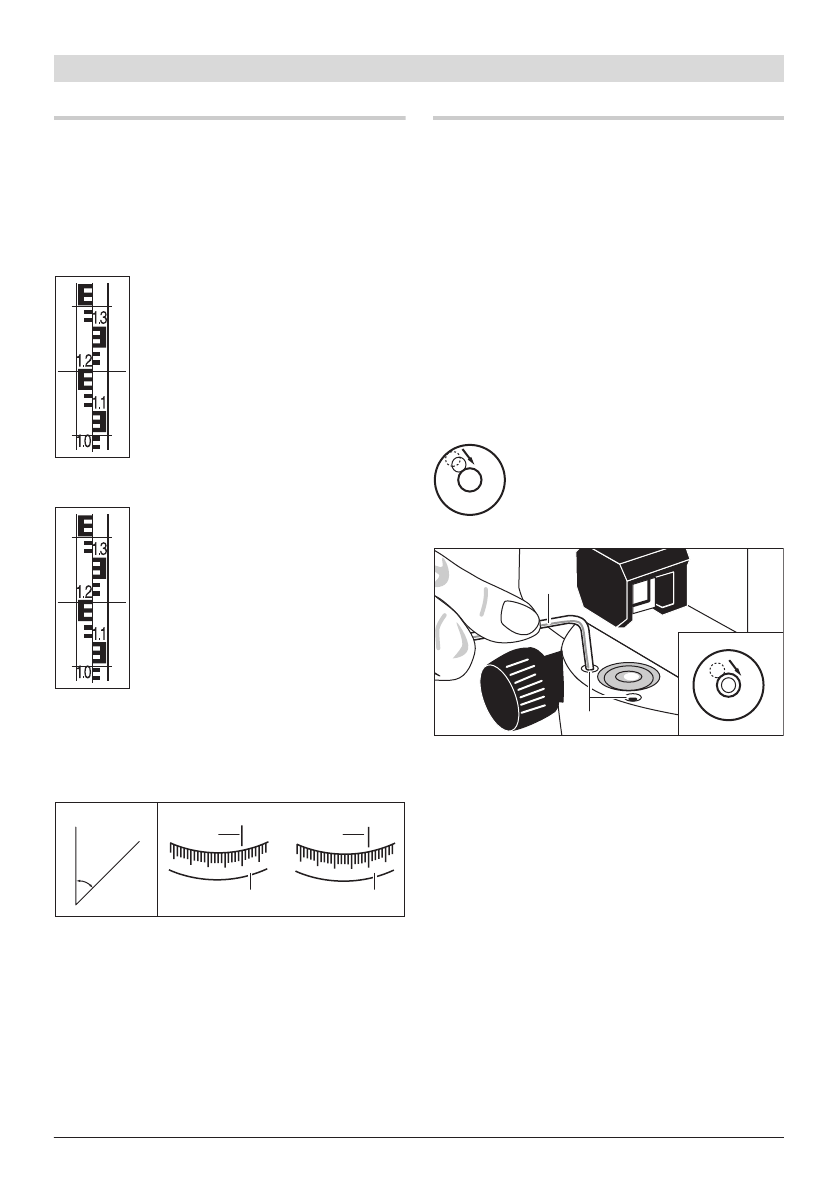

Měřící funkce
Nivelační lať postavte vždy přesně svisle.
Nasměrujte vyrovnaný a zaostřený měřící
přístroj na nivelační lať tak, aby nitkový kříž ležel
na středu nivelační latě.
Odečtení výšky
Výšku odečtěte na nivelační lati u
prostřední rysky nitkového kříže.
V obrázku změřená výška: 1,195 m.
Měření vzdálenosti
Ustřeďte měřící přístroj nad bodem,
od něhož má být vzdálenost
změřena.
Odečtěte výšku na nivelační lati u
horní a dolní rysky nitkového kříže.
Vynásobte rozdíl obou výšek číslem
100, abyste obdrželi vzdálenost od
měřícího přístroje k nivelační lati.
V obrázku změřená vzdálenost:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Měření úhlů
Ustřeďte měřící přístroj nad bodem, od něhož
má být změřen úhel.
Nasměrujte měřící přístroj na bod
A
. Otočte
horizontální kruh
10
nulovým bodem k odečítací
rysce
9
. Potom nasměrujte měřící přístroj na
bod
B
. Úhel odečtěte na odečítací rysce
9
.
GOL 20 D/GOL 26 D: v příkladu naměřený úhel:
45
°
.
GOL 20 G/GOL 26 G: v příkladu naměřený úhel:
45 gon.
Kontrola přesnosti měřícího přístroje
Před každým začátkem práce a též po delší
přepravě měřicího přístroje zkontrolujte
přesnost nivelace a přesnost zobrazování
měřícího přístroje.
Kontrola krabicové vodováhy
Měřící přístroj vyrovnejte pomocí patkových
šroubů
12
tak, aby se bublina nacházela ve
středu krabicové vodováhy
7
.
Otočte dalekohled o 180
°
. Nenachází-li se již
bublina ve středu krabicové vodováhy
7
, musí se
krabicová vodováha seřídit.
Seřízení krabicové vodováhy
Uveďte bublinu krabicové vodováhy
7
otáčením patkových šroubů
12
do
polohy uprostřed mezi koncovou
polohou zkoumaného pochodu a
středem.
Otáčejte pomocí klíče na vnitřní šestihrany
17
seřizovací šrouby
11
, až se bublina nachází ve
středu krabicové vodováhy.
Zkontrolujte krabicovou vodováhu otočením
dalekohledu o 180
°
. Podle potřeby proces
seřízení opakujte nebo se případně obraťte na
servis Bosch.
Kontrola kompenzátoru
Po vyrovnání a zaostření měřícího přístroje
změřte výšku na referenčním bodě. Poté
stiskněte zajišťovací knoflík
8
kompenzátoru a
opět jej uvolněte. Znovu změřte výšku na
referenčním bodě.
Neshodují-li se přesně obě výšky, pak nechte
měřící přístroj opravit v servisu Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 93 Monday, May 31, 2010 8:48 AM
