44
| Nederlands
1 609 929 W93 | (31.5.10)
Bosch Power Tools
f
Voorkom schokken of vallen van het meet-
gereedschap.
Laat na sterke externe inwer-
kingen op het meetgereedschap voordat u de
werkzaamheden voortzet altijd een nauwkeu-
righeidscontrole uitvoeren (zie „Nauwkeurig-
heidscontrole van het meetgereedschap”,
pagina 45).
f
Plaats het meetgereedschap in de meegele-
verde koffer als u het over een grote afstand
(bijvoorbeeld per auto) vervoert. Let op de
juiste positie van het meetgereedschap in de
koffer.
Bij plaatsing in de koffer wordt de
compensator vergrendeld. Anders kan deze
bij heftige bewegingen beschadigd worden.
Meetgereedschap opstellen en uitrichten
Montage op het statief
Stel het statief stabiel op, zodat het niet kan kan-
telen of wegglijden. Plaats het meetgereedschap
met de statiefopname
13
op de schroefdraad van
het statief en schroef het meetgereedschap met
de vastzetschroef van het statief vast.
Stel het statief grof af.
Over een korte afstand kan het meetgereedschap
gemonteerd op het statief worden gedragen.
Houd het statief tijdens het verplaatsen rechtop
om het meetgereedschap niet te beschadigen.
Leg het statief niet over uw schouder.

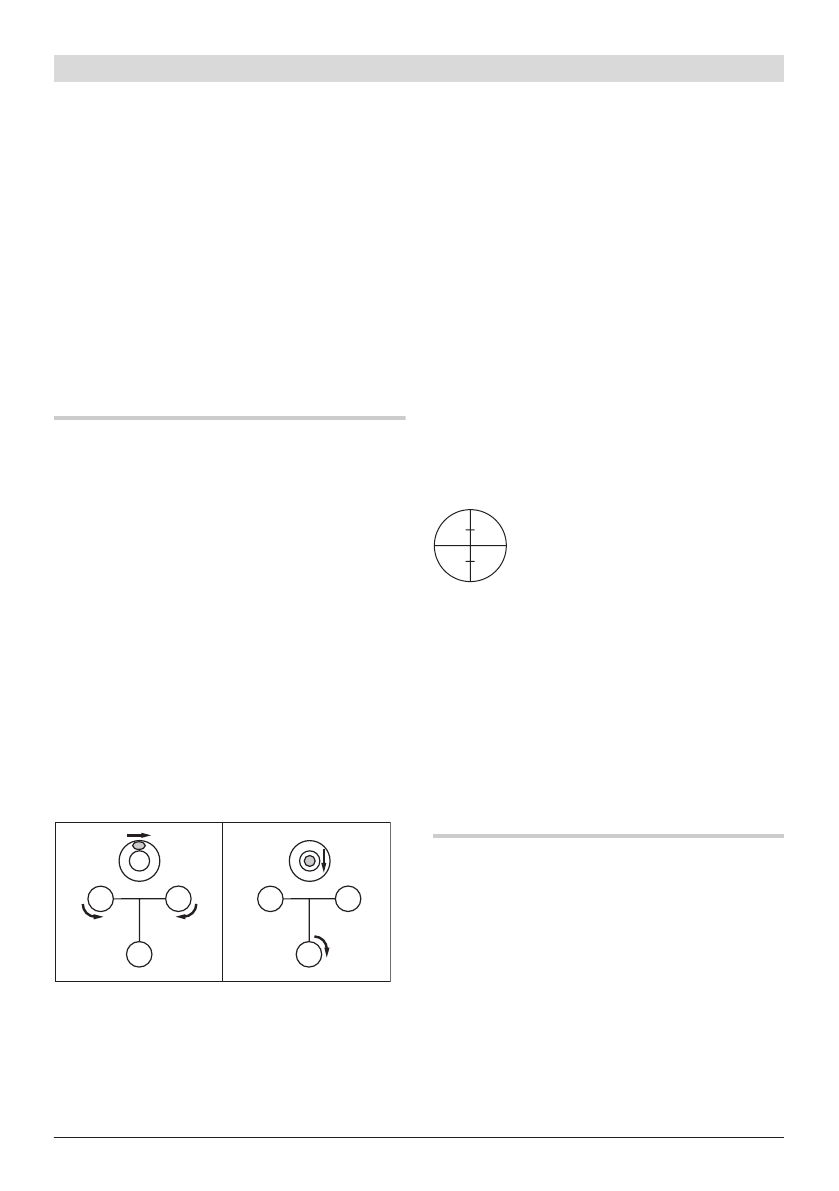

Meetgereedschap afstellen
Stel het meetgereedschap met de voetschroe-
ven
12
zodanig af dat de luchtbel zich in het mid-
den van de dooslibel
7
bevindt.
Breng de luchtbel door het draaien van de eer-
ste beide voetschroeven
A
en
B
in een positie in
het midden tussen deze beide schroeven. Draai
vervolgens de derde voetschroef
C
tot de lucht-
bel zich in het midden van de dooslibel bevindt.
Waterpasafwijkingen van het meetgereedschap
die na stabilisatie van de dooslibel nog aanwezig
zijn, worden door de compensator vereffend.
Controleer tijdens de werkzaamheden regelma-
tig (bijvoorbeeld door naar de libelspiegel te kij-
ken
3
), of de luchtbel zich nog in het centrum
van de dooslibel bevindt.
Meetgereedschap boven een bodempunt
centreren
Centreer indien nodig het meetgereedschap
boven een bodempunt. Bevestig daarvoor het
lood
20
aan de vastzetschroef van het statief.
Stel het meetgereedschap boven het bodem-
punt af door het meetgereedschap op het sta-
tief te verschuiven of het statief te verstellen.
Kijker scherpstellen
Verwijder de beschermdop van de lens
1
.
Richt de kijker op een helder verlicht
voorwerp of houd een wit vel papier
voor de lens
1
. Draai aan het oculair
6
tot u het draadkruis scherp en
diepzwart ziet.
Richt de kijker op de waterpaslat, indien nodig
met behulp van het grove vizier
2
. Draai aan de
scherpstelknop
16
tot u de schaalverdeling van
de waterpaslat scherp ziet. Stel door het draaien
van de fijninstelling
14
het draadkruis nauwkeu-
rig op het midden van de waterpaslat af.
Bij een correct scherpgestelde kijker mogen het
draadkruis en het beeld van de waterpaslat niet
ten opzichte van elkaar verschuiven als u uw oog
achter het oculair beweegt.
Meetfuncties
Stel de waterpaslat altijd nauwkeurig verticaal
op. Richt het afgestelde en scherpgestelde meet-
gereedschap op de waterpaslat, zodat het draad-
kruis op het midden van de waterpaslat ligt.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 44 Monday, May 31, 2010 8:41 AM
