6
| Deutsch
1 609 929 W93 | (31.5.10)
Bosch Power Tools
f
Vermeiden Sie jegliche Stöße oder Stürze
des Messwerkzeuges.
Nach starken äußeren
Einwirkungen auf das Messwerkzeug sollten
Sie vor dem Weiterarbeiten immer eine Ge-
nauigkeitsüberprüfung durchführen (siehe
„Genauigkeitsüberprüfung des Messwerk-
zeugs“, Seite 7).
f
Setzen Sie das Messwerkzeug in den mitge-
lieferten Koffer, wenn Sie es über größere
Strecken (z. B. im Auto) transportieren.
Achten Sie auf die richtige Position des
Messwerkzeugs im Koffer.
Beim Einsetzen
in den Koffer wird der Kompensator verrie-
gelt, der sonst bei starken Bewegungen be-
schädigt werden kann.
Messwerkzeug aufstellen/ausrichten
Montage auf dem Stativ
Stellen Sie das Stativ stabil und gesichert gegen
Umkippen oder Verrutschen auf. Setzen Sie das
Messwerkzeug mit der Stativaufnahme
13
auf
das Gewinde des Stativs und schrauben Sie das
Messwerkzeug mit der Feststellschraube des
Stativs fest.
Richten Sie das Stativ grob aus.
Über kürzere Strecken kann das Messwerkzeug
montiert auf dem Stativ getragen werden. Um
das Messwerkzeug dabei nicht zu beschädigen,
muss das Stativ beim Transport senkrecht ge-
halten werden und darf z. B. nicht längs über die
Schulter gelegt werden.
Messwerkzeug ausrichten
Richten Sie das Messwerkzeug mithilfe der Fuß-
schrauben
12
so aus, dass sich die Luftblase im
Zentrum der Dosenlibelle
7
befindet.

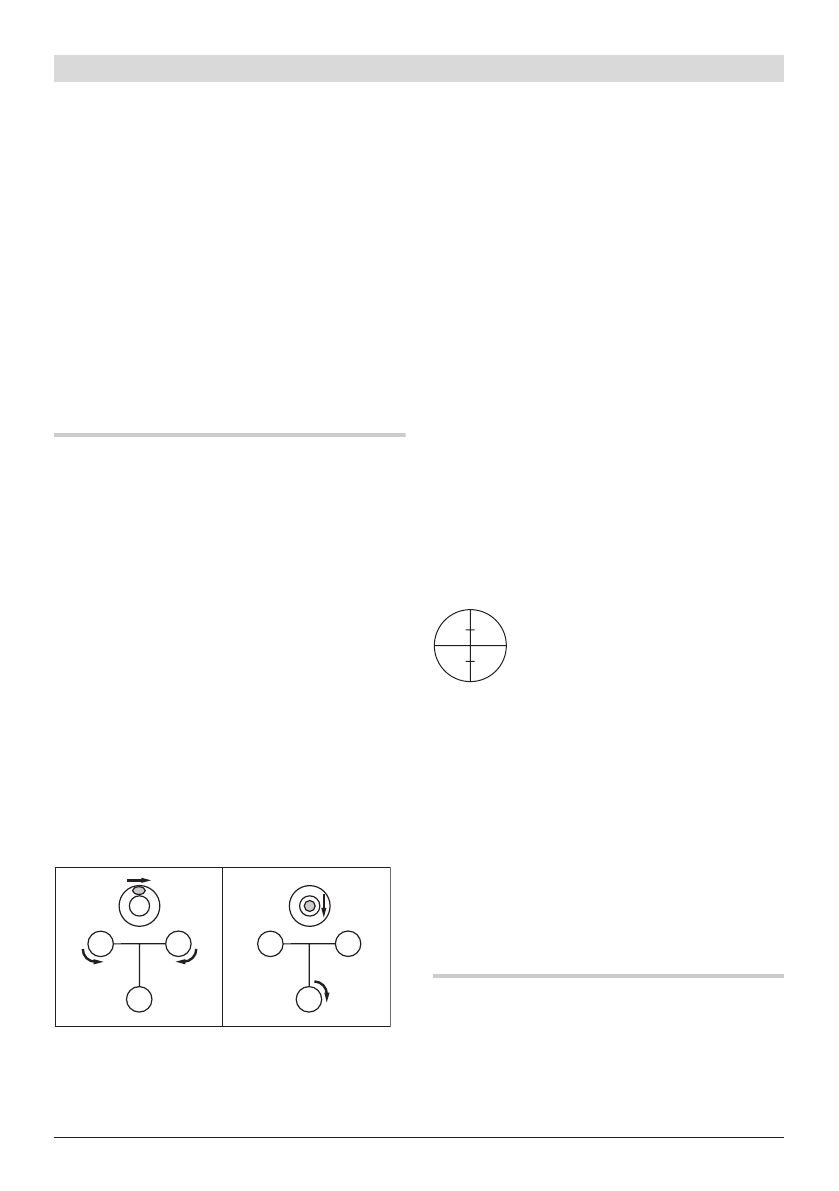

Bringen Sie die Luftblase durch Drehen der ers-
ten beiden Fußschrauben
A
und
B
in eine Posi-
tion mittig zwischen diesen beiden Schrauben.
Drehen Sie dann die dritte Fußschraube
C
, bis
sich die Luftblase im Zentrum der Dosenlibelle
befindet.
Nach dem Einspielen der Dosenlibelle noch vor-
handene Abweichungen des Messwerkzeugs
von der Waagerechten werden durch den Kom-
pensator ausgeglichen.
Kontrollieren Sie während der Arbeit regelmäßig
(z. B. durch Blick in den Libellenspiegel
3
), ob
sich die Luftblase noch im Zentrum der Dosen-
libelle befindet.
Messwerkzeug über einem Bodenpunkt
zentrieren
Zentrieren Sie bei Bedarf das Messwerkzeug
über einem Bodenpunkt. Hängen Sie dazu das
Lot
20
an die Feststellschraube des Stativs.
Richten Sie das Messwerkzeug über dem Bo-
denpunkt aus, indem Sie entweder das Mess-
werkzeug auf dem Stativ verschieben oder das
Stativ verstellen.
Fernrohr fokussieren
Nehmen Sie die Schutzkappe vom Objektiv
1
.
Richten Sie das Fernrohr auf ein hel-
les Objekt oder halten Sie ein wei-
ßes Blatt Papier vor das Objektiv
1
.
Drehen Sie am Okular
6
, bis das Fa-
denkreuz scharf und tiefschwarz zu
sehen ist.
Richten Sie das Fernrohr auf die Nivellierlatte,
gegebenenfalls mithilfe des Grobvisiers
2
. Dre-
hen Sie am Fokussierknopf
16
, bis das Teilungs-
feld der Nivellierlatte scharf zu sehen ist. Rich-
ten Sie durch Drehen des Seitenfeintriebs
14
das Fadenkreuz genau auf die Mitte der Nivel-
lierlatte aus.
Bei richtig fokussiertem Fernrohr dürfen sich
Fadenkreuz und Bild der Nivellierlatte nicht ge-
geneinander verschieben, wenn das Auge hinter
dem Okular bewegt wird.
Messfunktionen
Stellen Sie die Nivellierlatte immer genau senk-
recht auf. Richten Sie das ausgerichtete und fo-
kussierte Messwerkzeug auf die Nivellierlatte,
sodass das Fadenkreuz auf der Mitte der Nivel-
lierlatte liegt.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 6 Monday, May 31, 2010 8:41 AM
