68
| Suomi
1 609 929 W93 | (31.5.10)
Bosch Power Tools
Mittaustyökalun pystytys ja suuntaus
Asennus jalustaan
Aseta jalusta tukevasti ja varmasti, jotta se ei
kaadu eikä luiskahda. Aseta mittaustyökalun ja-
lustakiinnitys
13
jalustan kierteeseen ja kierrä
mittaustyökalu kiinni jalustan lukitusruuvilla.
Suuntaa jalusta karkeasti.
Mittaustyökalun voi kantaa lyhyitä matkoja jalus-
taan asennettuna. Jotta mittaustyökalu ei silloin
vaurioituisi, tulee jalustaa kuljettaessa pitää pys-
tysuorassa, sitä ei esim. saa asettaa olkapäälle.

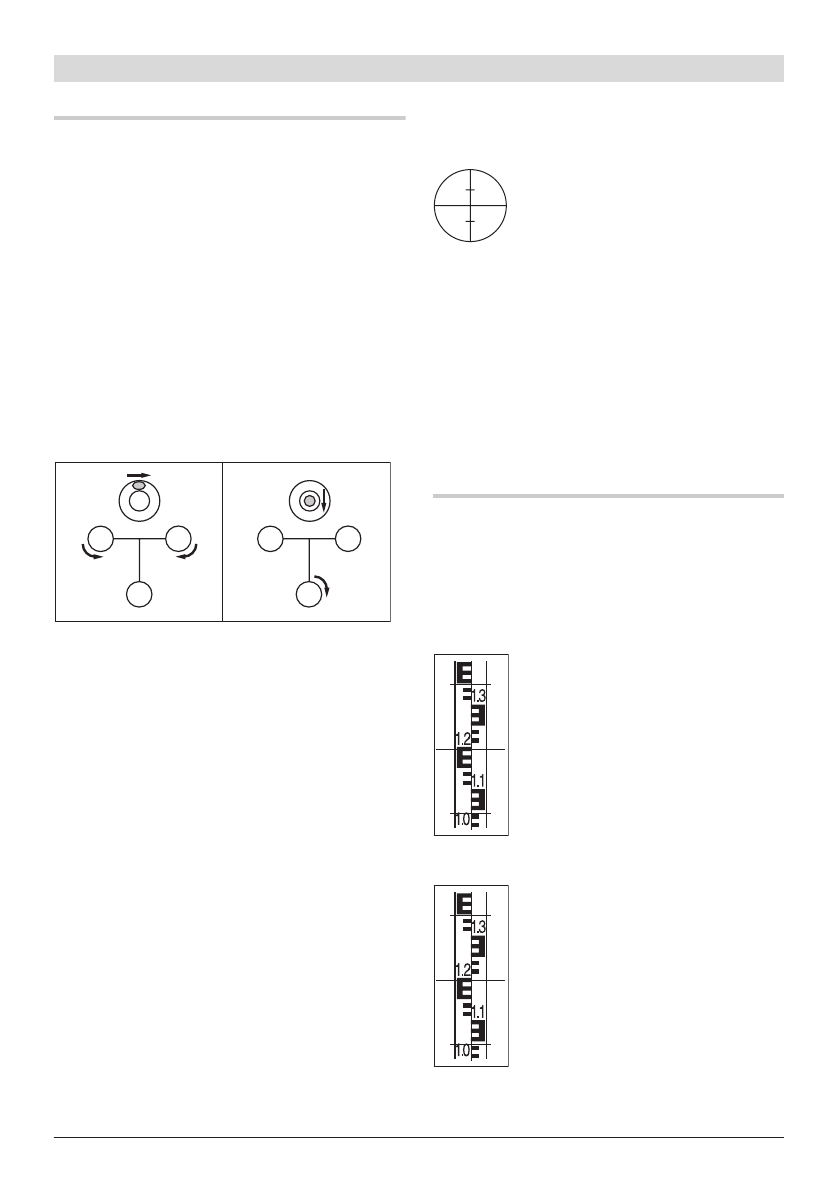

Mittaustyökalun suuntaus
Suuntaa mittaustyökalu jalkaruuvien
12
avulla
niin, että ilmakupla on rasialibellin
7
keskellä.
Saata ilmakupla kohtaan keskelle jalkaruuveja
A
ja
B
kiertämällä näitä kahta ensimmäistä ruuvia.
Kierrä sitten kolmatta jalkaruuvia
C
, kunnes il-
makupla on keskellä rasialibelliä.
Rasialibellin kuplan asettumisen jälkeen kom-
pensaattori tasaa vielä mittaustyökalun poikkea-
mat vaakasuorasta.
Tarkista työn aikana säännöllisesti (esim. rasia-
libellin peiliin
3
katsomalla), että ilmakupla vielä
on rasialibellin keskellä.
Mittaustyökalun keskitys alustapisteen
yläpuolelle
Keskitä mittaustyökalu tarvittaessa alustapis-
teen yläpuolelle. Kiinnitä tätä varten luoti
20
ja-
lustan lukitusruuviin. Kohdista mittaustyökalu
alustapisteen yläpuolelle, joko siirtämällä jalus-
tassa olevaa mittaustyökalua tai säätämällä ja-
lustaa.
Kaukoputken tarkennus
Poista suojus objektiivista
1
.
Oikaise kaukoputki vaaleaan kohtee-
seen, tai pidä valkoinen paperiarkki
objektiivin
1
edessä. Kierrä okulaaria
6
, kunnes lankaristi näkyy selvänä ja
syvän mustana.
Suuntaa kaukoputki tasauslattaan, tarvittaessa
karkeatähtäintä
2
käyttäen. Kierrä tarkennus-
nuppia
16
, kunnes tasauslatan jakokenttä näkyy
terävänä. Suuntaa lankaristi tarkasti keskelle ta-
sauslattaa kiertämällä sivuttaisen hienosäädön
nuppia
14
.
Kun kaukoputki on oikein tarkennettu, et pysty
siirtämään lankaristiä ja tasauslatan kuvaa toi-
siinsa nähden, okulaarin takana olevaa silmää lii-
kuttamalla.
Mittaustoiminnot
Aseta aina tasauslatta tarkalleen pystysuoraan.
Suuntaa oikaistu ja tarkennettu mittaustyökalu
tasauslattaan niin, että lankaristi on tasauslatan
keskellä.
Korkeuden lukeminen
Lue korkeus tasauslatasta lankaris-
tin keskimmäisen viivan kohdalta.
Kuvassa mitattu korkeus: 1,195 m.
Etäisyyden mittaus
Keskitä mittaustyökalu sen pisteen
yläpuolelle, josta etäisyys tulee mita-
ta.
Lue korkeus tasauslatasta lankaris-
tin ylimmän ja alimman viivan koh-
dalta. Kerro kahden korkeuden ero
luvulla 100, jolloin saat tulokseksi
etäisyyden mittaustyökalusta tasa-
uslattaan.
Kuvassa mitattu etäisyys:
(1,347 m – 1,042 m) x 100 = 30,5 m.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 68 Monday, May 31, 2010 8:41 AM
