Nederlands |
45
Bosch Power Tools
1 609 929 W93 | (31.5.10)

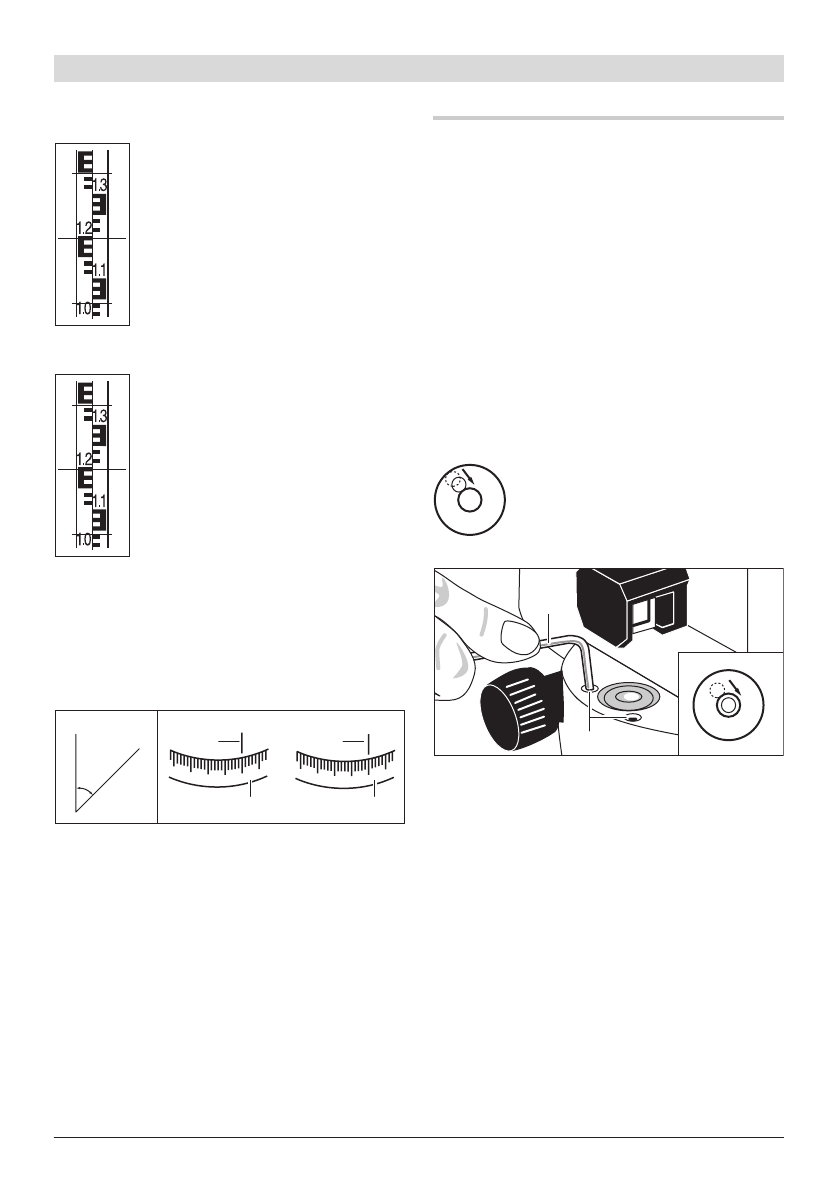

Hoogte aflezen
Lees de hoogte op de waterpaslat
bij de middelste streep van het
draadkruis af.
In het beeld gemeten hoogte:
1,195 m.
Afstand meten
Centreer het meetgereedschap bo-
ven het punt vanaf waar de afstand
moet worden gemeten.
Lees de hoogte op de waterpaslat
bij de bovenste en onderste streep
van het draadkruis af. Vermenigvul-
dig het verschil van de beide hoog-
ten met 100 om de afstand van
meetgereedschap tot waterpaslat te
krijgen.
In het beeld gemeten afstand:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Hoeken meten
Centreer het meetgereedschap boven het punt
vanaf waar de hoek moet worden gemeten.
Richt het meetgereedschap op punt
A
. Draai de
horizontale cirkel
10
met het nulpunt naar de
afleesmarkering
9
. Richt het meetgereedschap
vervolgens op punt
B
. Lees de hoek op de af-
leesmarkering
9
af.
GOL 20 D/GOL 26 D: In het voorbeeld gemeten
hoek: 45 ° .
GOL 20 G/GOL 26 G: In het voorbeeld gemeten
hoek: 45 gon.
Nauwkeurigheidscontrole van het meet-
gereedschap
Controleer de waterpas- en indicatienauwkeu-
righeid van het meetgereedschap altijd vóór het
begin van de werkzaamheden en na het vervoe-
ren van het meetgereedschap.
Dooslibel controleren
Stel het meetgereedschap met de voetschroe-
ven
12
zodanig af dat de luchtbel zich in het mid-
den van de dooslibel
7
bevindt.
Draai de kijker 180 ° . Als de luchtbel zich niet
meer in het midden van de dooslibel
7
bevindt,
moet de dooslibel worden bijgesteld.
Dooslibel bijstellen
Breng de luchtbel van de dooslibel
7
door het draaien van de voetschroe-
ven
12
in een positie midden tussen
de eindpositie van de controle en
het midden van de dooslibel.
Draai met de inbussleutel
17
de instelschroeven
11
tot de luchtbel zich in het midden van de
dooslibel bevindt.
Controleer de dooslibel door de kijker 180° te
draaien. Herhaal de instelling indien nodig of
neem eventueel contact op met de klantenservice
van Bosch.
Compensator controleren
Meet na het afstellen en scherpstellen van het
meetgereedschap de hoogte aan een referentie-
punt. Druk vervolgens op de vergrendelingsknop
8
van de compensator en laat deze weer los.
Meet opnieuw de hoogte aan het referentiepunt.
Komen beide hoogten niet nauwkeurig overeen,
laat het meetgereedschap dan door een Bosch-
klantenservice repareren.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 45 Monday, May 31, 2010 8:41 AM
