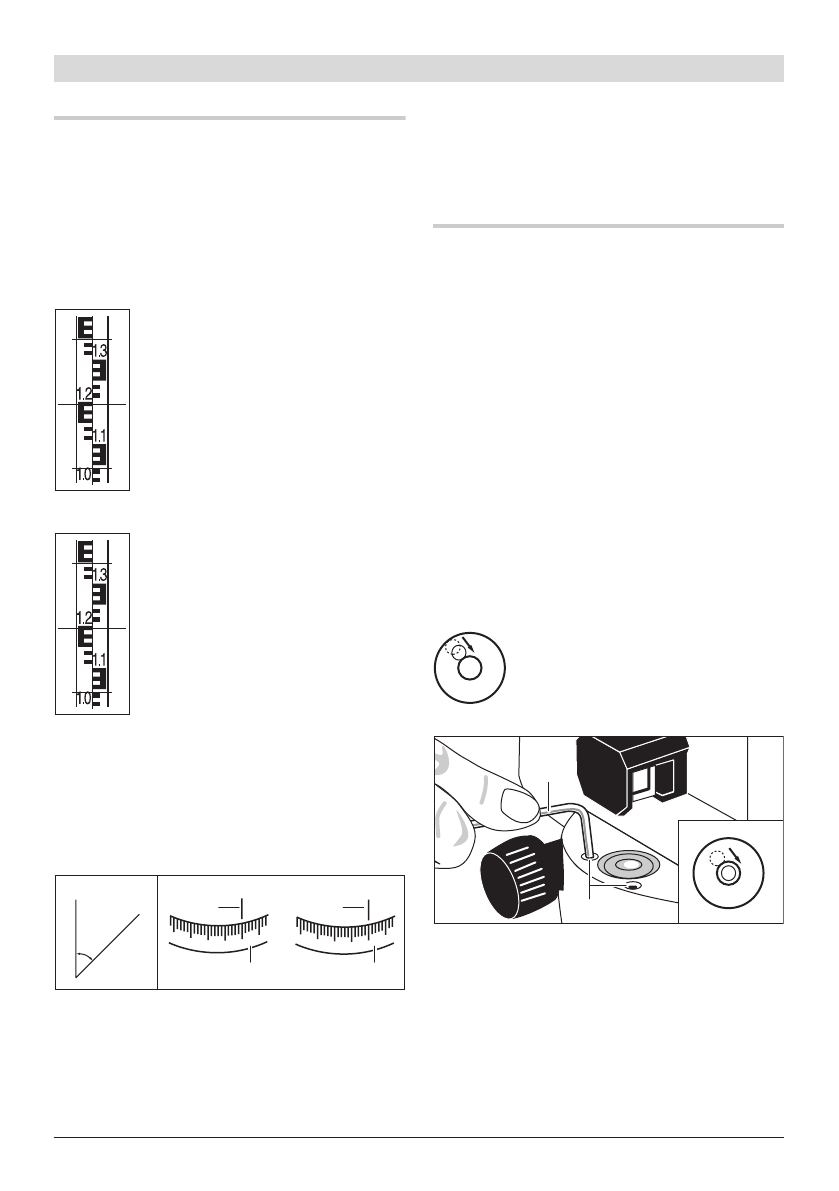

Режимы измерений

Устанавливайте нивелирную рейку всегда
строго перпендикулярно. Направьте выров-
ненный и сфокусированный измерительный
инструмент на нивелирную рейку, чтобы
визирное перекрестие оказалось по центру
нивелирной рейки.

Считывание значений высоты

Считывайте значение высоты на
нивелирной рейке по среднему
штриху визирного перекрестия.

Измеренная высота на рисунке:
1,195 м.

Измерение расстояния

Отцентрируйте измерительный
инструмент по точке, от которой
Вы измеряете расстояние.

Считывайте значение высоты на
нивелирной рейке по верхнему и
нижнему штриху визирного
перекрестия. Умножьте разницу
между обоими значениями высоты
на 100, чтобы определить
расстояние измерительного
инструмента до нивелирной рейки.

Измеренное расстояние на рисунке:
(1,347 м

–

1,042 м) x 100 = 30,5 м.

Измерение угла

Отцентрируйте измерительный инструмент по
точке, от которой Вы измеряете угол.

Направьте измерительный инструмент на
точку

A

. Поверните горизонтальный лимб

10

нулевой точкой на отметку для считывания
значений

9

. Направьте измерительный

инструмент на точку

В

. Считайте значение угла

по отметке для считывания значений

9

.

GOL 20 D/GOL 26 D: Измеренный в примере
угол: 45

°

.

GOL 20 G/GOL 26 G: Измеренный в примере
угол: 45 гон.

Контроль точности измерительного
инструмента

Проверяйте точность нивелирования и
показаний измерительного инструмента
каждый раз перед началом работы, а также
после длительной транспортировки
измерительного инструмента.

Проверка круглого уровня

Выровняйте измерительный инструмент с
помощью винтов-ножек

12

, чтобы воздушный

пузырь находился в центре окошка круглого
уровня

7

.

Разверните визирную трубу на 180

°

. Если

воздушный пузырь сместился из центра
круглого уровня

7

, круглый уровень

необходимо подрегулировать.

Дополнительная юстировка круглого уровня

Вращая винты-ножки

12

,

приведите пузырь круглого уровня

7

 в среднее положение между

конечной позицией при проверке
и центром.

С помощью шестигранного штифтового ключа

17

 вращайте юстировочные винты

11

, пока

воздушный пузырь не окажется по центру
круглого уровня.

Проверьте круглый уровень, повернув
визирную трубу на 180

°

. При необходимости

повторите процесс юстировки или обратитесь
при необходимости в сервисную мастерскую
фирмы Bosch.

20

10

0

A

40

50

60

B

A

B

x°

9

10

9

10

17

11
