Español |
27
Bosch Power Tools
1 609 929 W93 | (31.5.10)

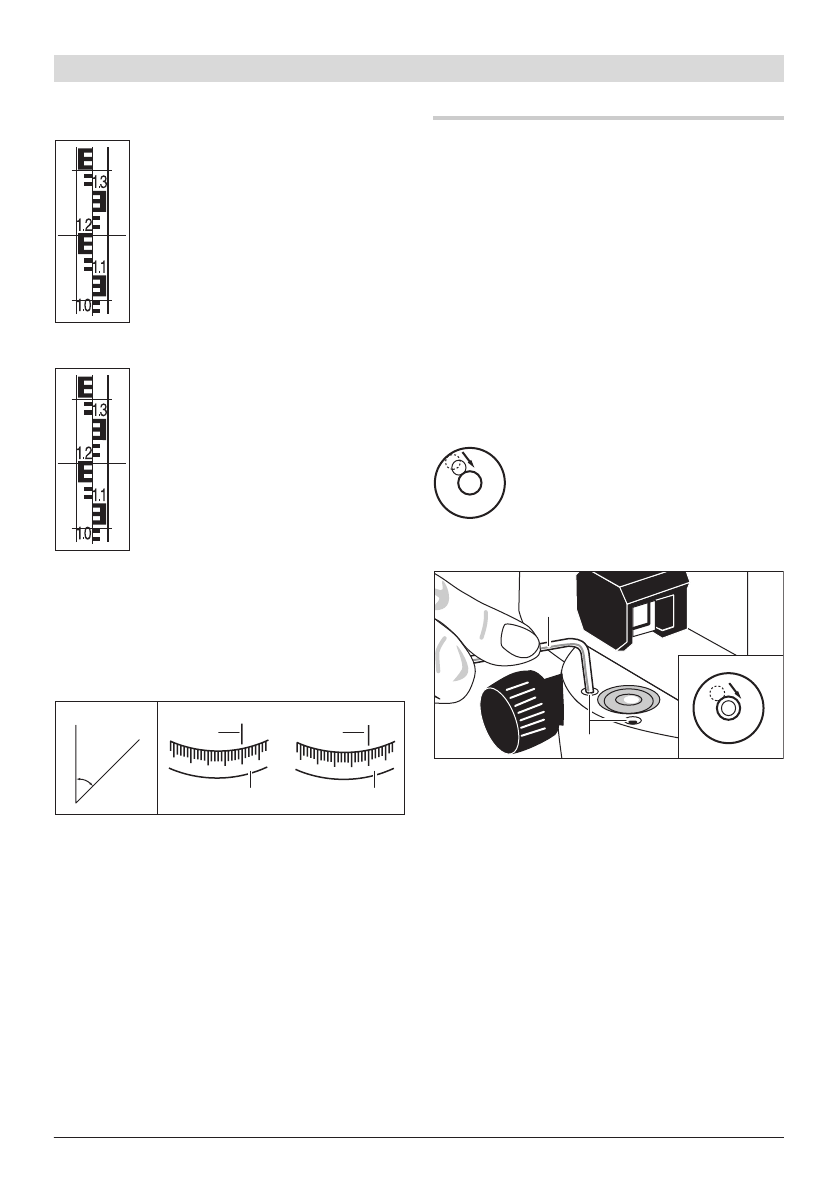

Lectura de la altura
Efectúe la lectura de la altura en la
mira de nivelación utilizando la raya
central de la cruz reticular.
En la figura, la altura medida es:
1,195 m.
Medición de distancias
Coloque y centre el aparato de medi-
ción con el punto de origen para la
medición de distancia.
Efectúe la lectura de la altura en la
mira de nivelación utilizando la raya
superior e inferior de la cruz reticu-
lar. Multiplique por 100 la diferencia
entre ambas alturas para obtener la
distancia del aparato de medición
respecto a la mira de nivelación.
En la figura, la distancia medida es:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Medición de ángulos
Coloque y centre el aparato de medición con el
punto de origen para la medición del ángulo.
Apunte el aparato de medición contra el punto
A
. Gire el círculo horizontal
10
hasta hacer coin-
cidir el punto de cero con el índice de lectura
9
.
Oriente entonces el aparato de medición contra
el punto
B
. Efectúe la lectura del ángulo en el ín-
dice de lectura
9
.
GOL 20 D/GOL 26 D: Ángulo medido en el ejem-
plo: 45 ° .
GOL 20 G/GOL 26 G: Ángulo medido en el
ejemplo: 45 gon.
Comprobación de la precisión del apa-
rato de medición
Siempre verifique la exactitud de nivelación e in-
dicación del aparato de medición antes de co-
menzar la jornada de trabajo o tras un largo
transporte del mismo.
Control del nivel esférico
Nivele el aparato de medición con los tornillos
de nivelación
12
de manera que la burbuja de ai-
re se encuentre en el centro del nivel esférico
7
.
Gire 180 ° el anteojo. Si la burbuja de aire se ha
desviado fuera del centro del nivel esférico
7
es
necesario reajustarlo.
Reajuste del nivel esférico
Actúe sobre los tornillos de nivela-
ción
12
para desplazar la burbuja de
aire del nivel esférico
7
de manera
ésta quede a la mitad de la medida
de desviación que tenía respecto al
centro del mismo.
Vaya girando con la llave macho hexagonal
17
los tornillos de ajuste
11
hasta situar la burbuja
de aire en el centro del nivel esférico.
Controle el nivel esférico girando el anteojo
180 ° . Si fuese preciso, repita el proceso de
ajuste o diríjase, dado el caso, a un servicio téc-
nico Bosch.
Control del compensador
Una vez nivelado y enfocado el aparato de medi-
ción mida la altura en un punto de referencia.
Presione entonces el botón de bloqueo
8
del
compensador y suéltelo a continuación. Vuelva a
medir la altura en el punto de referencia.
Si ambas alturas no coincidiesen exactamente
deje reparar el aparato de medición en un servi-
cio técnico Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 27 Monday, May 31, 2010 8:41 AM
