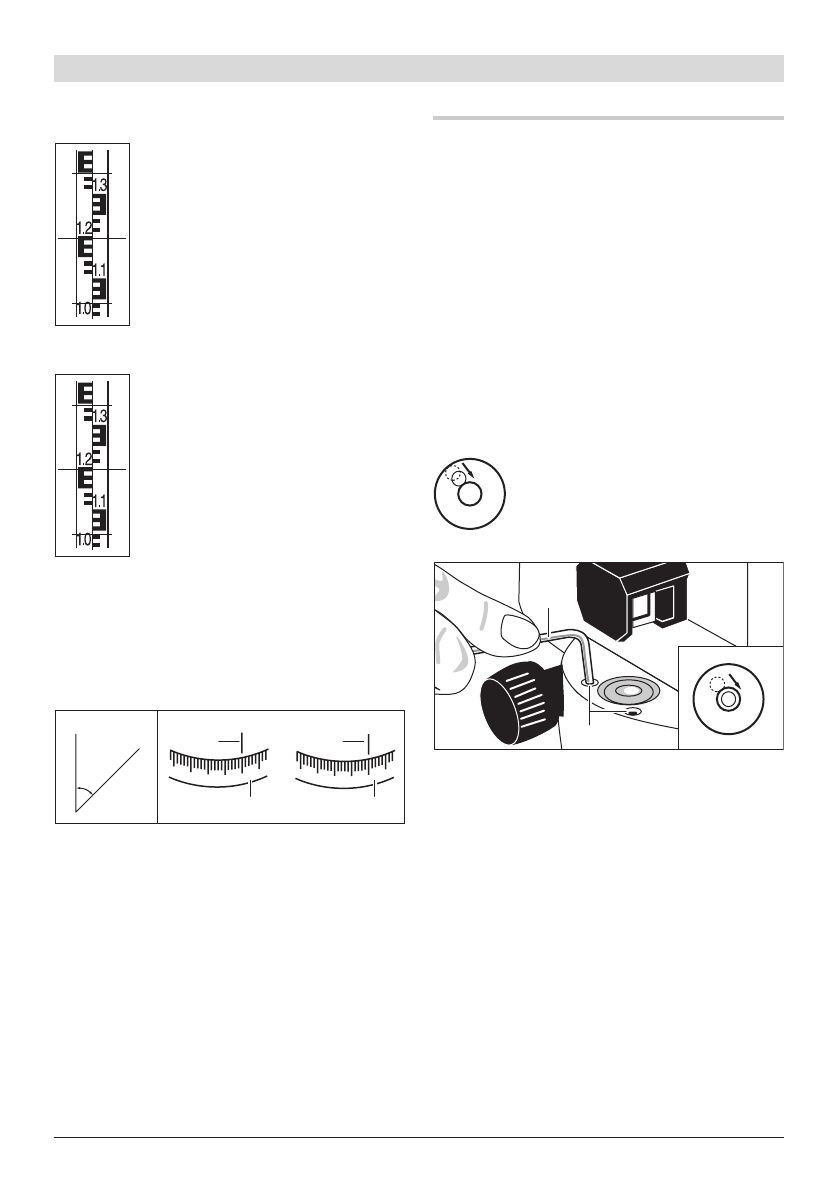

Lecture de hauteurs
Lisez la hauteur sur la mire de nivel-
lement, auprès du trait central du ré-
ticule de visée.
Hauteur mesurée dans la figure :
1,195 m.
Mesure de distances
Centrez l’appareil de mesure au des-
sus du point à partir duquel la dis-
tance doit être mesurée.
Lisez la hauteur sur la mire de nivel-
lement, auprès des traits supérieur
et inférieur du réticule de visée. Mul-
tipliez la différence des deux hau-
teurs par 100 pour obtenir la distan-
ce entre l’appareil de mesure et la
mire de nivellement.
Distance mesurée dans la figure :
(1,347 m – 1,042 m) x 100 = 30,5 m.
Mesure d’angle
Centrez l’appareil de mesure au dessus du point
à partir duquel l’angle doit être mesuré.
Pointez l’appareil de mesure sur le point
A
. A
l’aide du plan circulaire horizontal
10
, position-
nez le point zéro sur le marquage
9
. Pointez en-
suite l’appareil de mesure sur le point
B
. Lisez
l’angle sur le marquage
9
.
GOL 20 D/GOL 26 D: Angle mesuré dans
l’exemple : 45 ° .
GOL 20 G/GOL 26 G: Angle mesuré dans
l’exemple : 45 gon.
Contrôle de la précision de l’appareil de
mesure
Contrôlez la précision de nivellement et d’affi-
chage de l’appareil de mesure avant de com-
mencer tout travail ainsi qu’après un transport
prolongé de l’appareil de mesure.
Contrôle du niveau à bulle circulaire
Alignez l’appareil de mesure à l’aide des molettes
de nivellement
12
de sorte que la bulle d’air se
trouve au centre du niveau à bulle circulaire
7
.
Tournez la lunette de 180 ° . Si la bulle d’air ne se
trouve plus au centre du niveau à bulle circulaire
7
, il faut réajuster ce dernier.
Réajuster le niveau à bulle circulaire
Positionnez la bulle d’air du niveau à
bulle circulaire
7
à mi-chemin entre
la position finale du contrôle et le
centre en tournant les molettes de
nivellement
12
.
A l’aide de la clé pour vis à six pans creux
17
,
tournez la vis d’ajustage
11
jusqu’à ce que la
bulle d’air se trouve au centre du niveau à bulle
circulaire.
Contrôlez le niveau à bulle circulaire en tournant
la lunette de 180 ° . Si nécessaire, répétez le pro-
cessus d’ajustage ou adressez-vous au Service
Après-Vente Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
