112
|
Русский
1 609 929 W93 | (31.5.10)
Bosch Power Tools
Проверка компенсатора
После выравнивания и фокусировки
измерительного инструмента измерьте высоту
по реперной точке. Затем нажмите кнопку
фиксации
8
компенсатора и снова отпустите
ее. Снова измерьте высоту по реперной точке.
Если значения высоты не совпадают, отдайте
измерительный инструмент на ремонт в
сервисную мастерскую Bosch.

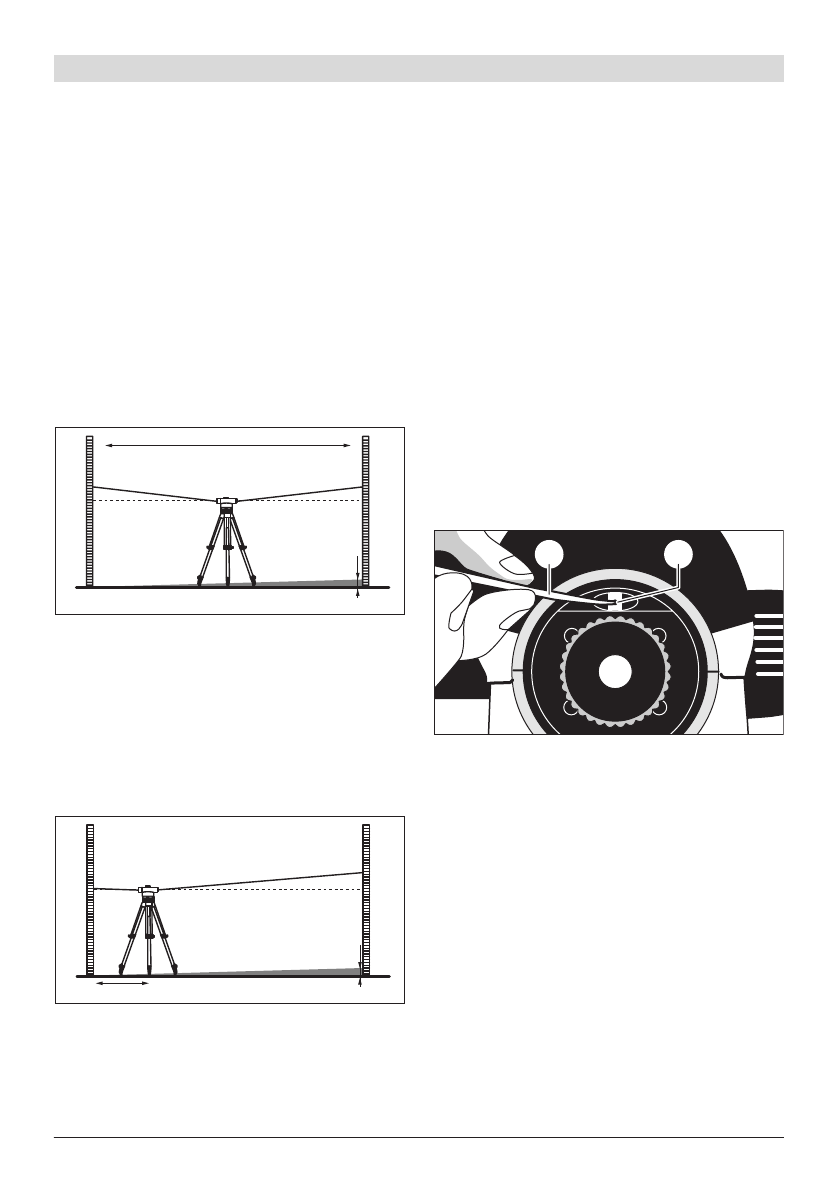

Проверка перекрестия
Для проверки Вам понадобится измеритель-
ный участок длиной ок. 30 м. Установите изме-
рительный инструмент по центру, а нивелир-
ные рейки
A
и
B
–
на обоих концах участка.
После выравнивания и фокусировки измери-
тельного инструмента считайте значение вы-
соты на обеих нивелирных рейках. Подсчитай-
те разницу
d
между высотой
a
1
на нивелирной
рейке
A
и высотой
b
1
на нивелирной рейке
B
.
Пример:
a
1
= 1,937 м
b
1
= 1,689 м
a
1
–
b
1
= 1,937 м
–
1,689 м = 0,248 м =
d
Установите измерительный инструмент на
расстоянии ок. 1 м от нивелирной рейки
A
.
После выравнивания и фокусировки
измерительного инструмента считайте
значение высоты
a
2
на нивелирной рейке
A
.
Отнимите полученное ранее значение
d
от
измеренной высоты
a
2
, чтобы получить
заданное значение для высоты
b
2
на
нивелирной рейке
B
.
Измерьте высоту
b
2
на нивелирной рейке
B
.
Если расхождение между измеренным
значением и рассчитанным заданным
значением превышает 6 мм (GOL 20 D/G) или
3 мм (GOL 26 D/G), необходимо произвести
дополнительную юстировку перекрестия.
Пример:
a
2
= 1,724 м
d
= 0,248 м
a
2
–
d
= 1,724 м
–
0,248 м = 1,476 м
GOL 20 D/G: Высота
b
2
при измерении должна
составлять 1,476 м
±
6 мм.
GOL 26 D/G: Высота
b
2
при измерении должна
составлять 1,476 м
±
3 мм.
Дополнительная юстировка перекрестия
Открутите крышку окуляра
4
. С помощью
стержня для настройки
18
поворачивайте
юстировочный винт
5
по часовой
стрелке/против часовой стрелки, пока при
измерении на нивелирной рейке
B
не будет
достигнуто рассчитанное значение высоты
b
2
.
Опять поставьте на место крышку окуляра
4
.
Пример:
При измерении
b
2
необходимо установить
значение 1,476 м.
Еще раз проверьте перекрестие. При
необходимости повторите процесс юстировки
или обратитесь при необходимости в
сервисную мастерскую фирмы Bosch.
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-001.book Page 112 Monday, May 31, 2010 8:48 AM
