154
|
Eesti
1 609 929 W93 | (31.5.10)
Bosch Power Tools
Mõõteseadme ülesseadmine ja
väljarihtimine
Paigaldamine statiivile
Asetage statiiv stabiilsesse asendisse ja kaitske
seda ümberkukkumise ja paigastnihkumise eest.
Asetage mõõteseade nii, et ava
13
jääb kohakuti
statiivi keermega ja kinnitage mõõteseade
statiivi lukustuskruviga.
Rihtige statiiv ligikaudselt välja.
Kui tegemist on lühikese vahemaaga, võib
seadet transportida statiivile monteerituna.
Selleks et mõõteseadet seejuures mitte
kahjustada, tuleb transportimisel hoida statiivi
vertikaalselt ja seda ei tohi kanda õla peal.

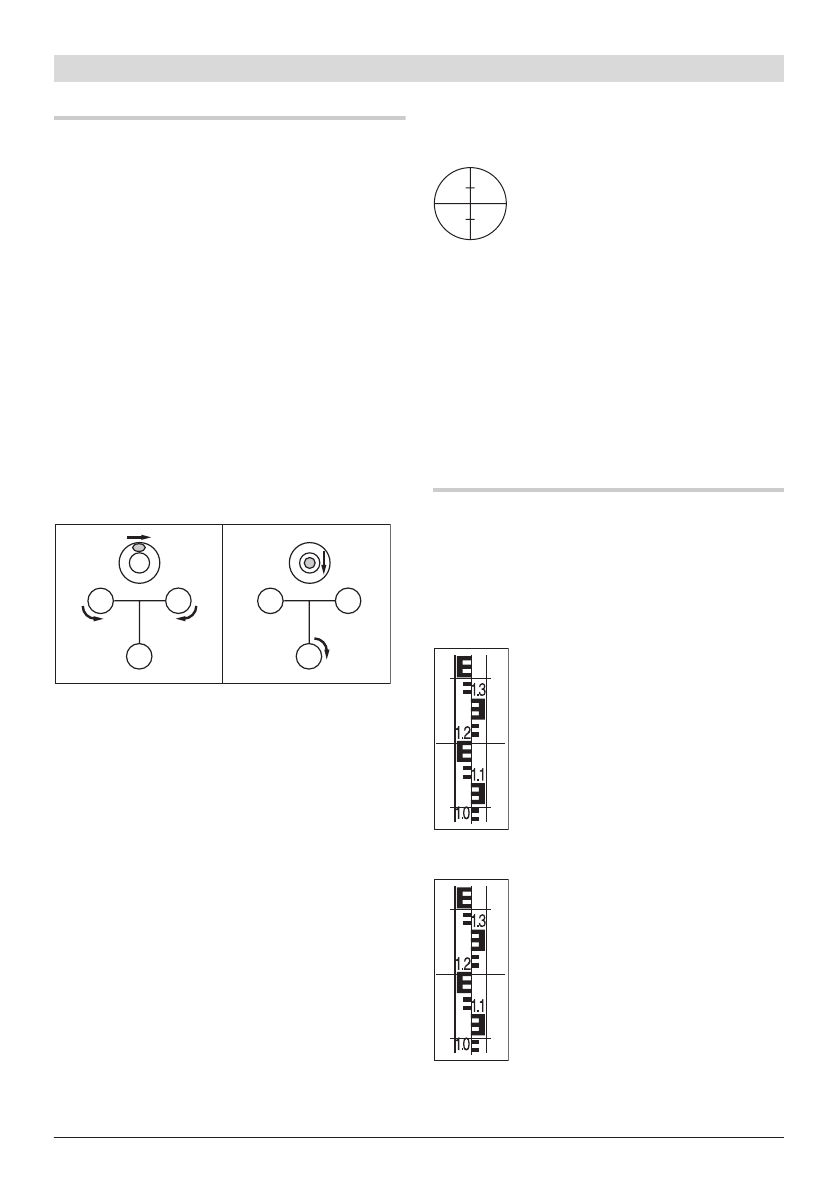

Mõõteseadme väljarihtimine
Rihtige statiiv jalakruvide
12
abil välja nii, et
õhumull on ümmarguse libelli
7
keskmes.
Viige õhumull esimest kahte jalakruvi
A
ja
B
keerates nende kahe kruvi vahelisse asendisse.
Seejärel keerake kolmandat jalakruvi
C
, kuni
õhumull on ümmarugse libelli keskmes.
Pärast ümmarguse libelli väljarihtimist
tasakaalustab kompensaator mõõteseadme
võimaliku kõrvalekalde horisontaalist.
Kontrollige töötamise ajal korrapäraselt (nt
vaadates libelli peeglisse
3
), kas õhumull on veel
ümmarguse libelli keskpunktis.
Mõõteseadme tsentreerimine teatud
põrandapunkti kohal
Vajaduse korral tsentreerige mõõteseade teatud
põrandapunkti kohal. Selleks riputage lood
20
statiivi lukustuskruvi külge. Rihtige mõõteseade
põrandapunkti kohal välja, nihutades kas
mõõteseadet statiivil või reguleerides statiivi
asendit.
Pikksilma fokusseerimine
Võtke objektiivilt
1
maha kaitsekate.
Suunake pikksilm heledale objektile
või hoidke valget paberilehte
objektiivi
1
ees. Keerake okulaari
6
seni, kuni niitrist on kontrastselt ja
tumedalt näha.
Suunake pikksilm nivelleerimislatile, kasutades
vajaduse korral ligikaudset visiiri
2
. Keerake
fokusseerimisnuppu
16
seni, kuni
nivelleerimislati jaotusväli on kontrastselt näha.
Külgmist regulaatorit
14
keerates rihtige niitrist
välja täpselt nivelleerimislati keskpunkti.
Kui pikksilm on õigesti fokusseeritud, ei tohi
niitrist ja nivelleerimislati kujutis üksteise
suhtes paigast nihkuda, kui silma okulaari taga
liigutada.
Mõõterežiimid
Seadke nivelleerimislatt alati vertikaalsesse
asendisse. Rihtige väljarihitud ja fokusseeritud
mõõteseade nivelleerimislatile, nii et niitrist on
nivelleerimislati keskpunktis.
Kõrguse näidu lugemine
Fikseerige kõrguse lugem
nivelleerimislatil niitristi keskmise
kriipsu juures.
Joonisel mõõdetud kõrgus: 1,195 m
Kauguse mõõtmine
Tsentreerige mõõteseade punkti
kohal, millest alates tuleb kaugust
mõõta.
Fikseerige kõrguse lugem
nivelleerimislatil niitristi ülemise ja
alumise kriipsu juures. Korrutage
mõlema kõrguse vahe 100-ga, et
teada saada mõõteseade kaugust
nivelleerimislatist.
Joonisel mõõdetud kaugus:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 154 Monday, May 31, 2010 8:51 AM
