Bahasa Indonesia |
195
Bosch Power Tools
1 609 929 W93 | (31.5.10)
Memeriksa kompensator
Setelah alat pengukur disetelkan dan
difokuskan, ukurkan ketinggian satu titik acuan.
Kini tekan knop pengunci
8
dari kompensator
dan kemudian lepaskan. Ukurkan kembali
ketinggian pada titik acuan.
Jika kedua ketinggian yang diukur tidak sama
persis, alat pengukur harus direparasikan oleh
satu Service Center Bosch.

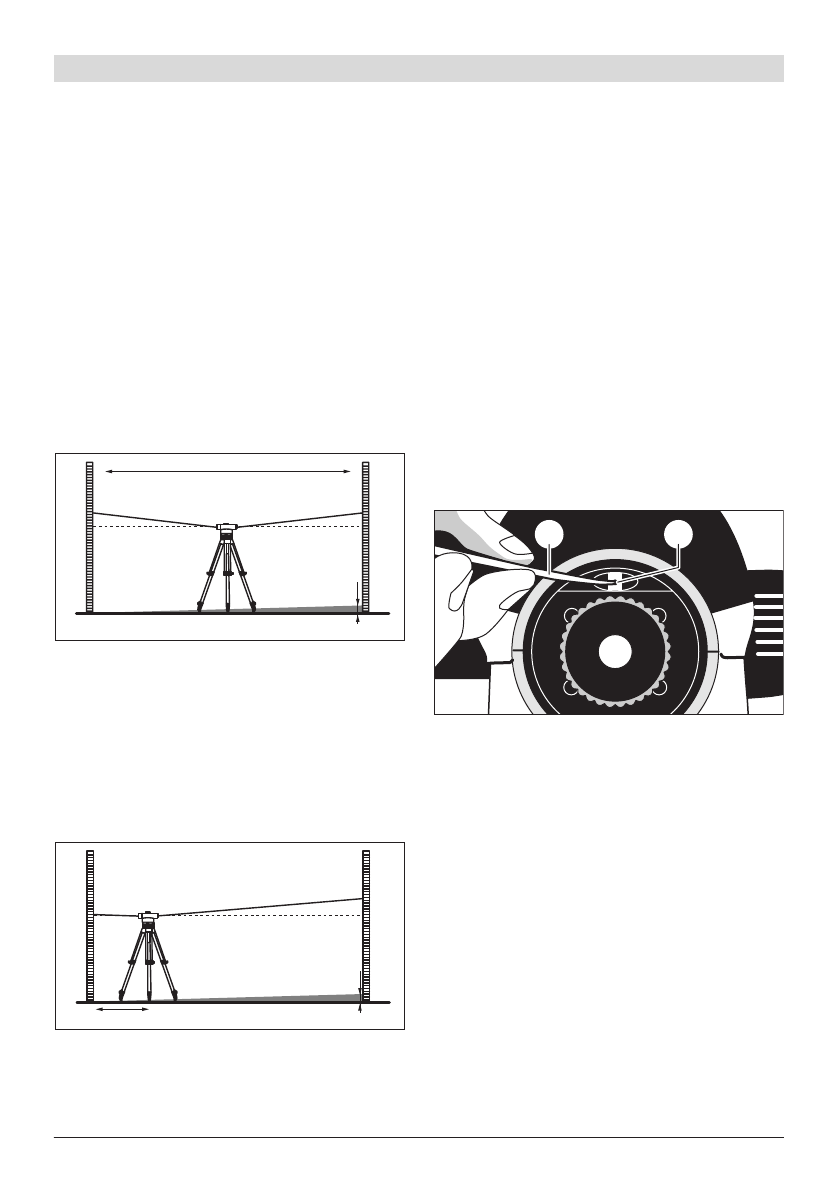

Memeriksa tanda silang
Untuk melakukan pemeriksaan ini dibutuhkan
jarak pengukuran sepanjang kira-kira 30 m.
Tempatkan alat pengukur di tengah dan kedua
rambu ukur
A
dan
B
di kedua ujung dari jarak
yang diukur.
Setelah alat pengukur disetelkan dan
difokuskan, baca ketinggian pada kedua rambu
ukur. Hitungkan selisih
d
antara ketinggian
a
1
pada rambu ukur
A
dan ketinggian
b
1
pada
rambu ukur
B
.
Contoh:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Tempatkan alat pengukur kira-kira 1 m dari
rambu ukur
A
. Setelah alat pengukur disetelkan
dan difokuskan, baca sekali lagi ketinggian
a
2
pada rambu ukur
A
.
Kurangkan nilai
d
yang dihitungkan sebelumnya
dari ketinggian
a
2
yang diukur, untuk
mendapatkan nilai target untuk ketinggian
b
2
pada rambu ukur
B
.
Ukurkan ketinggian
b
2
pada rambu ukur
B
. Jika
nilai yang diukur berbeda lebih dari 6 mm
(GOL 20 D/G) atau 3 mm (GOL 26 D/G) dari
nilai target yang dihitungkan, tanda silang harus
disetelkan ulang.
Contoh:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: Ketinggian
b
2
pada pengukuran
harus sebesar 1,476 m
±
6 mm.
GOL 26 D/G: Ketinggian
b
2
pada pengukuran
harus sebesar 1,476 m
±
3 mm.
Menyetel ulang tanda silang
Putarkan penutup okular
4
sampai lepas.
Dengan menggunakan pin untuk penyetelan
18
,
putarkan baut untuk penyetelan
5
searah
dengan atau dalam arah yang berlawanan
dengan jalannya jarum jam, sampai pada
pengukuran pada rambu ukur
B
nilai target yang
dihitungkan untuk ketinggian
b
2
tercapai.
Pasangkan kembali penutup okular
4
dengan
cara memutarkannya.
Contoh:
Pada pengukuran dari
b
2
, nilai 1,476 m harus
disetelkan.
Periksa sekali lagi tanda silang. Ulangi
penyetelan ulang jika perlu, atau mungkin Anda
harus menghubungi satu Service Center Bosch.
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-001.book Page 195 Monday, May 31, 2010 8:51 AM
