Eλληνικά
|
75
Bosch Power Tools
1 609 929 W93 | (31.5.10)

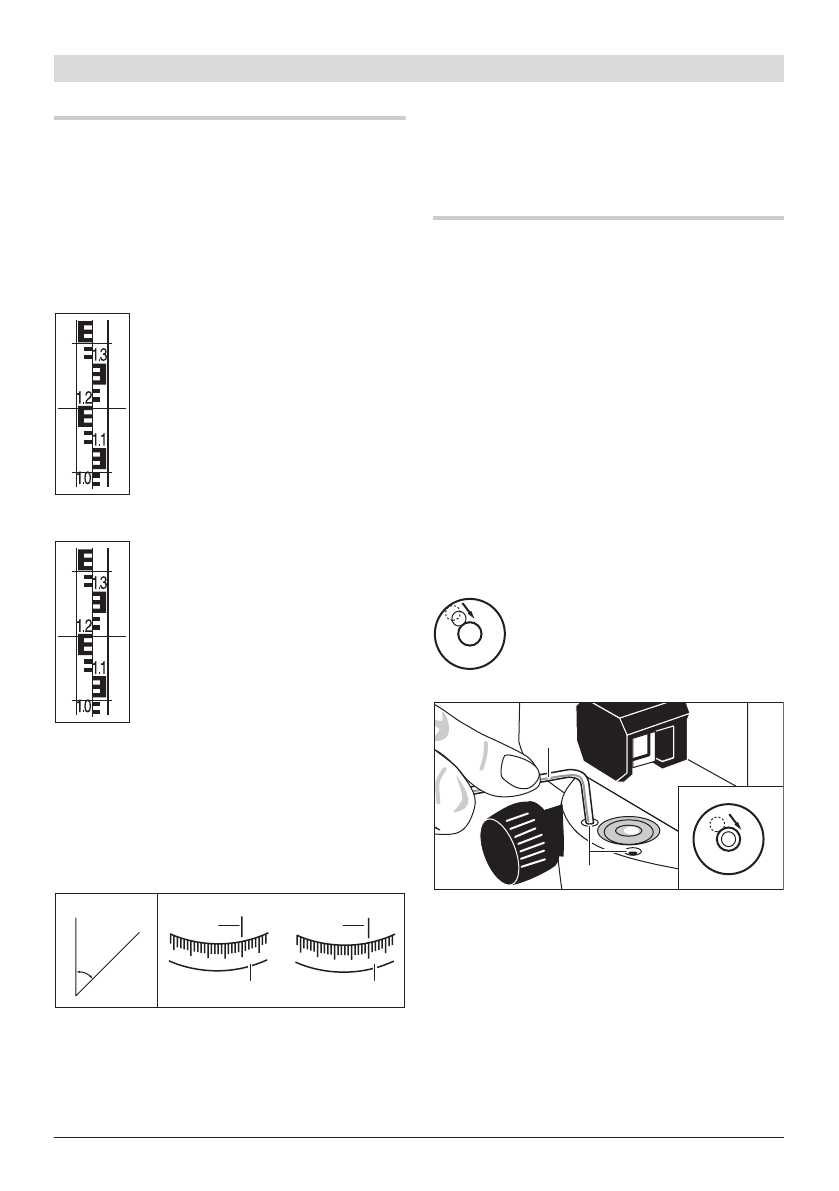

Λειτουργίες μέτρησης
Να τοποθετείτε την πλάκα χωροστάθμησης
πάντοτε κάθετα. Να κατευθύνετε το ευθυγραμ-
μισμένο και εστιασμένο εργαλείο μέτρησης επάνω
στην πλάκα χωροστάθμησης κατά τέτοιο τρόπο,
ώστε το σταυρόνημα να βρίσκεται πάντοτε στη
μέση της πλάκας χωροστάθμησης.
Ανάγνωση του ύψους
Διαβάστε το ύψος στην πλάκα
χωροστάθμησης, στη μεσαία γραμμή
του σταυρονήματος.
Στην εικόνα το μετρημένο ύψος
είναι: 1,195 m.
Μέτρηση απόστασης
Κεντράρετε το εργαλείο μέτρησης
πάνω από το σημείο, από το οποίο
πρέπει να μετρηθεί η απόσταση.
Διαβάστε το ύψος στην πλάκα χωρο-
στάθμησης, στην επάνω και στην
κάτω γραμμή του σταυρονήματος. Για
να εξακριβώσετε την απόσταση του
εργαλείου μέτρησης από την πλάκα
χωροστάθμησης πολλαπλασιάσετε
τώρα με το 100 τη διαφορά ανάμεσα
στα δυο ύψη.
Στην εικόνα η μετρημένη απόσταση είναι:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Μέτρηση γωνιών
Κεντράρετε το εργαλείο μέτρησης πάνω από το
σημείο, από το οποίο πρέπει να μετρηθεί η γωνία.
Κατευθύνετε το εργαλείο μέτρησης επάνω στη
σημείο
A
. Γυρίστε τον οριζόντιο δακτύλιο
10
με το
μηδενικό σημείο στο σημάδι ανάγνωσης
9
. Κατευ-
θύνετε το εργαλείο μέτρησης επάνω στη σημείο
B
.
Διαβάστε τη γωνία στο σημάδι ανάγνωσης
9
.
GOL 20 D/GOL 26 D: Στο παράδειγμα η
μετρημένη γωνία είναι: 45
°
.
GOL 20 G/GOL 26 G: Στο παράδειγμα η
μετρημένη γωνία είναι: 45 gon.
Έλεγχος της ακρίβειας του εργαλείου
μέτρησης
Να ελέγχετε την ακρίβεια της χωροστάθμησης
και της ένδειξης πριν αρχίσετε την εργασία σας
καθώς και μετά από τη μεταφορά του εργαλείου
μέτρησης από μεγάλη απόσταση.
Έλεγχος του σφαιρικού αλφαδιού
Ρυθμίστε το εργαλείο μέτρησης με τη βοήθεια
των βιδών ποδιού
12
κατά τέτοιο τρόπο, ώστε η
φυσαλίδα να μπει στο κέντρο του σφαιρικού
αλφαδιού
7
.
Γυρίστε το τηλεσκόπιο κατά 180
°
. Όταν η
φυσαλίδα δεν βρίσκεται πλέον στο κέντρο του
σφαιρικού αλφαδιού
7
, πρέπει να ρυθμίσετε το
σφαιρικό αλφάδι.
Ρύθμιση του σφαιρικού αλφαδιού
Οδηγήστε τη φυσαλίδα του σφαιρικού
αλφαδιού
7
γυρίζοντας τις βίδες
πέλματος
12
σε μια θέση στη μέση
μεταξύ της τελικής θέσης της
διαδικασίας ελέγχου και του κέντρου.
Γυρίστε με το κλειδί τύπου Άλεν
17
τις βίδες
ρύθμισης
11
και οδηγήστε τη φυσαλίδα στο
κέντρο του σφαιρικού αλφαδιού.
Ελέγξτε τώρα το σφαιρικό αλφάδι γυρίζοντας το
τηλεσκόπιο κατά 180
°
. Αν χρειαστεί,
επαναλάβετε τη διαδικασία ρύθμισης ή,
ενδεχομένως, απευθυνθείτε στο Service της
Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 75 Monday, May 31, 2010 8:41 AM
