 | Français

1 609 929 W93 | (31.5.10)

Bosch Power Tools

f

Evitez les chocs ou les chutes de l’appareil de
mesure.

Si l’appareil de mesure est soumis à

de fortes sollicitations extérieures, effectuez
toujours un contrôle de précision avant de con-
tinuer à travailler (voir « Contrôle de la préci-
sion de l’appareil de mesure », page 21).

f

Mettez l’appareil de mesure dans son coffret
s’il doit être transporté sur de longues distan-
ces (p.ex transport en voiture). Veillez à bien
positionner l’appareil de mesure correcte-
ment dans son coffret.

Lorsque l’on place

l’appareil dans le coffret, le compensateur se
verrouille pour éviter ainsi l’endommagement
de l’appareil de mesure en cas de fortes se-
cousses.

Mise en place et alignement de l’appa-

reil de mesure

Montage sur le trépied

Installez le trépied de manière à ce qu’il soit sta-
ble et ne puisse pas basculer ou glisser. Fixez
l’appareil de mesure avec le raccord du trépied

13

 sur le filetage du trépied et verrouillez-le au

moyen de la vis de blocage du trépied.
Ajustez grossièrement le trépied.
En cas de transport de l’appareil de mesure sur
de courtes distances, il est possible de le porter
monté sur le trépied. Toutefois, pour éviter
d’endommager l’appareil de mesure, veillez à le
transporter à la verticale plutôt qu’à l’horizonta-
le sur votre épaule, p. ex.

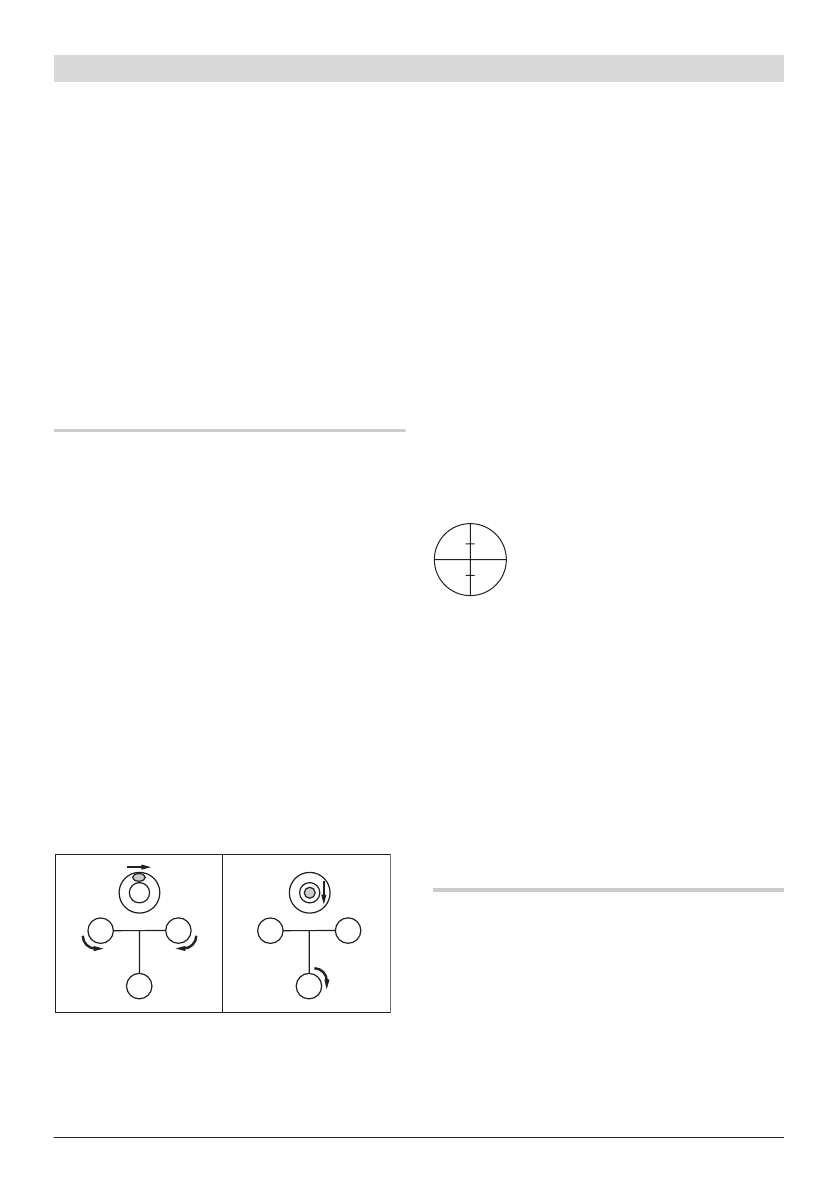

Aligner l’appareil de mesure

Alignez l’appareil de mesure à l’aide des molettes
de nivellement

12

 de sorte que la bulle d’air se

trouve au centre du niveau à bulle circulaire

7

.

Tournez la première des deux molettes de nivelle-
ment

A

 et

B

 afin de centrer la bulle d’air entre les

deux molettes. Tournez ensuite la troisième mo-
lette de nivellement

C

 jusqu’à ce que la bulle d’air

se trouve au centre du niveau à bulle circulaire.

Si, après le centrage du niveau à bulle circulaire,
l’appareil de mesure déviait de l’horizontale, les
déviations seront compensées par le compensa-
teur.
Pendant le travail, contrôlez régulièrement
(p. ex. en regardant dans le miroir du niveau à
bulle

3

) si la bulle d’air est toujours au centre du

niveau à bulle circulaire.

Centrer l’appareil de mesure au-dessus d’un
point sur le sol

Suivant le besoin, centrez l’appareil de mesure
au-dessus d’un point sur le sol. Accrochez à cet
effet le fil d’aplomb

20

 à la vis de blocage du tré-

pied. Pointez l’appareil de mesure sur le point
de sol en déplaçant l’appareil de mesure sur le
trépied ou en déplaçant le trépied.

Mise au point de la lunette

Retirez le capot de protection de l’objectif

1

.

Pointez la lunette vers un arrière-
plan clair ou tenez une feuille de pa-
pier blanche devant l’objectif

1

.

Tournez l’oculaire

6

 jusqu’à ce que

le réticule de visée soit bien défini et
noir.

Pointez la lunette vers la mire de nivellement, si
nécessaire, à l’aide du viseur

2

. Tournez le bou-

ton de mise au point

16

 jusqu’à ce que la gra-

duation de la mire apparaisse nettement. Poin-
tez avec précision le réticule de visée sur le
centre de la mire de nivellement en tournant la
vis tangente horizontale

14

.

Le réglage est correct si le réticule et son image
ne se déplacent pas, l’un par rapport à l’autre,
lorsque l’observateur déplace son œil devant
l’oculaire.

Fonctions de mesure

Veillez à toujours positionner la mire de nivelle-
ment verticalement et avec précision. Pointez
l’appareil de mesure aligné et mis au point sur la
mire de nivellement de sorte à ce que le réticule
de visée soit au centre de la mire de nivellement.

C

B

A

C

B

A

2.

1.
