Português |
33
Bosch Power Tools
1 609 929 W93 | (31.5.10)

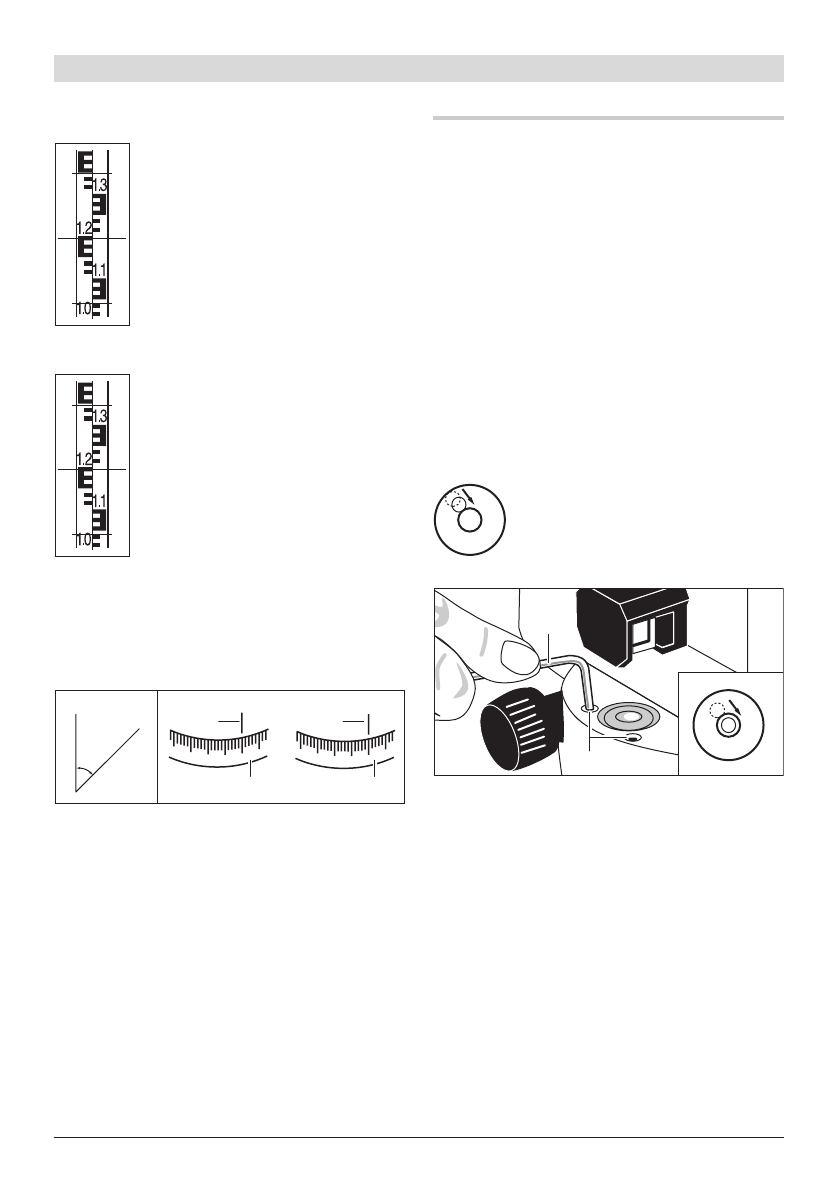

Ler a leitura
Ler a altura na régua de nivelamento
no traço central do retículo.
A altura medida na figura: 1,195 m.
Medir distância
Centrar o instrumento de medição
sobre o ponto a partir do qual a dis-
tância deve ser medida.
Ler a altura na régua de nivelamento
no traço superior e inferior do retí-
culo. Multiplicar a diferença entre as
duas alturas com 100, para manter a
distância entre o instrumento de
medição e a régua de nivelamento.
A distância medida na figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Medir ângulos
Centrar o instrumento de medição sobre o pon-
to a partir do qual o ângulo deve ser medido.
Apontar o instrumento de medição para o ponto
A
. Girar o círculo horizontal
10
com o ponto zero
para a marcação de leitura
9
. Em seguida deverá
apontar o instrumento de medição para o ponto
B
. Ler o ângulo na marcação de leitura
9
.
GOL 20 D/GOL 26 D: Ângulo medido no exem-
plo: 45 ° .
GOL 20 G/GOL 26 G: Ângulo medido no exem-
plo: 45 gon.
Controlo de precisão do instrumento de
medição
Sempre controlar a exactidão de nivelamento e
de indicação do instrumento de medição antes
de começar a trabalhar, assim como após um
longo transporte do instrumento de medição.
Controlar o nível de bolha de ar
Alinhar o instrumento de medição com ajuda
dos parafusos de nivelamento
12
, de modo que
a bolha de ar se encontre no centro do nível de
bolha de ar
7
.
Girar o telescópio por 180 ° . Se a bolha de ar
não estiver mais no centro do nível de bolha de
ar
7
, será reajustar o nível de bolha de ar.
Reajustar o nível de bolha de ar
Colocar a bolha de ar do nível de bo-
lha de ar
7
numa posição central en-
tre a posição final do processo de
controle e o centro, girando os para-
fusos dos pés
12
.
Girar, com ajuda da chave para parafusos sexta-
vados internos
17
, os parafusos de ajuste
11
até
a bolha de ar se encontrar no centro do nível de
bolha de ar.
Controlar o nível de bolha de ar girando o teles-
cópio 180 ° . Repetir o processo de ajuste sem-
pre que for necessário ou entrar em contacto
com o serviço pós-venda da Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 33 Monday, May 31, 2010 8:41 AM
