86
|
Polski
1 609 929 W93 | (31.5.10)
Bosch Power Tools
f
Należy unikać wszelakich uderzeń i nie
dopuszczać do upadku urządzenia pomia-
rowego.
W przypadku silnego oddziaływania
zewnętrznego na urządzenie pomiarowe,
należy przed dalszą pracą przeprowadzić
kontrolę dokładności (zob.
„
Kontrola
dokładności pomiaru urządzenia
“
, str. 87).
f
Urządzenie pomiarowe należy transporto-
wać na dalsze odległości (np. autem) tylko
w załączonej w dostawie walizce. Należy
zwrócić uwagę na właściwe ułożenie urzą-
dzenia pomiarowego w walizce.
Po włożeniu
do walizki następuje blokada kompensatora,
który przy silniejszym ruchu mógłby ulec
uszkodzeniu.
Ustawianie/regulacja urządzenia
pomiarowego
Montaż na statywie
Statyw należy ustawić w taki sposób, by stał on
pewnie i nie był podatny na przewrócenie się
lub zmianę pozycji. Urządzenie pomiarowe wraz
z wbudowanym przyłączem
13
przykręcić do
gwintu przyłączeniowego statywu i zamocować
je za pomocą śruby mocującej na statywie.
Ustawić statyw w miarę prosto.
Na krótkich odcinkach można transportować
urządzenie pomiarowe zamocowane do
statywu. Aby jednak nie uszkodzić urządzenia
pomiarowego, statyw musi być transportowany
w pozycji pionowej i nie wolno go np.
przekładać poziomo przez ramię.

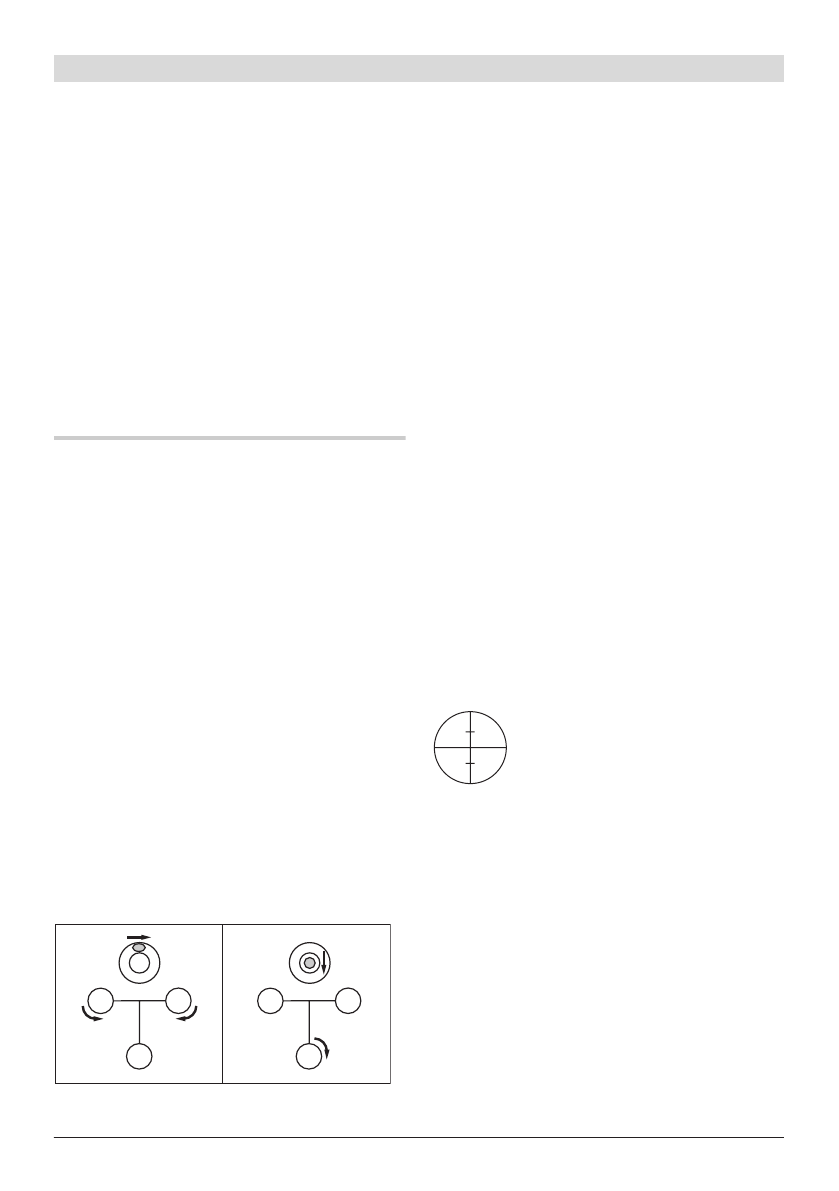

Ustawianie urządzenia pomiarowego
Ustawić urządzenie pomiarowe za pomocą śrub
poziomujących
12
tak, aby pęcherzyk powietrza
znajdował się dokładnie pośrodku libelli
pudełkowej
7
.
Obracając śrubami poziomującymi
A
i
B
należy
ustawić pęcherzyk powietrza dokładnie
pośrodku tych śrub. Następnie należy obracać
trzecią śrubę poziomującą
C
tak długo, aż
pęcherzyk powietrza znajdzie się dokładnie
pośrodku libelki pudełkowej.
Po ustawieniu się libelli pudełkowej, pozostałe
odchylenia urządzenia pomiarowego od pozio-
mu zostaną wyrównane przez kompensator.
Podczas pracy należy regularnie kontrolować
(np. spoglądając do lusterka
3
), czy pęcherzyk
powietrza nadal znajduje się pośrodku libelli
pudełkowej.
Centrowanie urządzenia pomiarowego nad
punktem odniesienia na podłożu
W razie potrzeby możliwe jest centrowanie urzą-
dzenia pomiarowego nad punktem odniesienia
na podłożu. W tym celu należy zawiesić pion
20
na śrubie ustalającej statywu. Ustawić urządze-
nie pomiarowe tak, aby znajdowało się ono
mniej więcej nad namierzonym punktem odnie-
sienia na podłożu, przesuwając w tym celu urzą-
dzenie pomiarowe lub statyw albo przestawia-
jąc statyw.
Ogniskowanie lunety
Zdjąć pokrywkę z obiektywu
1
.
Skierować lunetę w kierunku jasnego
obiektu lub przytrzymać białą kartkę
papieru przed obiektywem
1
.
Następnie przekręcać okular
6
,
dopóki siatka nie będzie wyraźnie
widoczna i ciemnoczarna.
Skierować lunetę na łatę niwelacyjną, w razie
potrzeby za pomocą zgrubnego celownika
optycznego
2
. Następnie obracać pokrętłem
ogniskującym
16
tak, aby pole podziału było
dobrze widoczne. Obracając śrubą
mikrometryczną
14
, ustawić siatkę celowniczą
dokładnie pośrodku łaty niwelacyjnej.
W przypadku dobrze zogniskowanej lunety
siatka celownicza i obrazek na łacie niwelacyjnej
nie powinny się przesuwać przy ruchu oka za
okularem.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 86 Monday, May 31, 2010 8:48 AM
