110
|
Русский
1 609 929 W93 | (31.5.10)
Bosch Power Tools
f
Избегайте толчков и падений измери-
тельного инструмента.
После сильных
внешних воздействий на измерительный
инструмент рекомендуется проверить его
точность, прежде чем продолжать работать
с инструментом (см. «Контроль точности
измерительного инструмента», стр. 111).
f
При транспортировке измерительного
инструмента на большие расстояния
(напр., в автомобиле) храните его в
футляре. Следите за правильным
положением измерительного инструмента
в футляре.
При хранении в футляре
компенсатор во избежание повреждений от
сильных толчков блокируется.
Установка/выравнивание
измерительного инструмента
Монтаж на штативе
Установите штатив на стабильном основании,
надежно предохранив его от опрокидывания и
сползания с места. Установите измерительный
инструмент гнездом под штатив
13
на резьбу
штатива и зафиксируйте его с помощью
крепежного винта штатива.
Грубо выровняйте штатив.
Вы можете переносить измерительный
инструмент на короткие дистанции, не снимая
со штатива. Чтобы при этом не повредить
измерительный инструмент, держите при
транспортировке штатив перпендикулярно и
не кладите его, напр., на плечо.

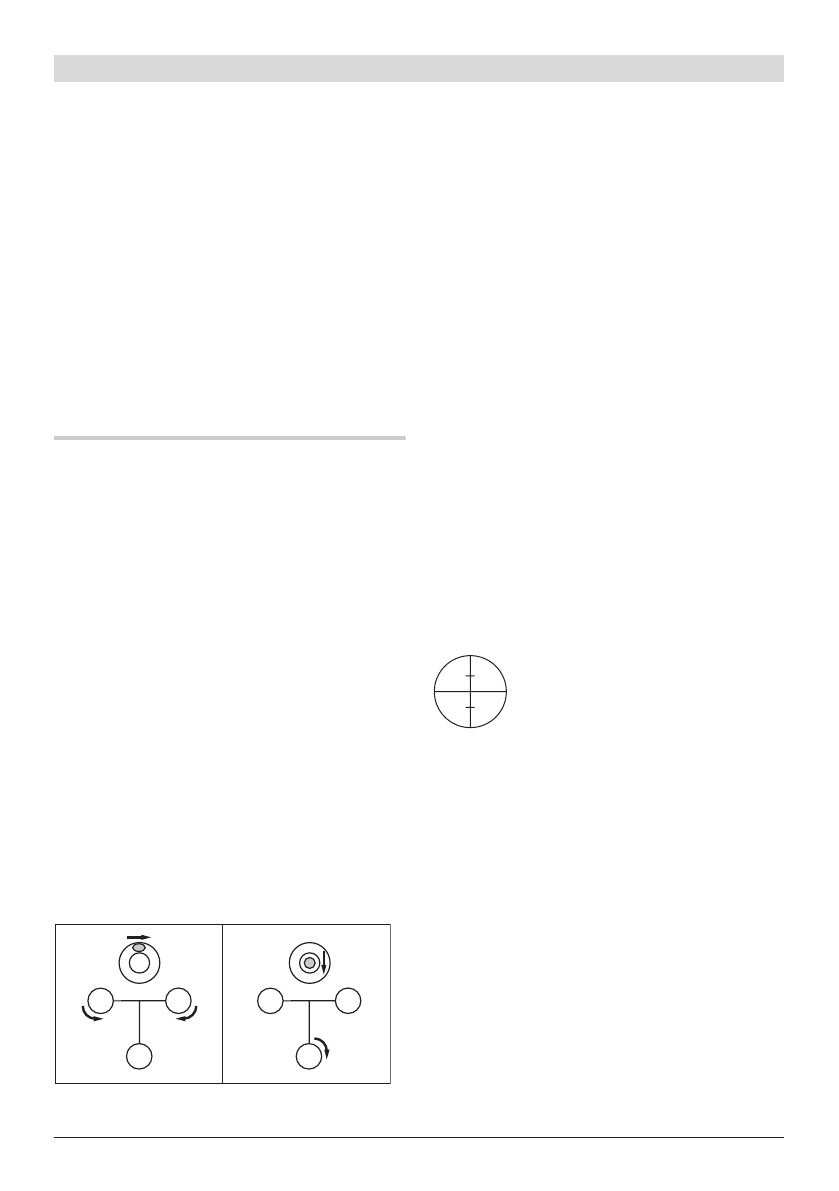

Выравнивание измерительного инструмента
Выровняйте измерительный инструмент с
помощью винтов-ножек
12
, чтобы воздушный
пузырь находился в центре окошка круглого
уровня
7
.
Приведите воздушный пузырь вращением
первых двух винтов-ножек
A
и
B
в среднее
положение между обеими ножками. Затем
поверните третью винт-ножку
C
так, чтобы
воздушный пузырь расположился в центре
окошка круглого уровня.
После стабилизации воздушного пузыря по
центру круглого уровня отклонения
измерительного инструмента от горизонтали
выравниваются компенсатором.
Во время работы регулярно проверяйте
(напр., в зеркале уровня
3
), находится ли
воздушный пузырь по центру круглого уровня.
Центрирование измерительного
инструмента по точке на полу
При необходимости отцентрируйте
измерительный инструмент по точке на полу.
Для этого повесьте отвес
20
на крепежный
винт штатива. Выровняйте измерительный
инструмент по точке на полу, перемещая при
этом либо инструмент на штативе, либо сам
штатив.
Фокусировка зрительной трубы
Снимите защитный колпачок с объектива
1
.
Наведите зрительную трубу на
светлый объект или держите перед
объективом белый лист бумаги
1
.
Крутите окуляр
6
, пока визирное
перекрестие не приобретет
резкость и не станет видно густым
черным цветом.
Направьте зрительную трубу на нивелирную
рейку, при необходимости используйте визир
грубой настройки
2
. Крутите ручку
фокусировки
16
до тех пор, пока не будет
четко видно деление нивелирной рейки. С
помощью бокового микрометрического винта
14
выровняйте визирное перекрестие точно
по центру нивелирной рейки.
При правильной фокусировке зрительной
трубы визирное перекрестие и изображение
нивелирной рейки не должны перемещаться
относительно друг друга, когда Вы водите
глазом за окуляром.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 110 Monday, May 31, 2010 8:48 AM
