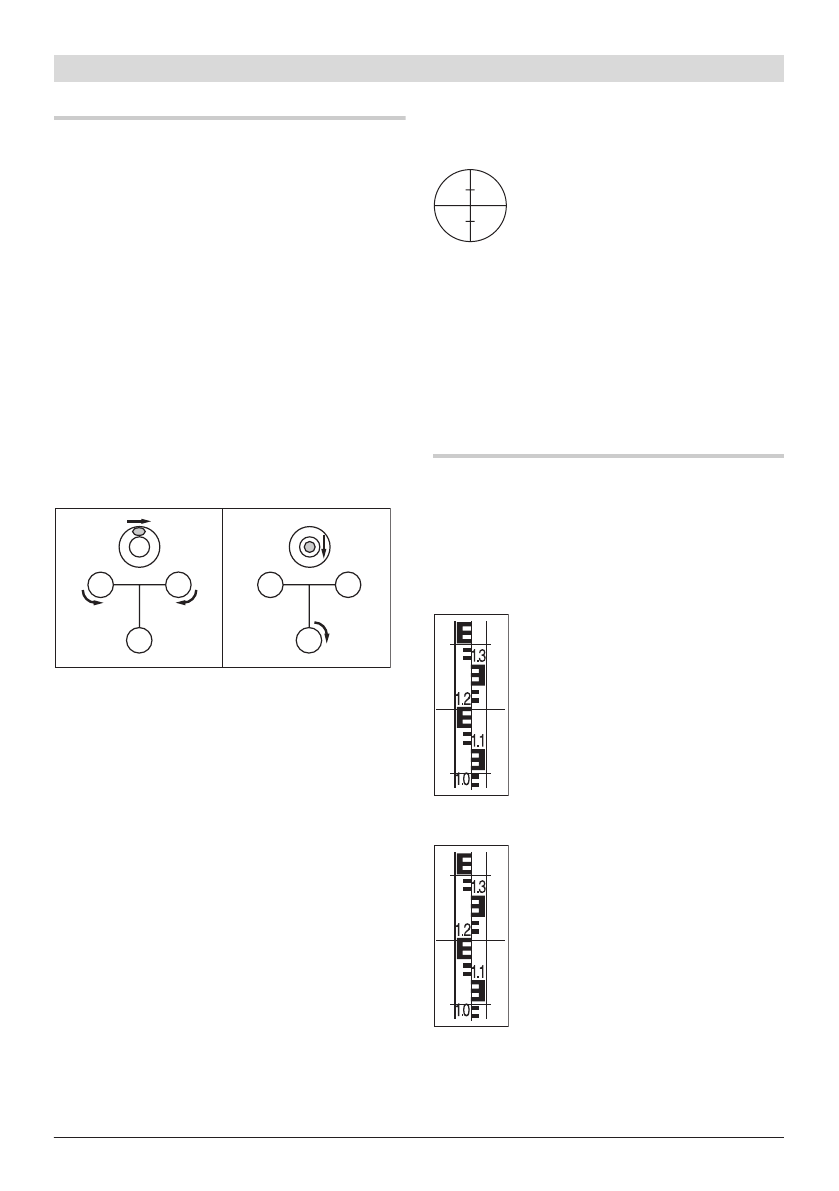

56
| Svenska
1 609 929 W93 | (31.5.10)
Bosch Power Tools
Uppställning och inriktning av mätverk-
tyget
Montering på stativ
Ställ upp stativet stabilt och säkert så att det
inte faller omkull eller förskjuts. Sätt upp mät-
verktyget med stativgängfästet
13
på stativets
gänga och skruva fast mätverktyget med stati-
vets låsskruv.
Rikta grovt in stativet.
På stativet monterat mätverktyg kan på kortare
sträckor bäras. För att undvika att mätverktyget
skadas, måste stativet vid transport hållas lod-
rätt och får t ex inte bäras över axeln.
Mätverktygets inriktning
Rikta in mätverktyget med fotskruvarna
12
så att
luftblåsan ligger i centrum på doslibellen
7
.
Ställ in luftblåsan mittemellan de båda skruvar-
na genom att vrida första fotskruven
A
och
B
.
Vrid sedan den tredje fotskruven
C
tills luftblå-
san ligger i doslibellens centrum.
Kompensatorn utjämnar avvikelser från mät-
verktygets horisontalplan som eventuellt kvar-
står efter doslibellens horisontering.
Kontrollera regelbundet under arbetets förlopp
(t ex genom att granska libellspegeln
3
) att luft-
blåsan befinner sig i doslibellens centrum.
Centrera mätverktyget över en markpunkt
Centrera mätverktyget vid behov över en mark-
punkt. Häng upp lodet
20
på stativets låsskruv.
Rikta upp mätverktyget mot markpunkten ge-
nom att förskjuta mätverktyget på stativet eller
ställa in stativet.
Fokusera tubkikaren
Ta bort skyddslocket från objektivet
1
.
Rikta tubkikaren mot ett ljust objekt
eller håll ett vitt pappersark framför
objektivet
1
. Vrid okularet
6
tills hår-
korset är skarpt och kolsvart.
Rikta tubkikaren mot nivelleringslattan, om så
behövs, med hjälp av grovsiktet
2
. Vrid fokuse-
ringsknappen
16
tills nivelleringslattans skaldel-
ning är skarp. Rikta hårkorset exakt mot nivelle-
ringslattans centrum genom att vrida
sidofininställningen
14
.
Vid korrekt fokuserad tubkikare får hårkorset
och nivelleringslattans bild inte vara förskjutna
mot varandra när ögat rörs bakom okularet.
Mätfunktioner
Ställ alltid lodrätt upp nivelleringslattan. Rikta
det inställda och fokuserade mätverktyget mot
nivelleringslattan så att hårkorset ligger i mitten
på nivelleringslattan.
Avläs höjden
Avläs höjden på nivelleringslattan
vid hårkorsets mellersta streck.
På bilden uppmätt höjd: 1,195 m.
Mät avståndet
Centrera mätverktyget ovanför den
punkt från vilken avståndet ska
mätas.
Avläs höjden på nivelleringslattan
vid hårkorsets övre och undre
streck. Multiplicera differensen mel-
lan de båda höjderna med 100 för
att få fram avståndet från mätverkty-
get till nivelleringslattan.
På bilden uppmätt avstånd:
(1,347 m – 1,042 m) x 100 = 30,5 m.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-001.book Page 56 Monday, May 31, 2010 8:41 AM
