Deutsch |
7
Bosch Power Tools
1 609 929 W93 | (31.5.10)

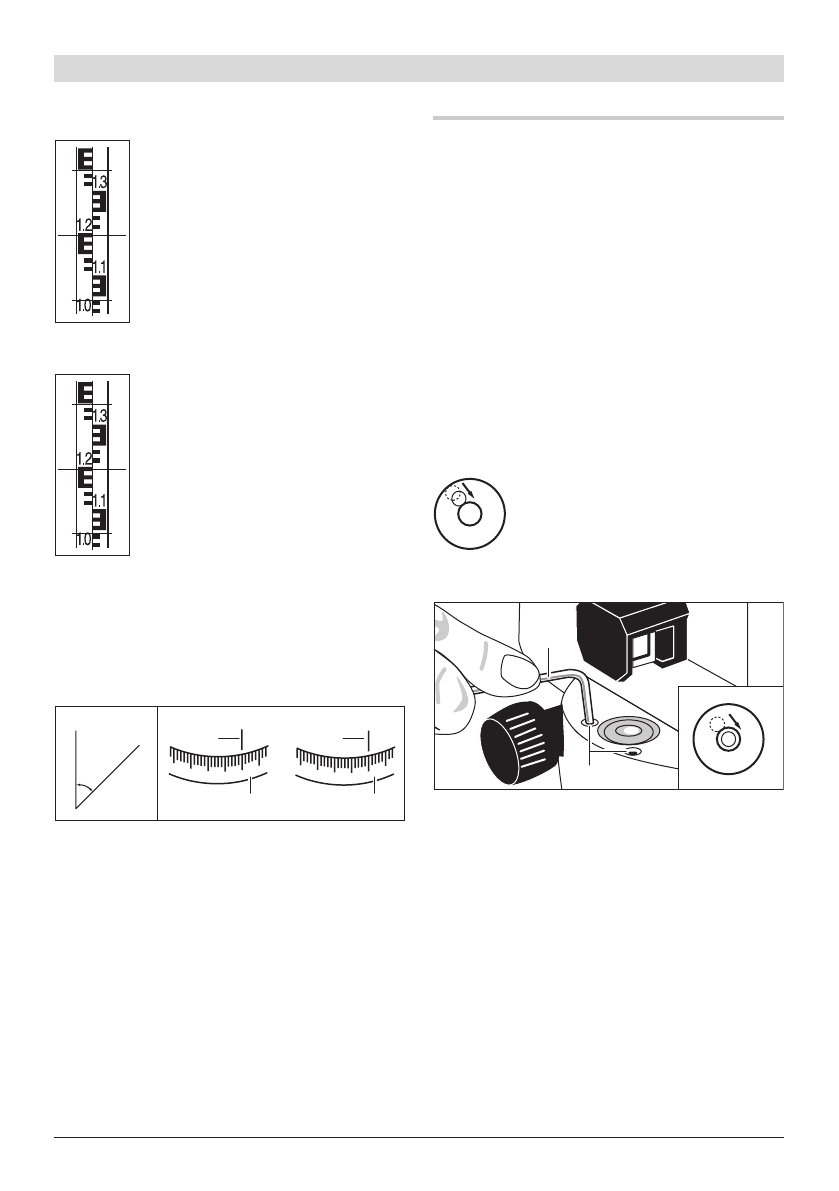

Höhe ablesen
Lesen Sie die Höhe an der Nivellier-
latte beim mittleren Strich des
Fadenkreuzes ab.
Im Bild gemessene Höhe: 1,195 m.
Entfernung messen
Zentrieren Sie das Messwerkzeug
über dem Punkt, ab dem die Entfer-
nung gemessen werden soll.
Lesen Sie die Höhe an der Nivellier-
latte beim oberen und unteren
Strich des Fadenkreuzes ab. Multi-
plizieren Sie die Differenz der bei-
den Höhen mit 100, um die Entfer-
nung vom Messwerkzeug zur
Nivellierlatte zu erhalten.
Im Bild gemessene Entfernung:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Winkel messen
Zentrieren Sie das Messwerkzeug über dem
Punkt, ab dem der Winkel gemessen werden soll.
Richten Sie das Messwerkzeug auf Punkt
A
. Dre-
hen Sie den Horizontalkreis
10
mit dem Null-
punkt zur Ablesemarkierung
9
. Richten Sie das
Messwerkzeug dann auf Punkt
B
. Lesen Sie den
Winkel an der Ablesemarkierung
9
ab.
GOL 20 D/GOL 26 D: im Beispiel gemessener
Winkel: 45 ° .
GOL 20 G/GOL 26 G: im Beispiel gemessener
Winkel: 45 gon.
Genauigkeitsüberprüfung des Mess-
werkzeugs
Überprüfen Sie die Nivellier- und Anzeigegenau-
igkeit des Messwerkzeugs vor jedem Arbeitsbe-
ginn sowie nach längerem Transport des Mess-
werkzeugs.
Dosenlibelle überprüfen
Richten Sie das Messwerkzeug mithilfe der Fuß-
schrauben
12
so aus, dass sich die Luftblase im
Zentrum der Dosenlibelle
7
befindet.
Drehen Sie das Fernrohr um 180 ° . Befindet sich
die Luftblase nicht mehr im Zentrum der Dosen-
libelle
7
, muss die Dosenlibelle nachjustiert wer-
den.
Dosenlibelle nachjustieren
Bringen Sie die Luftblase der Dosen-
libelle
7
durch Drehen der Fuß-
schrauben
12
in eine Position in der
Mitte zwischen der Endposition des
Überprüfungsvorgangs und dem
Zentrum.
Drehen Sie mithilfe des Innensechskantschlüs-
sels
17
die Justierschrauben
11
, bis sich die
Luftblase im Zentrum der Dosenlibelle befindet.
Überprüfen Sie die Dosenlibelle durch Drehen
des Fernrohrs um 180 ° . Wiederholen Sie den
Justiervorgang bei Bedarf oder wenden Sie sich
gegebenenfalls an den Bosch-Kundendienst.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
