Italiano |
39
Bosch Power Tools
1 609 929 W93 | (31.5.10)

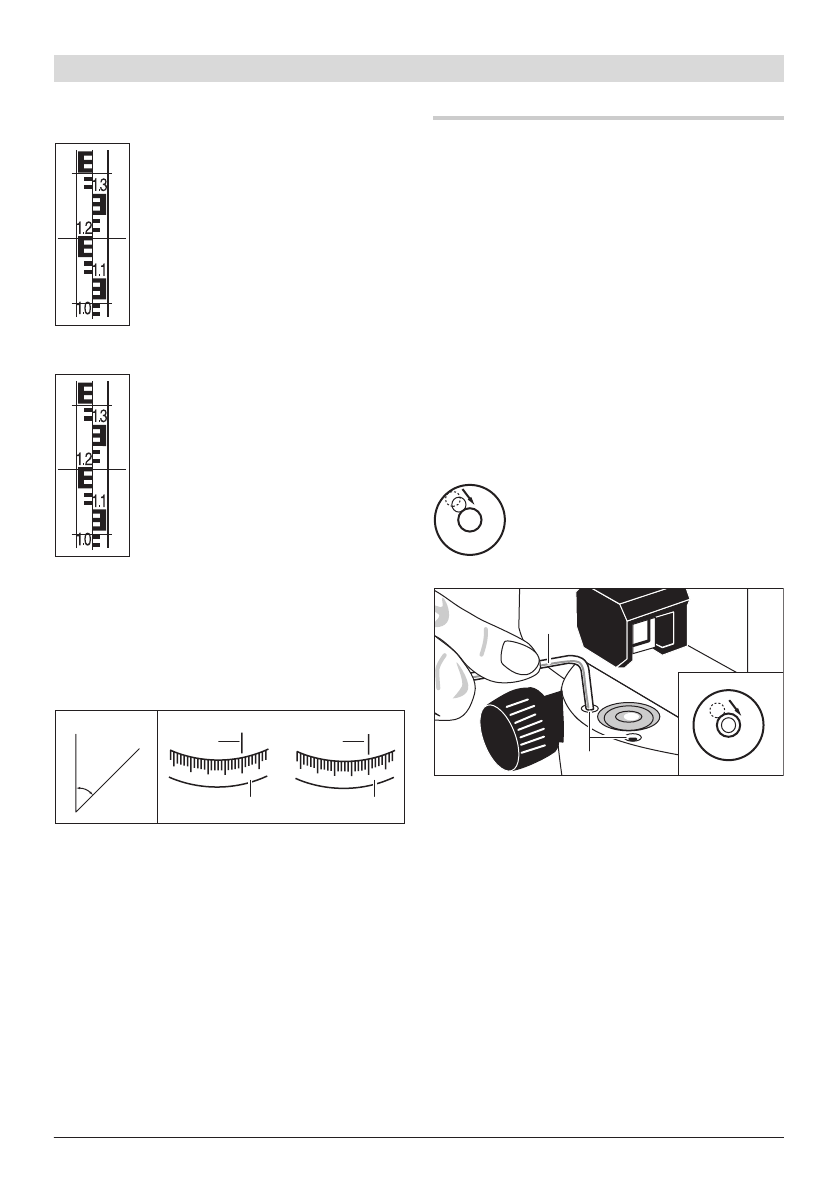

Lettura dell’altezza
Leggere l’altezza sulla stadia di livel-
lamento al trattino centrale del reti-
colo.
Altezza misurata nella figura:
1,195 m.
Misurazione della distanza
Centrare lo strumento di misura so-
pra il punto a partire dal quale deve
essere misurata la distanza.
Leggere l’altezza sulla stadia di livel-
lamento al trattino superiore ed infe-
riore del reticolo. Moltiplicare la dif-
ferenza di entrambe le altezze per
100 per ottenere la distanza dallo
strumento di misura alla stadia di
livellamento.
Distanza misurata nella figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Misura di un angolo
Centrare lo strumento di misura sopra il punto a
partire dal quale deve essere misurato l’angolo.
Puntare lo strumento di misura sul punto
A
.
Ruotare il cerchio azimutale
10
con il punto zero
verso la linea di fede
9
. Puntare quindi lo stru-
mento di misura sul punto
B
. Leggere l’angolo
sulla linea di fede
9
.
GOL 20 D/GOL 26 D: Nell’esempio angolo misu-
rato: 45 ° .
GOL 20 G/GOL 26 G: Nell’esempio angolo misu-
rato: 45 gon.
Controllo della precisione dello stru-
mento di misura
Prima dell’inizio di ogni lavoro e dopo un lungo
trasporto dello strumento di misura controllare
la precisione di livellamento e la precisione di in-
dicazione dello strumento stesso.
Controllo della livella circolare
Con l’ausilio delle rotelline di livellamento
12
alli-
neare lo strumento di misura in modo che la bolla
d’aria si trovi al centro della livella circolare
7
.
Ruotare il cannocchiale di 180 ° . Se la bolla
d’aria non si trova più al centro della livella cir-
colare
7
, la livella circolare deve essere regolata
di nuovo.
Ulteriore regolazione della livella circolare
Portare la bolla d’aria della livella
circolare
7
, ruotando le rotelline di
livellamento
12
, in una posizione
centrale tra la posizione finale della
procedura di controllo ed il centro.
Con l’ausilio della chiave per vite a esagono cavo
17
ruotare le viti di regolazione
11
fino a quando
la bolla d’aria si trova al centro della livella cir-
colare.
Controllare la livella circolare ruotando il can-
nocchiale di 180 ° . In caso di necessità ripetere
la procedura di regolazione oppure rivolgersi
eventualmente al Centro di Assistenza Clienti
Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 39 Monday, May 31, 2010 8:41 AM
