118
|
Українська
1 609 929 W93 | (31.5.10)
Bosch Power Tools

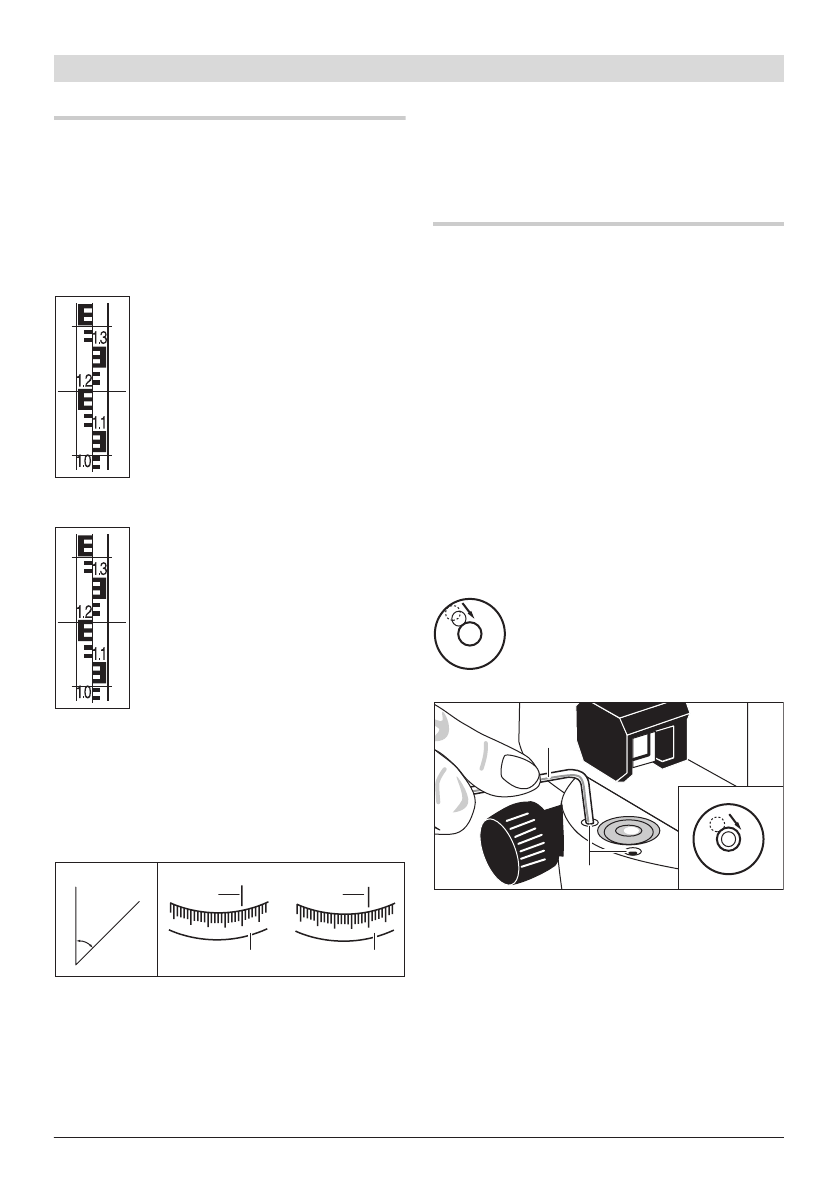

Вимірювальні функції
Установлюйте нівелірну рейку завжди точно
перпендикулярно. Наведіть вирівняний та
сфокусований вимірювальний прилад на
нівелірну рейку так, щоб перехрестя ниток
опинилося по центру нівелірної рейки.
Зчитування висоти
Зчитуйте значення висоти на
нівелірній рейці по середній рисці
перехрестя ниток.
Виміряна висота на малюнку:
1,195 м.
Вимірювання відстаней
Відцентруйте вимірювальний
прилад по точці, від якої потрібно
виміряти відстань.
Зчитуйте значення висоти на
нівелірній рейці по верхній та
нижній рисці перехрестя ниток.
Помножте різницю обох значень
висоти на 100, щоб вирахувати
відстань вимірювального приладу
до нівелірної рейки.
Виміряна відстань на малюнку:
(1,347 м
–
1,042 м) x 100 = 30,5 м.
Вимірювання кутів
Відцентруйте вимірювальний прилад по точці,
від якої потрібно виміряти кут.
Направте вимірювальний прилад на точку
A
.
Поверніть горизонтальний лімб
10
нульовою
точкою на позначку для зчитування значень
9
.
Направте вимірювальний прилад на точку
В
.
Зчитайте значення кута на позначці для
зчитування значень
9
.
GOL 20 D/GOL 26 D: Виміряний в прикладі
кут: 45
°
.
GOL 20 G/GOL 26 G: Виміряний в прикладі
кут: 45 гон.
Перевірка точності вимірювального
приладу
Перед початком роботи та після тривалого
транспортування перевіряйте точність ніве-
лювання та точність показань вимірювального
приладу.
Перевірка круглого рівня
Вирівняйте вимірювальний прилад за допомо-
гою гвинтових ніжок
12
так, щоб повітряна буль-
башка опинилася по центру круглого рівня
7
.
Поверніть зорову трубу на 180
°
. Якщо
повітряна бульбашка більше не знаходиться по
центру круглого рівня
7
, потрібно
підрегулювати круглий рівень.
Додаткове юстирування круглого рівня
Повертаючи гвинтові ніжки
12
,
установіть повітряну бульбашку
круглого рівня
7
посередині між
кінцевим положенням при
перевірці та центром.
Поверніть за допомогою ключа-
шестигранника
17
юстирувальні гвинти
11
,
щоб повітряна бульбашка опинилася по центру
круглого рівня.
Перевірте круглий рівень, повернувши зорову
трубу на 180
°
. За необхідністю повторіть
процес юстирування або зверніться за
необхідністю в сервісну майстерню Bosch.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 118 Monday, May 31, 2010 8:48 AM
