40
| Italiano
1 609 929 W93 | (31.5.10)
Bosch Power Tools
Controllo del comparatore
Dopo l’allineamento e la messa a fuoco dello
strumento di misura misurare l’altezza ad un
punto di riferimento. Premere poi la manopola
di bloccaggio
8
del comparatore e rilasciarla di
nuovo. Misurare nuovamente l’altezza sul punto
di riferimento.
Se entrambe le altezze non coincidono precisa-
mente, fare riparare lo strumento di misura da
un centro di assistenza clienti Bosch.

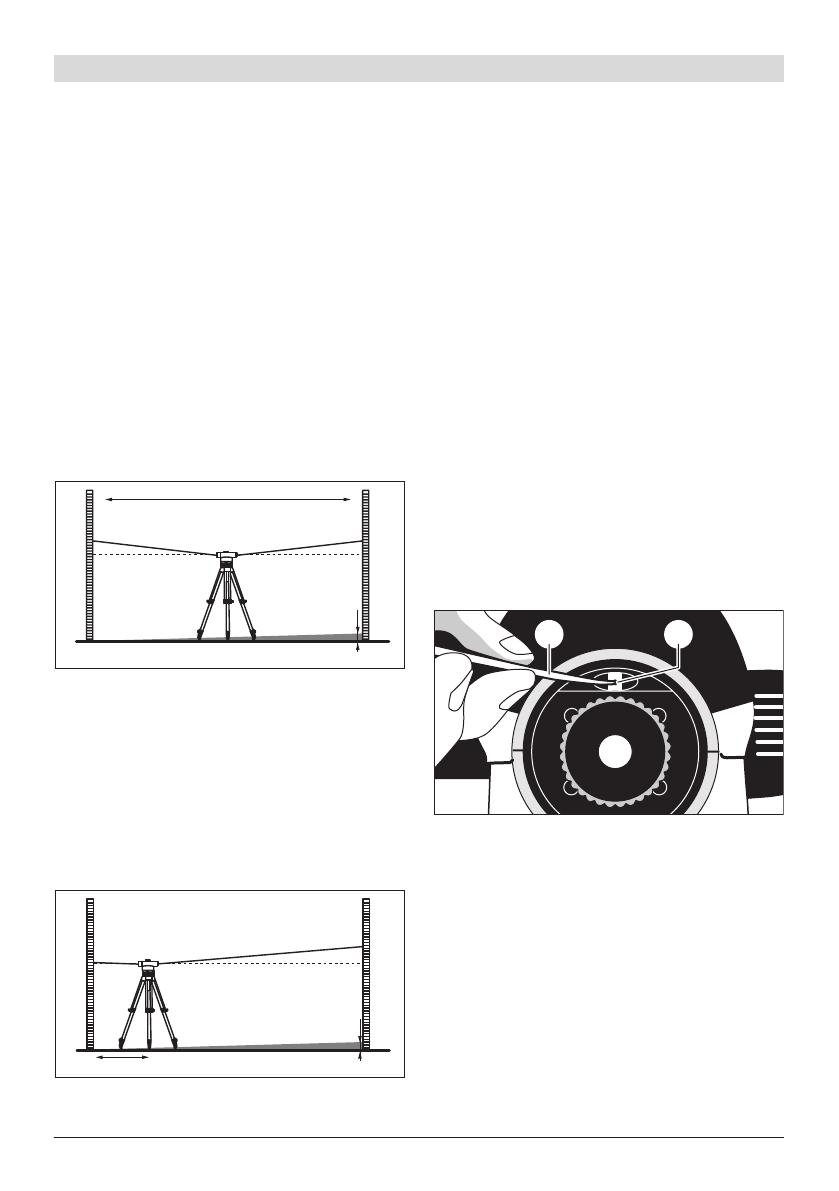

Controllo del reticolo
Per il controllo è necessario un tratto di misura
con una lunghezza di ca. 30 m. Posizionare lo
strumento di misura al centro e le stadie di livel-
lamento
A
e
B
alle due estremità del tratto di mi-
sura.
Dopo l’allineamento e la messa a fuoco dello
strumento di misura, leggere l’altezza su en-
trambe le stadie di livellamento. Calcolare la dif-
ferenza
d
tra l’altezza
a
1
sulla stadia di livella-
mento
A
e l’altezza
b
1
sulla stadia di
livellamento
B
.
Esempio:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Posizionare lo strumento di misura a ca. 1 m di
distanza dalla stadia di livellamento
A
. Dopo l’al-
lineamento e la messa a fuoco dello strumento
di misura, leggere l’altezza
a
2
sulla stadia di livel-
lamento
A
.
Sottrarre il valore calcolato precedentemente
d
dall’altezza misurata
a
2
per ottenere il valore no-
minale per l’altezza
b
2
sulla stadia di livella-
mento
B
.
Misurare l’altezza
b
2
sulla stadia di livellamento
B
. Se il valore misurato diverge di oltre 6 mm
(GOL 20 D/G) oppure 3 mm (GOL 26 D/G) dal
valore nominale calcolato, il reticolo deve esse-
re regolato di nuovo.
Esempio:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: L’altezza
b
2
nella misurazione
deve essere di 1,476 m
±
6 mm.
GOL 26 D/G: L’altezza
b
2
nella misurazione
deve essere di 1,476 m
±
3 mm.
Ulteriore regolazione del reticolo
Svitare il coperchio dell’oculare
4
. Con l’ausilio
dell’utensile per la regolazione
18
ruotare la vite
di regolazione
5
in senso orario o in senso antio-
rario fino a quando nella misurazione sulla sta-
dia di livellamento
B
viene raggiunto il valore no-
minale calcolato per l’altezza
b
2
.
Riavvitare il coperchio dell’oculare
4
.
Esempio:
Nella misurazione di
b
2
deve essere regolato il
valore 1,476 m.
Controllare ancora una volta il reticolo. In caso
di necessità ripetere la procedura di regolazione
oppure rivolgersi eventualmente al Centro di As-
sistenza Clienti Bosch.
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-001.book Page 40 Monday, May 31, 2010 8:41 AM
