Srpski
|
137
Bosch Power Tools
1 609 929 W93 | (31.5.10)

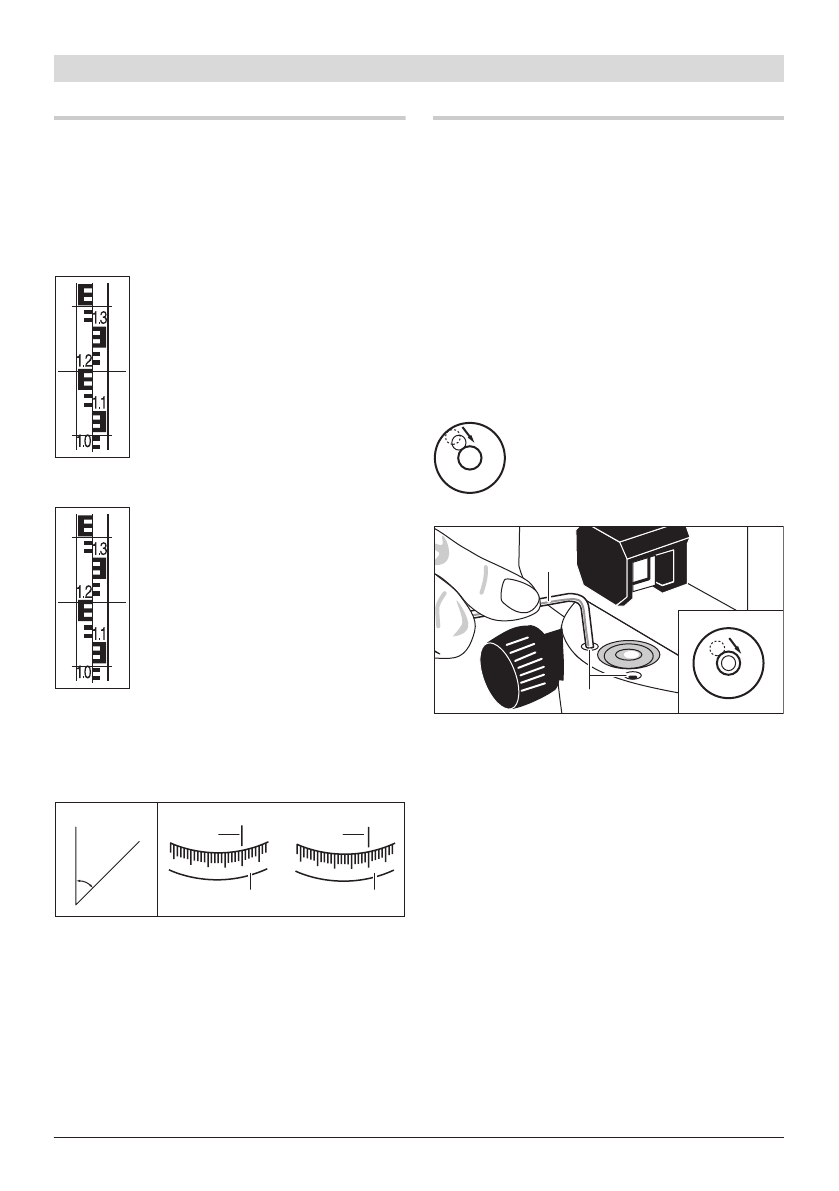

Merne funkcije
Postavite letvu za nivelisanje uvek tačno
vertikalno. Usmerite centrirani i fokusirani merni
alat na letvu za nivelisanje, tako da krstić
končića bude u sredini letve za nivelisanje.
Očitavanje visine
Očitajte visinu na letvi za nivelisanje
na srednjoj crti krstića sa končiićem.
Na slici izmerena visina: 1,195 m.
Merenje rastojanja
Centrirajte merni alat iznad tačke,
od koje treba da merite rastojanje.
Očitavajte visinu na letvi za
nivelisanje na gornjoj i donjoj crti
krstića končića. Pomnožite razliku
obe visine sa 100, da bi dobili
rastojanje od mernog alata do letve
za nivelisanje.
Na slici izmereno rastojanje:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Merenja uglova
Centrirajte merni alat iznad tačke, od koje treba
da se meri ugao.
Usmerite merni alat na tačku
A
. Okrenite
horizontalni krug
10
sa nultom tačkom prema
oznaci za očitavanje
9
. Usmerite merni alat
potom na tačku
B
. Očitajte ugao na oznaci za
očitavanje
9
.
GOL 20 D/GOL 26 D: U primeru izmereni ugao:
45
°
.
GOL 20 G/GOL 26 G: U primeru izmereni ugao:
45 gon.
Kontrola tačnosti mernog alata
Prekontrolišite tačnost nivelisanja i pokazivanja
mernog alata pre početka rada kao i posle dužeg
transporta menog alata.
Kontrola kružne libele
Centrirajte merni alat pomoću zavrtanja
podnožja tako
12
, da se vazdušni mehur nadje u
centru kružne libele
7
.
Okrenite durbin za 180
°
. Ako se vazdušni mehur
ne nalazi više u centru kružne libele
7
,mora se
kružna libela još jednom baždariti.
Naknadno baždrenje kružne libele
Dovedite vazdušni mehur kružne
libele
7
okretanjem zavrtanja
podnožja
12
u poziciju u sredini
izmedju krajnje pozicije kontrole i
centra.
Okrećite pomoću imbus ključa
17
zavrtnje za
baždarenje
11
, sve dok se vazdušni mehur ne
nadje u centru kružne libele.
Prekontrolišite kružnu libelu okretanjem
durbina za 180
°
. Ako je potrebno ponovite
radnju baždrenja ili obratite se u datom slučaju
Bosch-servisu.
Kontrola kompenzatora
Izmerite posle centriranja i fokusiranja mernog
alata visinu na referentnoj tački. Pritisnite
potom dugme za blokiranje
8
kompenzatora i
ponovo ga ostavite. Izmerite ponovo visinu
referentne tačke.
Ako obe visine nisu tačno usaglašene, onda neka
Vam neki Bosch servis popravi.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 137 Monday, May 31, 2010 8:48 AM
