f

Evitare qualsiasi urto o caduta dello stru-
mento di misura.

In caso che lo strumento di

misura abbia subito forti influssi esterni,
prima di rimetterlo in funzione è necessario
eseguire prima un controllo della precisione
(vedi «Controllo della precisione dello stru-
mento di misura», pagina 39).

f

Mettere lo strumento di misura nella vali-
getta fornita in dotazione se lo stesso deve
essere trasportato per lunghi percorsi
(p. es. in auto). Prestare attenzione alla cor-
retta posizione dello strumento di misura
nella valigetta.

Inserendo lo strumento nella

valigetta il comparatore viene bloccato in
quanto potrebbe venire danneggiato in caso
di movimenti bruschi.

Posizionamento/allineamento dello

strumento di misura

Montaggio sul treppiede

Posizionare il treppiede in modo stabile e sicuro
contro ribaltamento o spostamento. Posiziona-
re lo strumento di misura con l’attacco treppie-
de

13

 sulla filettatura del treppiede e serrare lo

strumento di misura con la vite di arresto del
treppiede stesso.
Allineare approssimativamente il treppiede.
Lo strumento di misura può essere trasportato
montato sul treppiede per brevi tratti. Per non
danneggiare lo strumento di misura, durante il
trasporto il treppiede deve essere tenuto in po-
sizione verticale e non deve essere p. es. appog-
giato sopra la spalla.

Allineamento dello strumento di misura

Con l’ausilio delle rotelline di livellamento

12

 alli-

neare lo strumento di misura in modo che la bolla
d’aria si trovi al centro della livella circolare

7

.

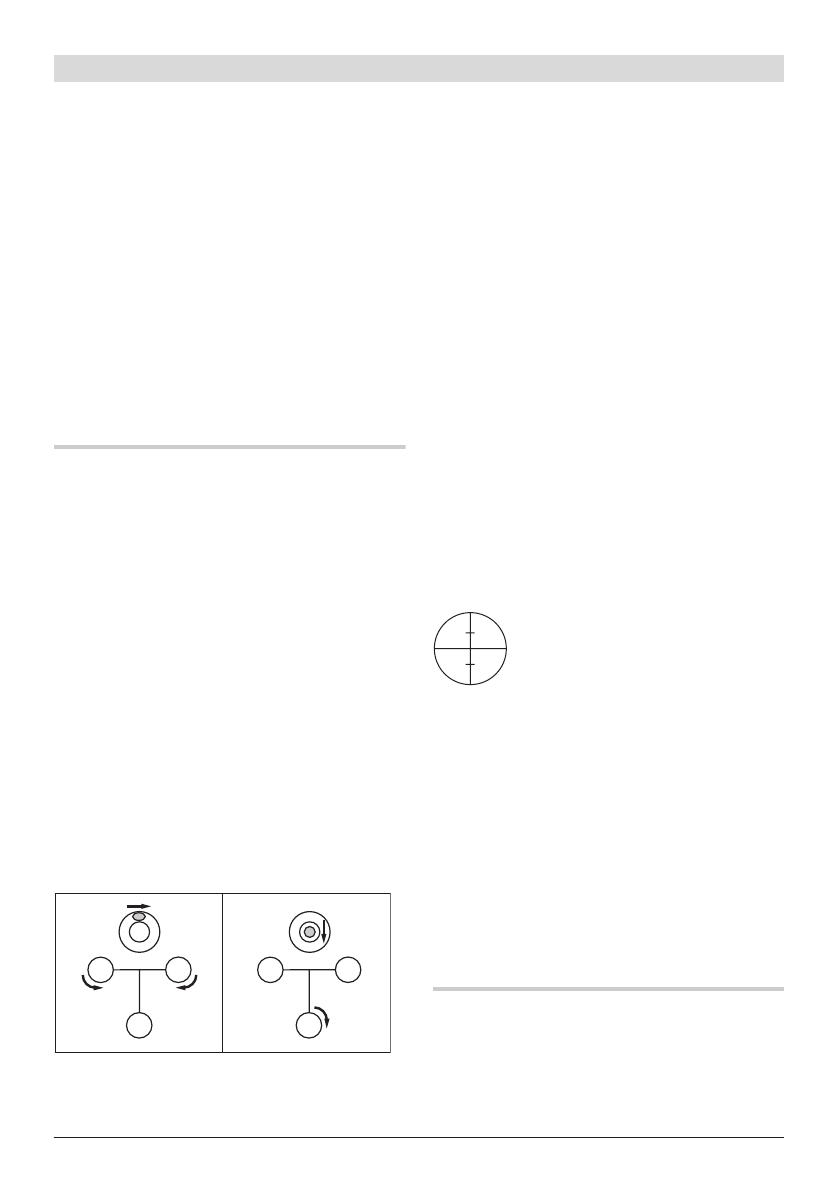

Ruotando le prime due rotelline di livellamento

A

 e

B

 portare la bolla d’aria in una posizione

centrale tra entrambe queste rotelline. Ruotare

quindi la terza rotellina di livellamento

C

 fino a

quando la bolla d’aria si trova al centro della li-
vella circolare.
Dopo la stabilizzazione della livella circolare, ev.
divergenze ancora presenti dalla linea orizzonta-
le dello strumento di misura vengono compen-
sate dal comparatore.
Durante il lavoro controllare regolarmente
(p. es. guardando nello specchio della livella

3

),

se la bolla d’aria si trova ancora al centro della
livella circolare.

Centratura dello strumento di misura sopra un
punto del terreno

In caso di necessità centrare lo strumento di mi-
sura sopra un punto del terreno. Per questa
operazione appendere il filo a piombo

20

 alla vi-

te di arresto del treppiede. Allineare lo strumen-
to di misura sopra al punto del terreno spostan-
do lo strumento di misura sul treppiede oppure
regolando il treppiede stesso.

Messa a fuoco del cannocchiale

Togliere il coperchio di protezione dall’obiet-
tivo

1

.

Puntare il cannocchiale su un obiet-
tivo chiaro oppure tenere un foglio
di carta bianco davanti all’obiettivo

1

. Ruotare sull’oculare

6

 fino a quan-

do il reticolo è visibile in modo niti-
do e in nero.

Puntare il cannocchiale sulla stadia di livella-
mento, se necessario con l’ausilio del congegno
di mira approssimativa

2

. Ruotare sulla manopo-

la per la messa a fuoco

16

 fino a quando il cam-

po di gradazione è visibile in modo nitido. Ruo-
tando l’azionamento di precisione laterale

14

,

allineare precisamente il reticolo al centro della
stadia di livellamento.
Se il cannocchiale é stato messo a fuoco corret-
tamente, il reticolo e l’immagine della stadia di
livellamento non devono spostarsi uno verso
l’altra se vien mosso l’occhio dietro all’obiettivo.

Funzioni di misurazione

Posizionare sempre precisamente la stadia di li-
vellamento in modo verticale. Puntare lo stru-
mento di misura allineato e messo a fuoco sulla
stadia di livellamento in modo che il reticolo si
trovi al centro della stadia di livellamento.

C

B

A

C

B

A

2.

1.
