Evitar que instrumento de medição sofra
qualquer tipo de golpes ou quedas.

Após

fortes influências exteriores no instrumento
de medição, deveria sempre ser realizado um
controlo de exactidão antes de continuar a
trabalhar (veja “Controlo de precisão do ins-
trumento de medição” página 33).

f

Colocar o instrumento de medição na mala
fornecida, se tiver que transportá-lo por
longas distâncias (p. ex. no carro). O instru-
mento de medição deve ser colocado na ma-
la na posição correcta.

O condensador deve

ser travado ao ser colocado na mala, caso
contrário ele poderá ser danificado por movi-
mentos fortes.

Posicionar e alinhar o instrumento de

medição

Montagem no tripé

Instalar o tripé de forma estável e segura, de
modo que não possa tombar nem escorregar.
Colocar o instrumento de medição com o aloja-
mento do tripé

13

 sobre a rosca do tripé e atar-

raxar o instrumento de medição com o parafuso
de fixação do tripé.
Alinhar aproximadamente o tripé.
Para o transporte em curtas distâncias, o instru-
mento de medição pode ser transportado mon-
tado no tripé. Para que o instrumento de medi-
ção não seja danificado, é necessário que
durante o transporte o tripé seja segurado na
vertical e, p. ex., não seja transportado deitado
por cima dos ombros.

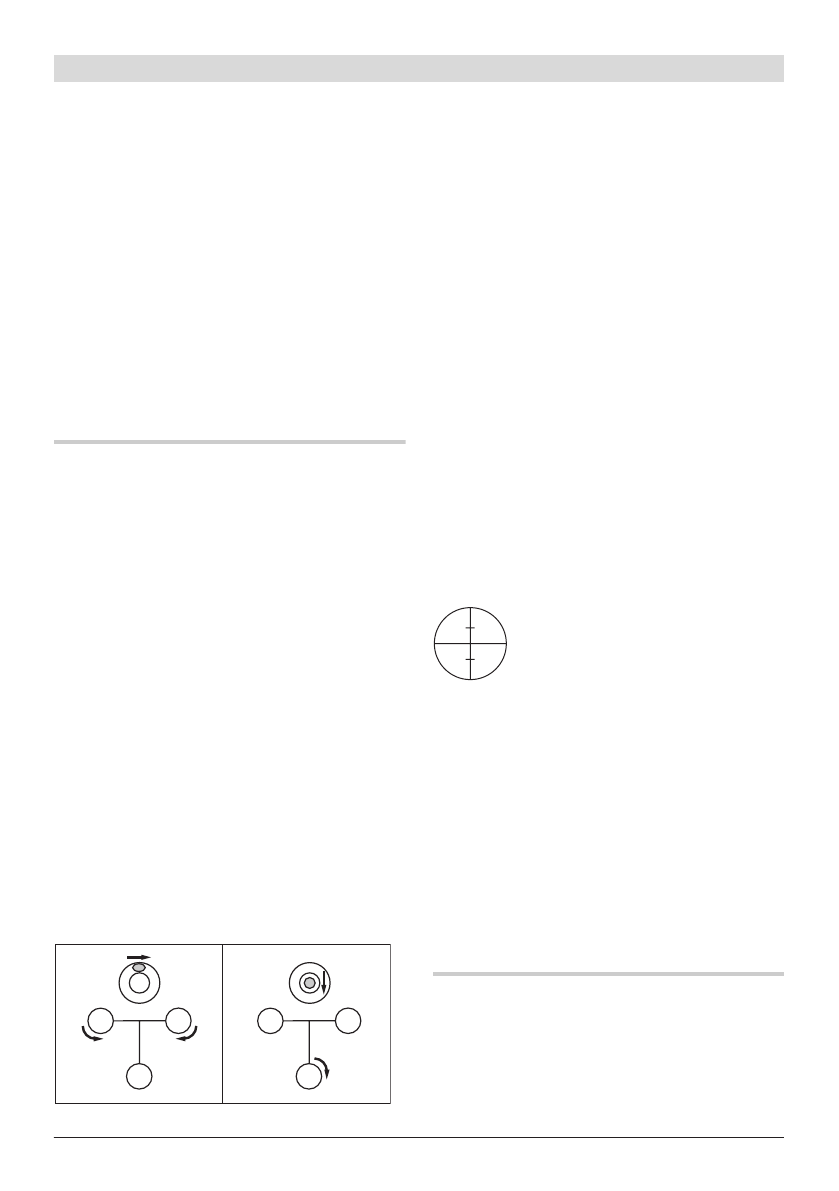

Alinhar o instrumento de medição

Alinhar o instrumento de medição com ajuda
dos parafusos de nivelamento

12

, de modo que

a bolha de ar se encontre no centro do nível de
bolha de ar

7

.

Colocar a bolha de ar numa posição central en-
tre estes dois parafusos, girando os primeiros
dois parafusos de nivelamento

A

 e

B

. Girar o ter-

ceiro parafuso de nivelamento

C

, até a bolha de

ar estar no centro do nível de bolha de ar.
Quaisquer divergências do instrumento de medi-
ção, da horizontal, após o ajuste do nível de bolha
de ar, serão compensadas pelo compensador.
Controlar regularmente durante o trabalho
(p. ex. olhando para o nível de bolha de ar

3

), se

a bolha de ar ainda se encontra no centro do ní-
vel de bolha de ar.

Centrar o instrumento de medição sobre um
ponto no chão

Quando necessário, deverá centrar o instrumen-
to de medição sobre um ponto no chão. Pendu-
rar o prumo

20

 no parafuso de fixação do tripé.

Alinhar o instrumento de medição sobre o ponto
do chão, deslocando o instrumento de medição
sobre o tripé ou deslocando o tripé.

Focalizar o telescópio

Retirar a capa de protecção da objectiva

1

.

Apontar o telescópio na direcção de
um objecto claro ou segurar uma fo-
lha de papel branca na frente da ob-
jectiva

1

. Girar o ocular

6

 até poder

ver nítidamente o retículo e em pre-
to profundo.

Apontar o telescópio para a régua de nivelamen-
to, se necessário com ajuda do colimador apro-
ximado

2

. Girar o botão de focalização

16

 até o

campo de divisão da régua niveladora puder ser
visto nitidamente. Apontar o retículo exacta-
mente para o centro da régua de nivelamento,
girando o parafuso de ajuste lateral

14

.

Com o telescópio correctamente focalizado, o
retículo e a imagem da régua de nivelamento
não devem se deslocar, um em relação ao outro,
se o olho se movimentar atrás do ocular.

Funções de medição

Sempre colocar a régua de nivelamento numa
posição exactamente vertical. Apontar o instru-
mento de medição, alinhado e focalizado, para a
régua de nivelamento, de modo que o retículo
esteja no centro da régua de nivelamento.

C

B

A

C

B

A

2.

1.
