130
|
Български
1 609 929 W93 | (31.5.10)
Bosch Power Tools

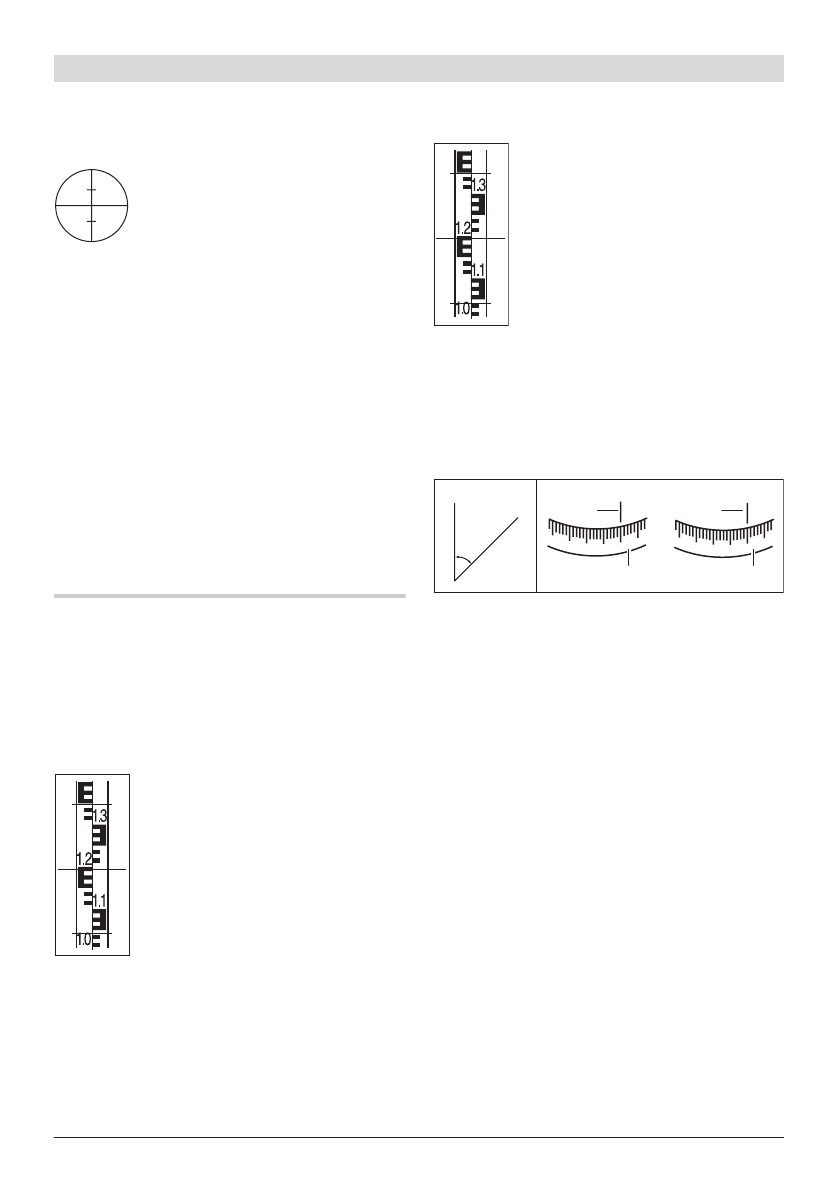

Фокусиране на далекогледната тръба
Махнете предпазната капачка от обектива
1
.
Насочете далекогледната тръба към
светъл обект или поставете бял лист
хартия пред обектива
1
. Завъртете
окуляра
6
, докато започнете да
виждате ясно черния нишковия
кръст.
Насочете далекогледната тръба към нивелира-
щата лата, при необходимост използвайте
визьора за грубо ориентиране
2
. Завъртете
ръкохватката за фокусиране
16
, докато
мерителните деления на нивелиращата лата
започнат да се виждат ясно. Чрез въртене на
ръкохватката за фино завъртане
14
докарайте
нишковия кръст точно в средата на
нивелиращата лата.
При правилно фокусирана далекогледна тръба
нишковият кръст и картината на нивелиращата
лата не трябва да се отместват един спрямо
друг, когато измествате леко окото си спрямо
окуляра.
Режими на измерване
Поставяйте нивелиращата лата винаги строго
вертикално. Насочете подравнения и фокуси-
ран измервателен уред към нивелиращата
лата, така че нишковият кръст да е разположен
в средата на нивелиращата лата.
Отчитане на височини
Отчетете височината на
нивелиращата лата спрямо
средната черта на нишковия кръст.
Измерената на фигурата височина
е 1,195 m.
Измерване на разстояния
Центрирайте измервателния уред
над точката, от която трябва да
бъде измерено разстоянието.
Отчетете височината на нивелира-
щата лата при горната и долната
черта на нишковия кръст. За да
получите разстоянието от измер-
вателния уред до нивелиращата
лата, умножете разликата на двете
височини със 100.
Измереното на фигурата разстояние е:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Измерване на ъгли
Центрирайте измервателния уред над точката,
от която трябва да измерите ъгъла.
Насочете измервателния уред към точка
A
.
Завъртете хоризонталния кръг
10
така, че
нулевата му точка да е срещу маркировката за
отчитане
9
. След това насочете измервателния
уред към точка
B
. Отчетете ъгъла по
маркировката
9
.
GOL 20 D/GOL 26 D: Отчетеният на примера
ъгъл е 45
°
.
GOL 20 G/GOL 26 G: Отчетеният на примера
ъгъл е 45 gon.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
OBJ_BUCH-1239-001.book Page 130 Monday, May 31, 2010 8:48 AM
