Magyar
|
105
Bosch Power Tools
1 609 929 W93 | (31.5.10)

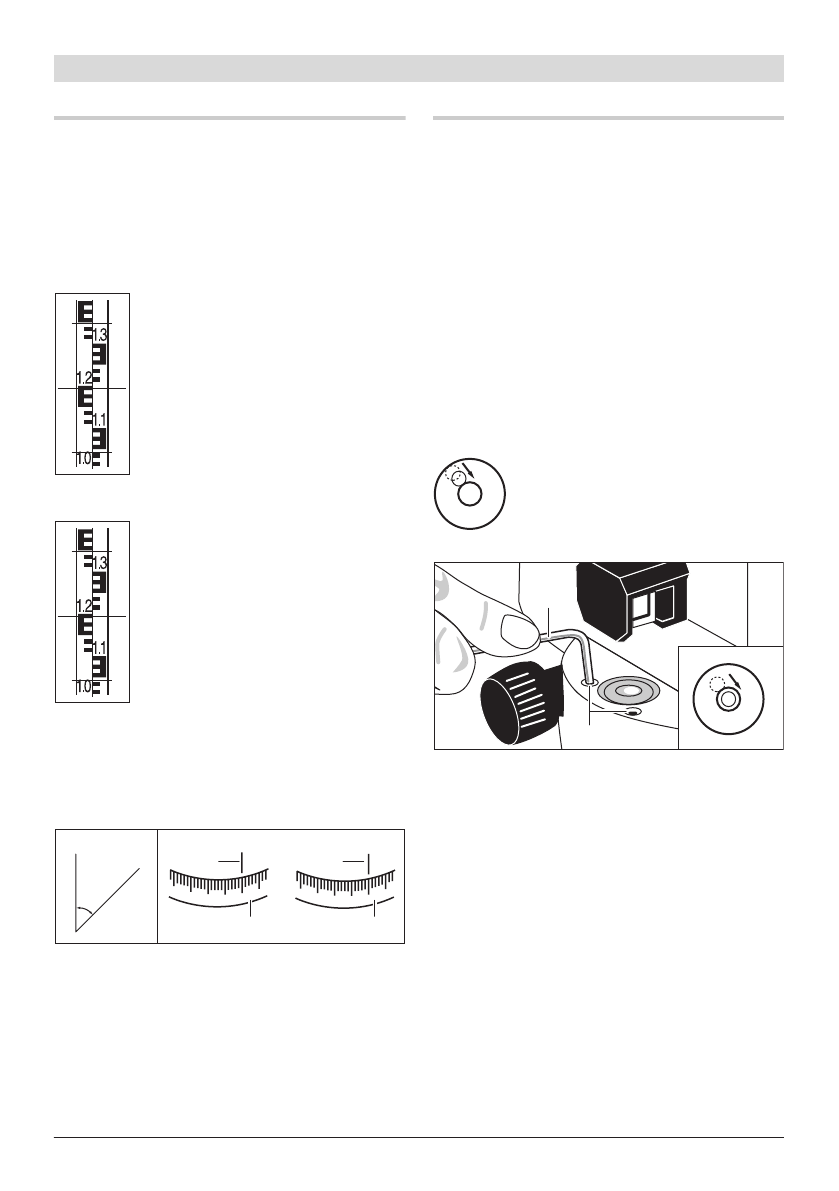

Mérési funkciók
A szintező vonalzót mindig pontosan
függőlegesen állítsa fel. Irányítsa a beállított
helyzetű és fókuszált mérőműszert a szintező
vonalzóra, úgy hogy a hajszálkereszt szintező
vonalzó közepére essen.
Olvassa le a magasságot
Olvassa le a szintező vonalzón a
hajszálkereszt középső vonalánál a
magasságot.
Az ábrán mért magasság: 1,195 m.
Távolság mérése
Központosítsa a mérőműszer azon
pont felett, amelytől kezdve meg
akarja mérni a távolságot.
Olvassa le a szintező vonalzón a
hajszálkereszt felső és alsó vonalánál
a magasságot. Szorozza meg százzal
a két magasság közötti különbséget,
hogy megkapja a mérőműszer és a
szintező vonalzó közötti távolságot.
Az ábrán a mért távolság:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Szögmérés
Központosítsa a mérőműszer azon pont felett,
amelyben kezdve meg akarja mérni a szöget.
Irányítsa a mérőműszert az
A
pontra. Forgassa
el a
10
vízszintes kört a nullpontjával a
9
leolvasó jel felé. Irányítsa a mérőműszert a
B
pontra. Olvassa le a
9
leolvasó jelnél a szög
értékét.
GOL 20 D/GOL 26 D: A példában mért szög: 45
°
.
GOL 20 G/GOL 26 G: A példában mért szög:
45 gon.
A mérőműszer pontosságának
ellenőrzése
Minden munkakezdés előtt valamint a
mérőműszer minden hosszabb szállítása után
ellenőrizze a mérőműszer szintezési és kijelzési
pontosságát.
A szelencés libella ellenőrzése
Állítsa be a úgy a mérőműszert a
12
talpcsavarok
segítségével, hogy a légbuborék a
7
szelencés
libella középpontjában legyen.
Forgassa el a távcsövet 180
°
-kal. Ha a levegőbu-
borék már nincs a
7
szelencés libella közép-
pontjában, a szelencés libellát utána kell állítani.
A szelencés libella utánállítása
Forgassa el a
12
talpcsavarokat és
hozza a
7
szelencés libella
légbuborékját az ellenőrzési eljárás
véghelyzete és a középpont közötti
helyzetbe.
Ezután forgassa el a
17
imbuszkulccsal addig a
11
beállító csavarokat, amíg a légbuborék a
szelencés libella középpontjába kerül.
Ellenőrizze a szelencés libellát, ehhez forgassa
el a távcsövet 180
°
-kal. Szükség esetén
ismételje meg a beállítási eljárást vagy forduljon
a Bosch vevőszolgálathoz.
A kompenzátor ellenőrzése
A mérőműszer beállítása és fokuszálása után
olvassa le egy referencia pontban a magasságot.
Ezután nyomja meg, majd ismét engedje el a
kompenzátor
8
reteszelő gombját. Mérje ismét a
referencia pontban a magasságot.
Ha a két magasság nem esik pontosan egybe,
javíttassa meg a mérőműszert egy Bosch-
vevőszolgálattal.
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-001.book Page 105 Monday, May 31, 2010 8:48 AM
