Svenska |
57
Bosch Power Tools
1 609 929 W93 | (31.5.10)

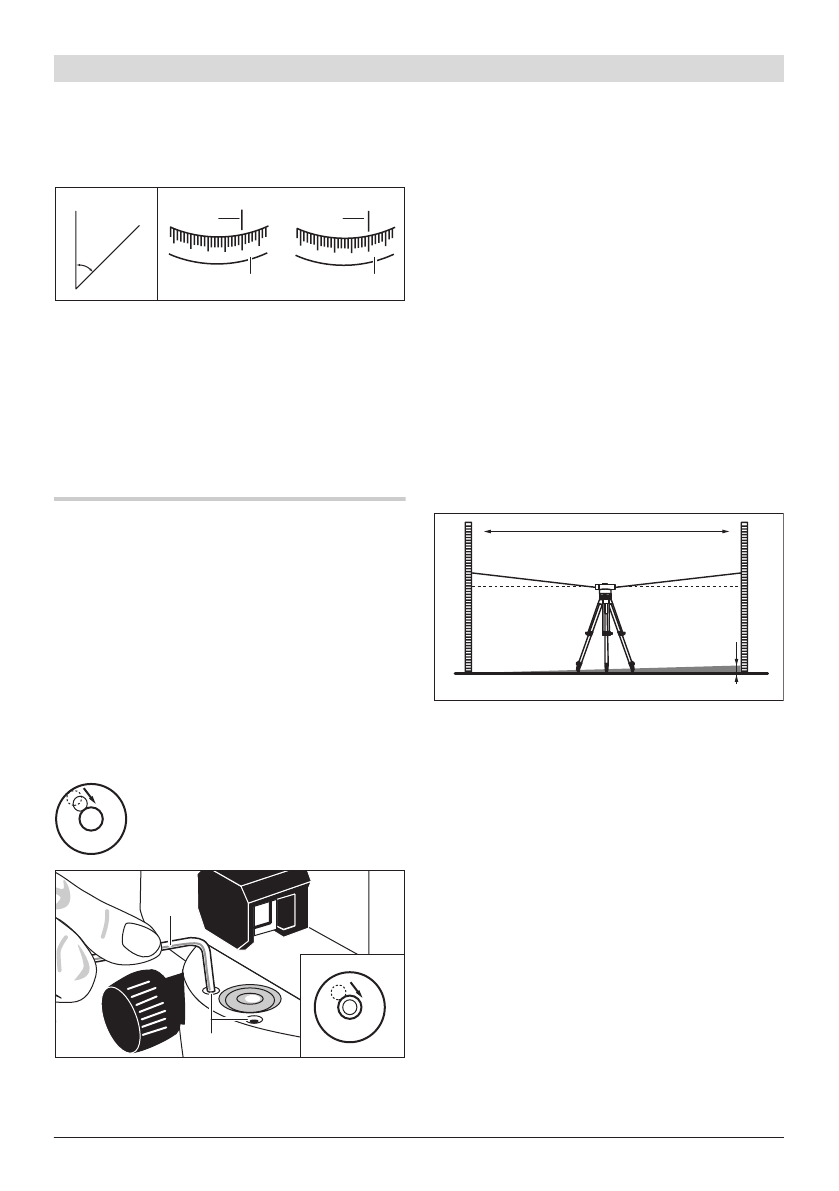

Vinkelmätning
Centrera mätverktyget ovanför den punkt från
vilken vinkeln ska mätas.
Rikta mätverktyget mot punkten
A
. Vrid horison-
talcirkelns
10
nollpunkten fram till avläsnings-
märket
9
. Rikta sedan mätverktyget mot punk-
ten
B
. Avläs vinkeln vid avläsningsmärket
9
.
GOL 20 D/GOL 26 D: I exemplet uppmätt vinkel:
45° .
GOL 20 G/GOL 26 G: I exemplet uppmätt vinkel:
45 gon.
Kontroll av mätverktygets noggrannhet
Kontrollera mätverktygets nivellerings- och indi-
keringsnoggrannhet innan arbetet påbörjas och
efter en längre transport av mätverktyget.
Kontrollera doslibellen
Rikta in mätverktyget med fotskruvarna
12
så att
luftblåsan ligger i centrum på doslibellen
7
.
Vrid nu tubkikaren 180 ° . Om luftblåsan inte
längre står i centrum på doslibellen
7
måste do-
slibellen justeras.
Dosenlibellens justering
Ställ in luftblåsan i doslibellen
7
ge-
nom att vrida fotskruvarna
12
till ett
läge mittemellan kontrollförloppets
slutläge och centrum.
Vrid med sexkantnyckeln
17
justerskruvarna
11
tills luftblåsan står i doslibellens centrum.
Kontrollera doslibellen genom att vrida tubkika-
ren 180 ° . Upprepa justeringen, om så behövs
eller kontakta vid behov Bosch-servicen.
Kontrollera kompensatorn
Mät höjden vid en referenspunkt efter det mät-
verktyget riktats upp och fokuserats. Tryck se-
dan kompensatorns låsknapp
8
och släpp den
igen. Mät på nytt höjden vid referenspunkten.
Om höjderna inte exakt stämmer överens, låt
mätverktyget repareras hos en Bosch service-
verkstad.
Kontrollera hårkorset
För kontroll krävs en ca 30 m lång mätsträcka.
Ställ upp mätverktyget i mitten och nivellerings-
lattorna
A
och
B
vid mätsträckans båda ändor.
Avläs höjden vid båda nivelleringslattorna efter
det mätverktyget riktats upp och fokuserats.
Beräkna differensen
d
mellan höjden
a
1
vid ni-
velleringslattan
A
och höjden
b
1
vid nivellerings-
lattan
B
.
Exempel:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
20
10
0
A
40
50
60
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-001.book Page 57 Monday, May 31, 2010 8:41 AM
