Evite cualquier golpe o caída del aparato de
medición.

Si el aparato de medición ha sufri-

do un mal trato, antes de continuar trabajan-
do con él deberá realizarse una comproba-
ción de la precisión (ver “Comprobación de
la precisión del aparato de medición”,
página 27).

f

Guarde el aparato de medición en el maletín
suministrado al transportarlo en largas dis-
tancias (p. ej. en el coche). Observe que el
aparato de medición vaya correctamente
colocado dentro del maletín.

Al colocarlo en

el maletín, el compensador es inmovilizado
para evitar que éste se dañe al quedar some-
tido a una fuerte agitación.

Colocación y nivelación del aparato de

medición

Montaje sobre un trípode

Coloque el trípode de manera estable para que
no pueda volcar ni resbalar. Encare la fijación
para trípode

13

 del aparato de medición con la

rosca del trípode, y sujete el aparato de medi-
ción apretando el tornillo de fijación del trípode.
Nivele el trípode de forma aproximada.
En tramos cortos puede transportarse el aparato
de medición teniéndolo montado en el trípode.
Para no dañar el aparato de medición, el trípode
deberá mantenerse vertical durante el transporte
y jamás manteniéndolo horizontal sobre sus es-
paldas.

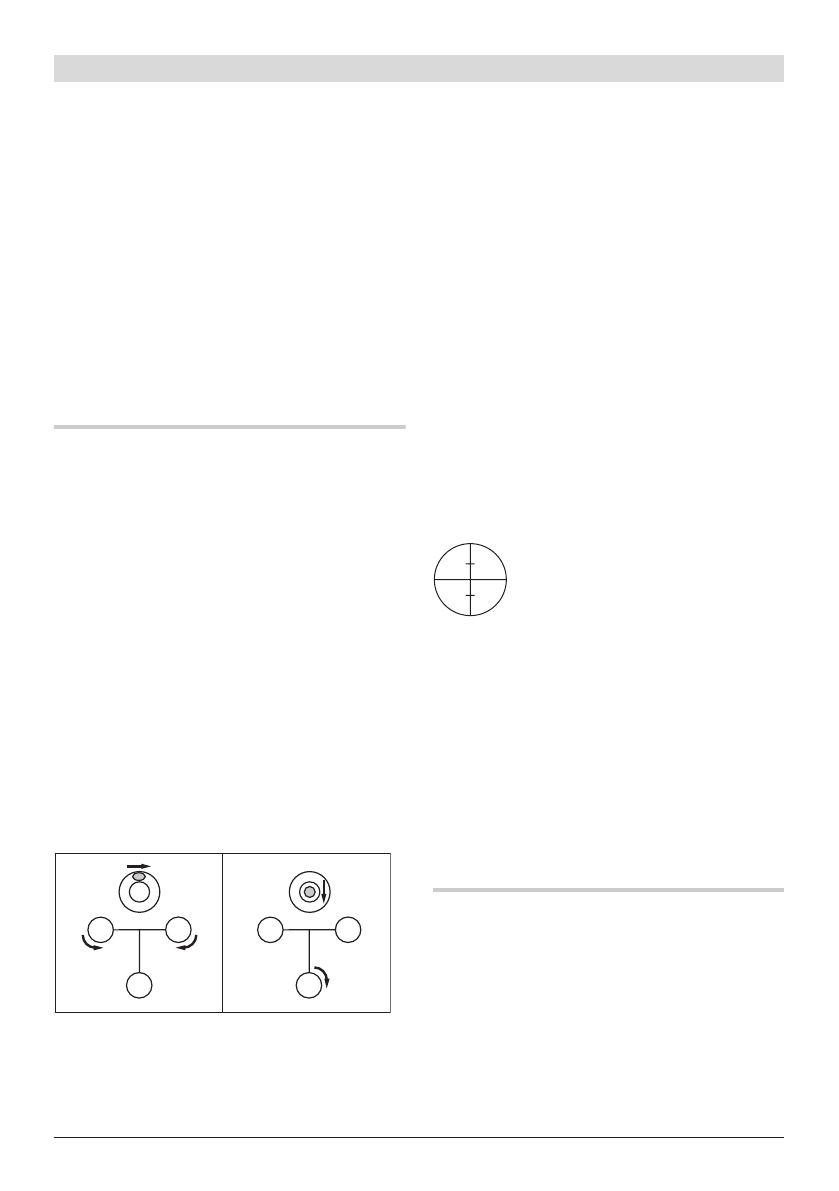

Nivelación del aparato de medición

Nivele el aparato de medición con los tornillos
de nivelación

12

 de manera que la burbuja de ai-

re se encuentre en el centro del nivel esférico

7

.

Gire ambos tornillos de nivelación

A

 y

B

 de mo-

do que la burbuja de aire quede en una posición
intermedia entre ambos tornillos. Ajuste enton-
ces el tercer tornillo de nivelación

C

 hasta situar

la burbuja de aire en el centro del nivel esférico.

Tras ajustar el aparato de medición con el nivel
esférico corrija con el compensador la desvia-
ción respecto a la horizontal que todavía pudie-
ra existir.
Durante el trabajo controle con regularidad
(p. ej. mirando por el espejo del nivel

3

) si la bur-

buja se encuentra todavía en el centro del nivel
esférico.

Centrado del aparato de medición respecto a
un punto en el suelo

Si fuese preciso, centre el aparato de medición
respecto a un punto en el suelo. Para ello, sus-
penda la plomada

20

 del tornillo de fijación del

trípode. Haga coincidir el aparato de medición
con el punto del suelo, ya sea desplazando el
aparato de medición sobre el trípode o despla-
zando el trípode.

Enfoque del anteojo

Retire la tapa protectora del objetivo

1

.

Dirija el anteojo contra un objeto cla-
ro o coloque una hoja de papel blan-
co frente al objetivo

1

. Gire el ocular

6

 hasta percibir el retículo nítidamen-

te y de un color negro intenso.

Apunte el anteojo contra la mira de nivelación
ayudándose, dado el caso, del visor

2

. Gire el

botón de enfoque

16

 hasta que consiga ver níti-

damente las divisiones en la mira de nivelación.
Utilice el ajuste fino lateral

14

 para hacer coinci-

dir exactamente la cruz reticular con el centro
de la mira de nivelación.
Si el enfoque del anteojo es correcto, la cruz re-
ticular y la imagen de la mira de nivelación no
deben desplazarse entre sí al mover el ojo de-
trás del ocular.

Funciones de medición

Siempre coloque la mira de nivelación perfecta-
mente vertical. Apunte el aparato de medición
nivelado y enfocado contra la mira de nivelación
de manera que la cruz reticular coincida con el
centro de la mira de nivelación.

C

B

A

C

B

A

2.

1.
