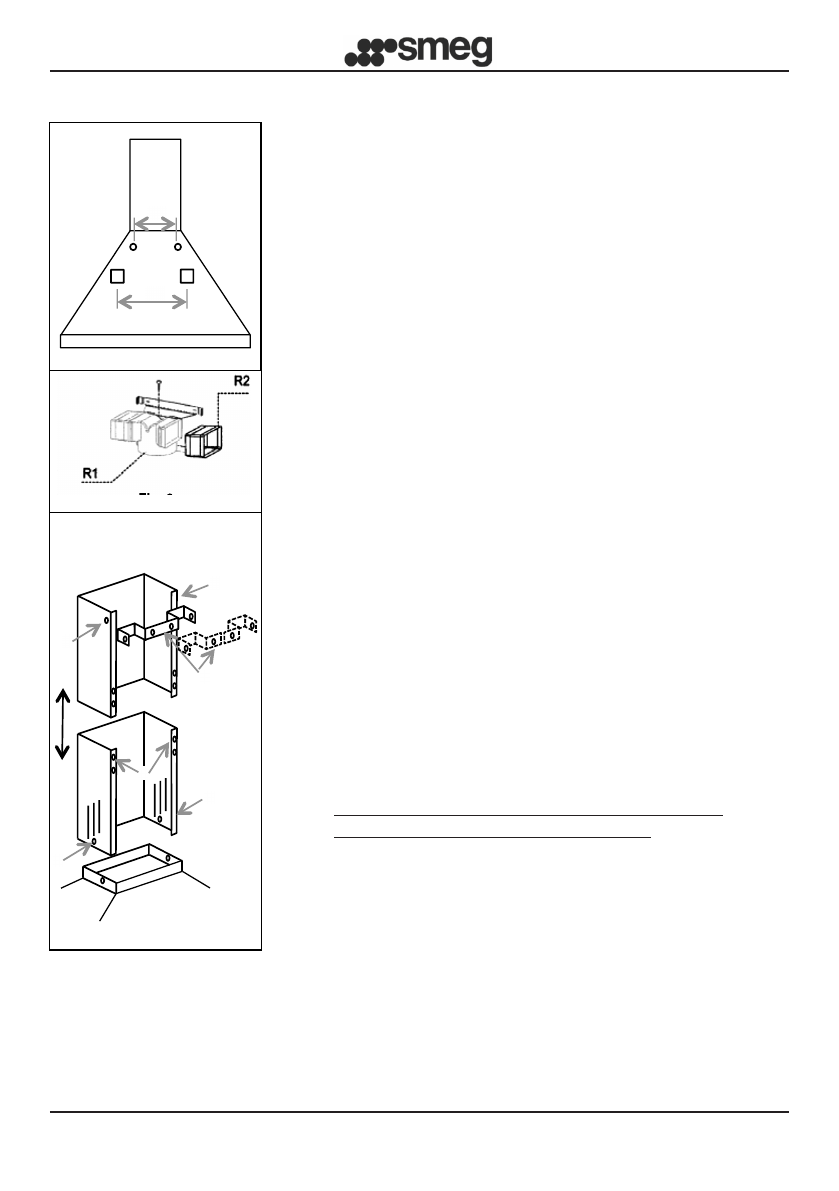

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

PT

4

VERSÃO FILTRANTE:

Deixar  a  linha  de  entrada  ao  motor  livre.  Instalar  os  filtros

com carvão ativado conforme ilustrado na pág. 8.

Se a

  chaminé  não  for  dotada  de  filtros  de  carvão  ativado,

é  necessário  adquiri-los  separadamente  junto  ao  centro

autorizado Smeg mais próximo.

Alguns  modelos  prevêem  de  série  um  conjunto  de  juntas

(fig.  5)  a  ser  fixado  na  parede  através  de  elementos  de

expansão,  a  uma  altura  apropriada  para  poder  canalizar

correctamente  o  fluxo  de  ar  até  as  aberturas  de  saída.

Inserir lateralmente as extensões R2 na junta R1. Conectar

a junta R1 à saída do corpo da chaminé através de um tubo

com diâmetro de 150 mm.

•  MONTAGEM DAS CHAMINÉS (fig. 7):

Posicionar o estribo das condutas, único ou em duas

peças (K) no limite superior desejado.

Marcar os dois furos na parede para a fixação do estribo.

Furar  e  fixar  o  estribo  com  os  parafusos  e  buchas  de

expansão fornecidos de série.

Posicionar  com  cuidado  o  conjunto  de  condutas  na

chaminé.  Fixar  a  conduta  inferior  na  chaminé  através

dos parafusos Z. Estender cuidadosamente a conduta

superior até o respectivo limite.

Fixar,  através  dos  parafusos  L,  a  conduta  superior  ao

estribo K.

•  LIGAÇÃO ELÉTRICA

•  As operações de ligação elétrica devem ser

realizadas por técnicos qualificados.

Em caso de ligação eléctrica direta, será necessário

interpor entre o aparelho e a rede um interruptor bipolar

com  abertura  mínima  entre  os  contactos  de  3  mm,

idoneamente dimensionado em função da carga e

conforme a normativa vigente.
