FR

3

CONSIGNES POUR L'INSTALLATION :

La hotte est munie de tous les accessoires nécessaires à

l'installation.

La distance minimale entre le plan inférieur

de la hotte et la plaque de cuisson doit être au moins

de 650 mm

(Fig. 1)

. Si l’entrée du moteur est munie d’un

clapet de non-retour des fumées, s’assurer qu’il puisse

s’ouvrir et se fermer librement.

Pour faciliter l'installation il est conseillé de suivre les

opérations indiquées ci-après :

1)  La hotte doit être centrée par rapport à la  plaque de

cuisson.

2)

Selon le modèle de hotte, différents modes d'installation

ont été prévus. Déterminer le propre système de fixation

parmi les suivants :

a)  2  crochets  de  nivellement  avec  fixation  à  l'aide  de

chevilles à expansion fournies (fig 2)

b)  Étrier  de  nivellement  à  l'avant  avec  fixation  à  l'aide

de chevilles à expansion fournies (fig. 3)

c)  Pour les modèles en ile faire référence à l'annexe

d'installation spécifique.

N.B.  :  Les  systèmes  de  fixation  a)  et  b)  sont  placés  à

l'arrière de la hotte dans les trous L1 (Fig. 5).

3)  Enlever  les  filtres  anti-graisse,  positionner  la  hotte  sur

le mur et tracer la position de référence des trous pour

l'ancrage du système correspondant de fixation.

4)  Effectuer les 2 trous tracés au préalable après avoir

enlevé la hotte du mur.

5)

Ancrer le système de fixation au mur en serrant la cheville

à expansion.

6)

Tracer sur le mur les trous L2 pour fixer en toute sécurité

les chevilles dans les trous. (chevilles fournies)

7)

Suspendre la hotte au système de fixation (fig. 2 et 3) et

effectuer la mise à niveau en agissant sur la vis de réglage.

8)  Fixer en sécurité la hotte en serrant à fond les deux vis à

expansion des trous L2

SYSTÈME DE CONNEXION DE L'AIR :

Version ASPIRANTE :

 Raccorder à la sortie du moteur le

conduit d’expulsion des fumées d’un diamètre interne Ø150

mm. Le conduit d’expulsion ne doit pas avoir un Ø inférieur à

120 mm.

Attention si la hotte est munie de filtre au charbon actifs,

celui-ci doit être retiré (voir la page  8)

Déviation pour l’Allemagne :

Lorsque la hotte de cuisine et les appareils alimentés avec

une énergie autre que l’énergie électrique sont en marche

simultanément, la pression négative dans le local ne doit

pas dépasser 4 Pa (4 x 10

-5

 bar).

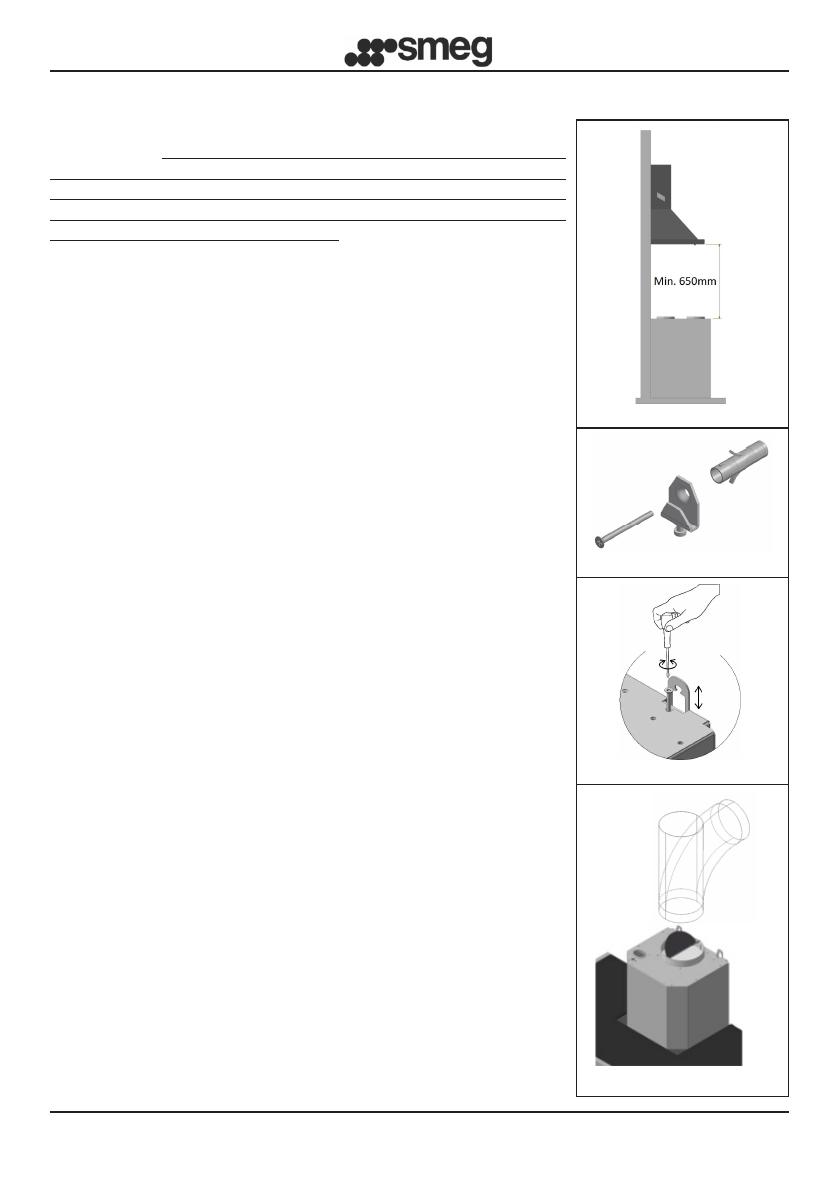

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
