Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

PL

4

Wersja FILTRUJĄCA:

Pozostawić  dostęp  do  wejścia  silnika.  Zainstalować  filtr

węglowy w sposób opisany na str. 8.

Jeśli okap nie jest wyposażony w filtr węglowy, należy kupić

go oddzielnie w najbliższym autoryzowanym centrum Smeg.

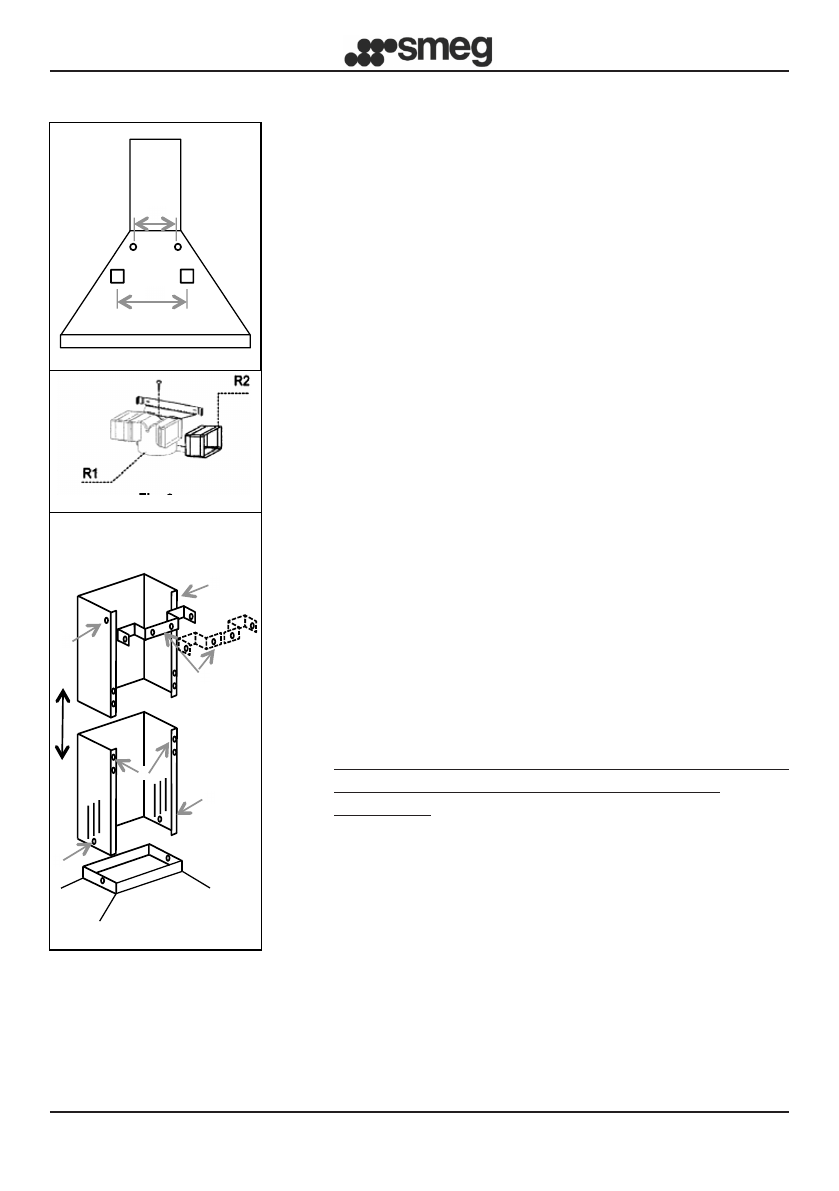

Niektóre modele są wyposażone w zespół złączy (Rys.6) do

mocowania na ścianie za pomocą kołków rozprężających na

odpowiedniej  wysokości  w  celu  przekierowania  przepływu

powietrza do szczelin komina. Umieścić przedłużenia R2 na

bokach złącza R1. Przyłączyć złącze R1 do wyjścia korpusu

okapu za pomocą przewodu o średnicy 150mm.

•  INSTALACJA KOMINÓW (Rys. 7):

Umieścić  wspornik  komina  (K)  w  górnej,  w  formie

jednego elementu lub dwóch na wybranej granicy.

Aby zamocować wspornik, należy wykonać dwa otwory

w  ścianie.  Wywiercić  otwór  i  zamocować  wspornik  za

pomocą kołków rozprężających z wyposażenia.

Ostrożnie  umieścić  zespół  kominów  na  okapie.

Przymocować  dolny  komin  do  okapu  za  pomocą  śrub

Z. Ostrożnie umieścić górny komin aż do górnej granicy.

Przymocować górny komin do wspornika komina K za

pomocą śrub L.

•  POŁĄCZENIE ELEKTRYCZNE

•

Zaleca się, aby czynności połączenia elektrycznego

były wykonywane przez wykwalifikowanego

instalatora.

W  przypadku  połączenia  elektrycznego  bezpośrednio

z  siecią  należy  umieścić  wyłącznik  dwubiegunowy

między  urządzeniem  a  siecią  z  minimalnym  otworem

między stykami o wielkości 3mm, o wielkości zgodnej z

obciążeniem i z obowiązującymi przepisami.
