FILTRANTE:

Lasciare libero l’imbocco motore. Installare i filtri al carbone

attivo come illustrato a pag.8.

Se  la  cappa  non  è  provvista  di  filtro  al  carbone  attivo  è

necessario acquistarlo separatamente rivolgendosi presso

il centro Smeg autorizzato più vicino.

Per alcuni modelli è previsto di serie un gruppo raccordi

(Fig.6) da fissare a parete mediante tasselli ad espansione

ad  una  altezza  opportuna  in  modo  da  canalizzare  il  flusso

dell’aria in corrispondenza delle feritoie camino. Inserire

lateralmente le prolunghe R2 sui raccordo R1. Collegare il

raccordo R1 all’uscita del corpo cappa per mezzo di un tubo

di diametro D.150mm.

•  MONTAGGIO CAMINI (fig. 7):

Posizionare la staffa camino, unica o in due pezzi (K) al

limite superiore desiderato.

Tracciare i due fori sulla parete per il fissaggio della staffa.

Forare e fissare la staffa con i tasselli ad espansione in

dotazione.

Posizionare con cura il gruppo camini sulla cappa.

Fissare il camino inferiore mediante le viti Z alla cappa.

Estendere  con  attenzione  il  camino  superiore  fino  al

limite superiore.

Bloccare mediante le viti L il camino superiore alla staffa

camino K.

•  CONNESSIONE ELETTRICA

•  Si raccomanda che le operazioni di collegamento

elettrico vengano eseguite da un installatore

qualificato.

Nel caso di collegamento elettrico diretto alla rete

è necessario interporre tra l’apparecchio e la rete un

interruttore bipolare con apertura minima tra i contatti di

3mm, dimensionato al carico e rispondente alle norme

in vigore.

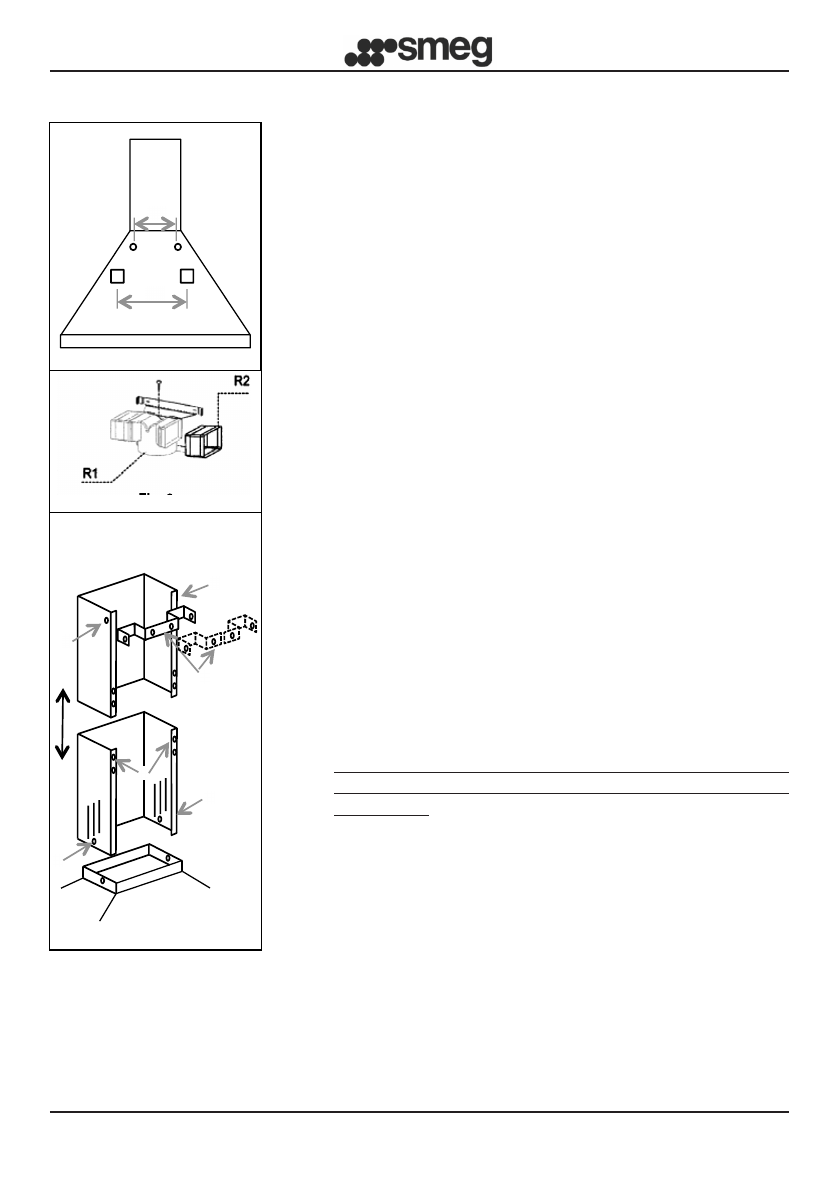

Fig. 5
