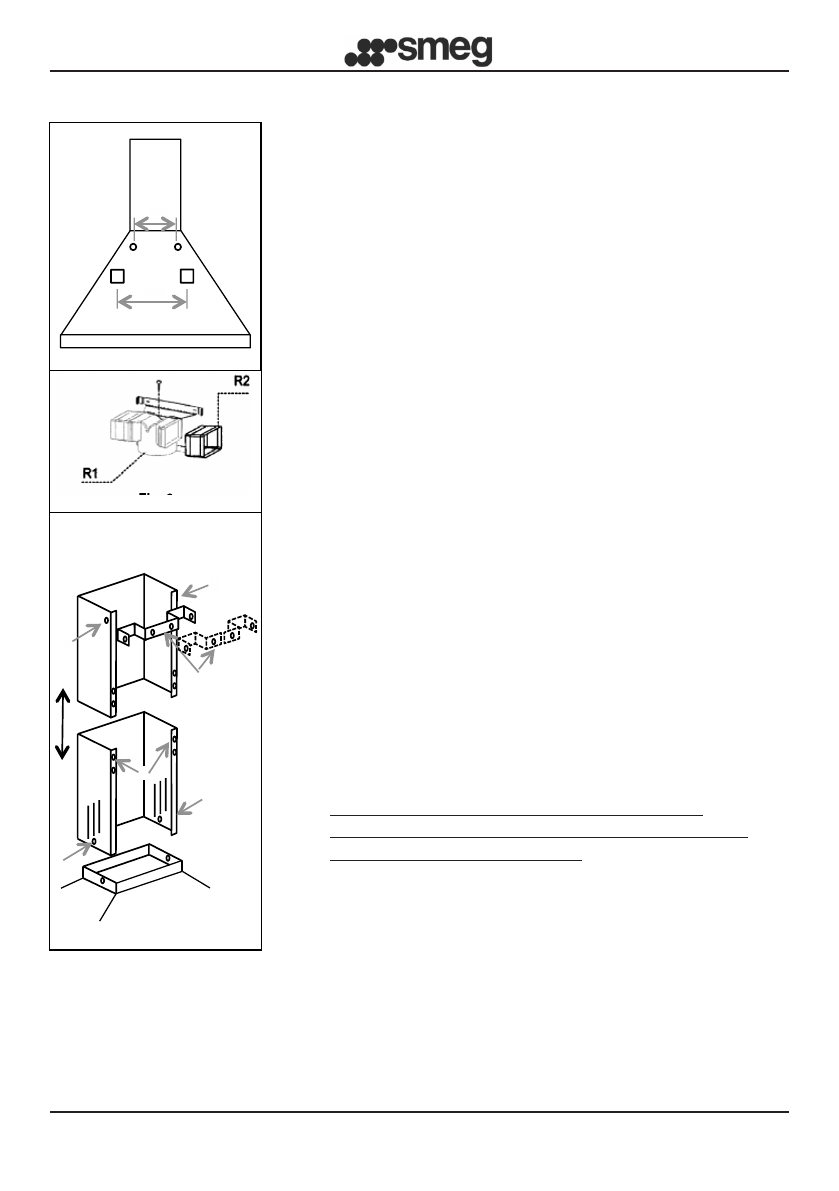

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

DE

4

UMLUFTVERSION:

Den  Motoreingang  frei  lassen.  Die  Aktivkohlefilter  so

installieren, wie auf Seite 8 gezeigt.

Wenn  die  Haube  über  keinen Aktivkohlefilter  verfügt,  muss

dieser  separat  gekauft  werden,  indem  man  sich  an  ein

autorisiertes Kundendienstzentrum von Smeg wendet.

Für  einige  Modelle  wird  ein  Set  mit  Anschlüssen  (Fig.  6)

mitgeliefert,  die  mit  Spreizdübeln  auf  einer  geeigneten

Höhe  an  der  Wand  befestigt  werden,  um  den  Luftfluss  in

Übereinstimmung  mit  den  Kaminschlitzen  zu  kanalisieren.

Die Verlängerungen R2 seitlich an den AnschlüssenR1

einführen. Den Anschluss R1 über ein Rohr mit Durchmesser

150 mm am Ausgang des Haubenkörpers anschließen.

•  MONTAGE KAMINE (Abb. 6):

Den  ein-  oder  zweiteiligen  Kaminbügel  (K)  auf  der

gewünschten oberen Höhe positionieren.

Die  beiden  Bohrungen  zum  Befestigen  des  Bügels  an

der  Wand  anzeichnen.  Bohren  und  den  Bügel  mit  den

mitgelieferten Spreizdübeln befestigen.

Die Kamineinheit sorgfältig auf der Haube positionieren

Den  unteren  Kaminteil  mit  den  Schrauben  Z  an  der

Haube  befestigen.  Den  oberen  Kaminteil  vorsichtig  bis

zur oberen Grenze ausziehen.

Mithilfe  der  Schrauben  L  den  oberen  Kaminteil  am

Kaminbügel K befestigen.

•  ELEKTRISCHER ANSCHLUSS

•

Es ist wichtig, dass die Tätigkeiten für den

elektrischen Anschluss von einem qualifizierten

Elektriker ausgeführt werden.

Bei  einem  direkten  elektrischen  Anschluss  ist  es

notwendig,  zwischen  dem  Gerät  und  dem  Stromnetz

einen zweipoligen Schalter anzubringen, der eine

Mindestöffnung von 3 mm zwischen den Kontakten hat,

der Belastung angepasst ist und den geltenden Normen

entspricht.
