РУС

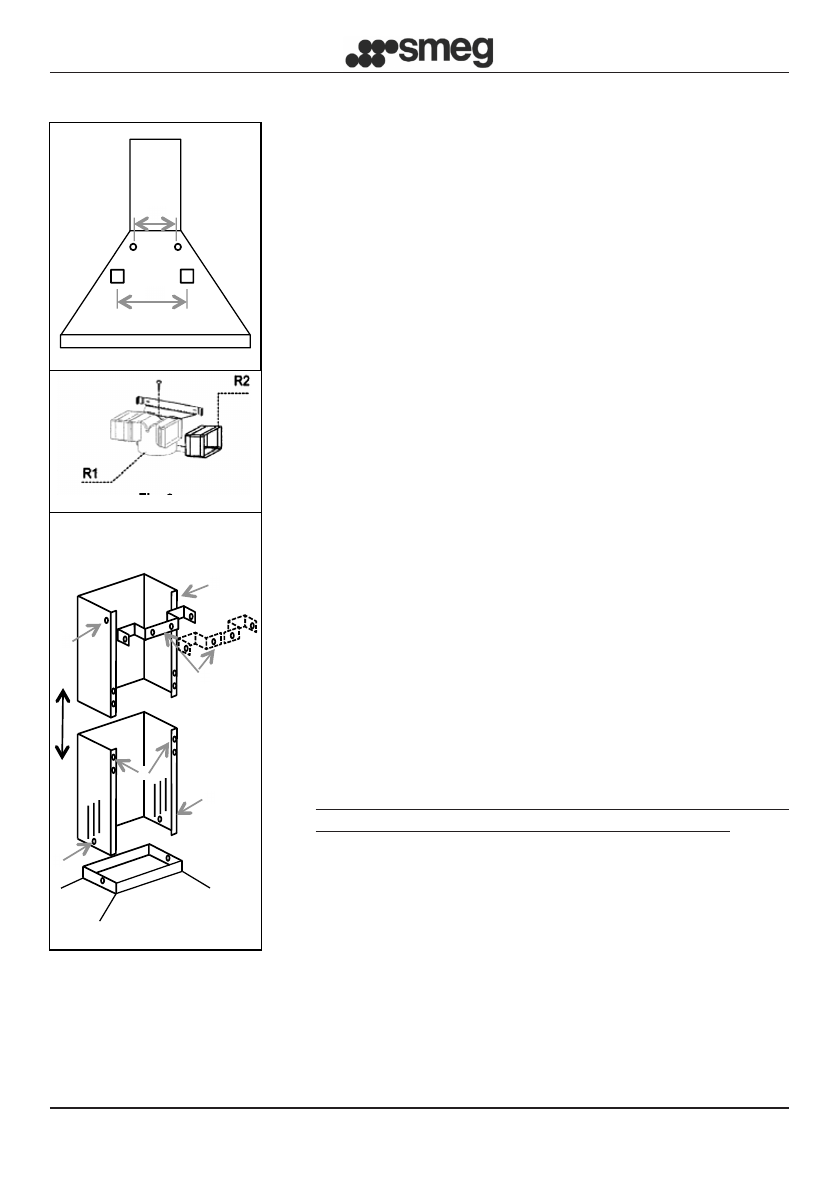

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

4

Вариант с ФИЛЬТРАЦИЕЙ ВОЗДУХА:

Оставить свободным входное отверстие двигателя. Установить

фильтры на активированном угле, как показано на стр. 8.

Если  вытяжка  не  оснащена  фильтром  на  активированном

угле,  необходимо  приобрести  его  отдельно  в  ближайшем

авторизованном центре «Smeg».

Для  некоторых  моделей  серийно  предусмотрен  набор

переходников  (Рис.  6)  для  крепления  на  стену  посредством

клиновых  анкеров  на  подходящей  высоте  для  направления

потока воздуха в соответствии с отверстиями вентиляционной

трубы.  Вставить  сбоку  удлинители  R2  на  переходник  R1.

Подсоединить переходник R1 к выходу из корпуса вытяжки при

помощи трубы диаметром D.150 мм.

•  МОНТАЖ ДЫМОХОДОВ (Рис. 7):

Расположить  кронштейн  дымохода,  состоящий  из  одной

или двух деталей (K) в желаемой крайней верхней точке.

Разметить  два  отверстия  на  стене  для  крепления

кронштейна.  Просверлить  отверстия  и  закрепить

кронштейн клиновыми анкерами из комплекта.

Аккуратно  расположить  набор  вентиляционных  труб  над

вытяжкой.  Закрепить  нижнюю  вентиляционную  трубу

винтами  Z  к  вытяжке.  Внимательно  протянуть  верхнюю

вентиляционную трубу до верхнего придела.

Закрепить с помощью винтов L верхнюю вентиляционную

трубу к кронштейну вентиляционной трубы K.

•  ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Рекомендуется выполнение операции по электрическому

подключению квалифицированным установщиком.

В  случае  прямого  электрического  подключения  к  сети,

между  устройством  и  сетью  необходимо  предусмотреть

двухполюсный выключатель с минимальным расстоянием

между контактами 3 мм, рассчитанный на нужную нагрузку

и отвечающий действующим стандартам.
