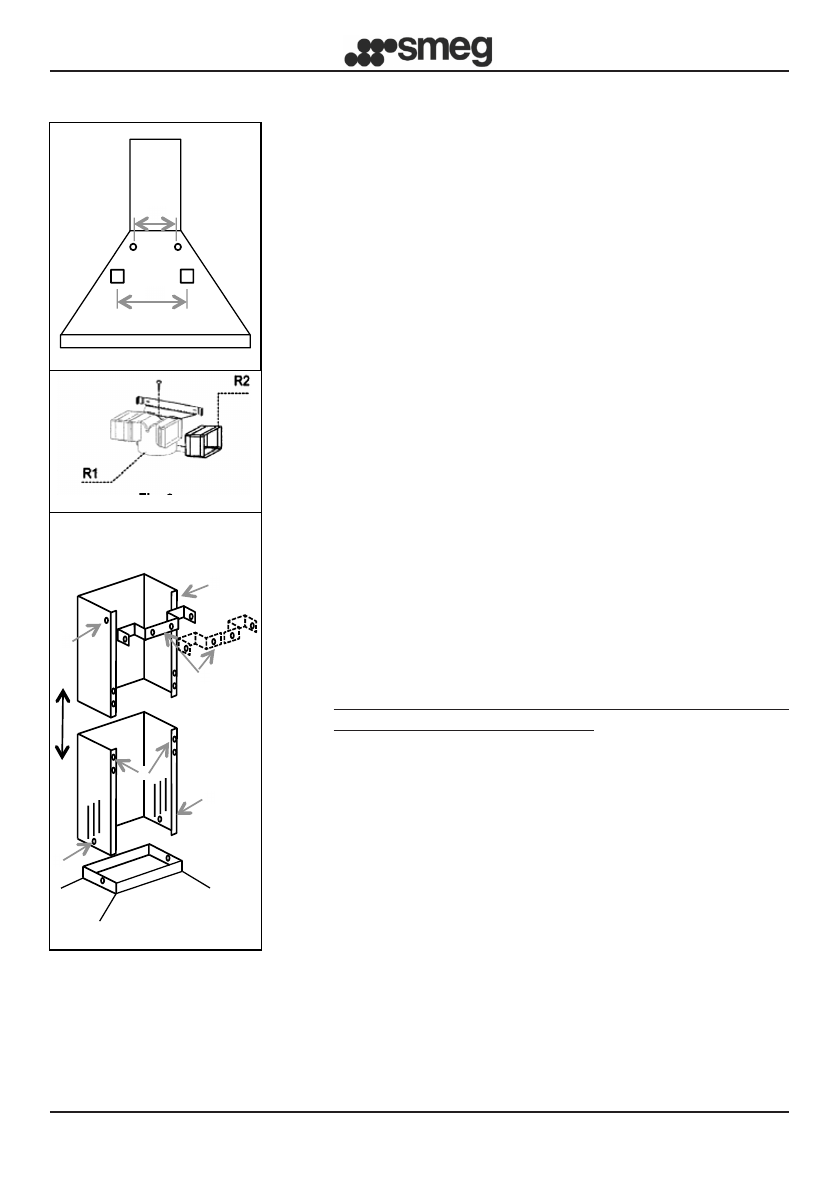

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

EN

4

FILTER version:

Leave the motor inlet free.  Install the active carbon filters as

shown on page 8.

If  the  hood  is  not  supplied  with  an  active  carbon  filter  you

must buy it separately at your nearest authorised Smeg

dealer.

For some models there is a standard set of fittings (fig.6) to

be fixed to the wall by expansion plugs at a suitable height

in  order  to  channel  the  airflow  in  correspondence  with  the

flue  slits.  Insert  laterally  the  extensions  R2  on  the  fitting

R1.  Connect the fitting R1 at the outlet of the hood body by

means of a tube of diameter D.150mm.

•  FLUE ASSEMBLY (fig. 7):

Position the one-piece or two-piece (K) flue bracket to

the required top limit.

Mark the two holes on the wall to fix the bracket.  Drill

and fix the bracket with the supplied expansion plugs.

Carefully position the flue unit on the hood.  Fix the lower

flue  to  the  hood  by  means  of  the  screws  Z.  Carefully

extend the top flue to the upper limit.

Secure the top flue to the flue bracket K using the screws

L.

•  ELECTRIC CONNECTION

•  We recommend that electric connections are carried

out by a professional installer.

In the case of a direct electric connection to the mains,

between the appliance and the mains, place a bipolar

switch with a minimum opening of 3mm between

contacts,  sized  to  the  load  and  compliant  with  the

current regulations.
