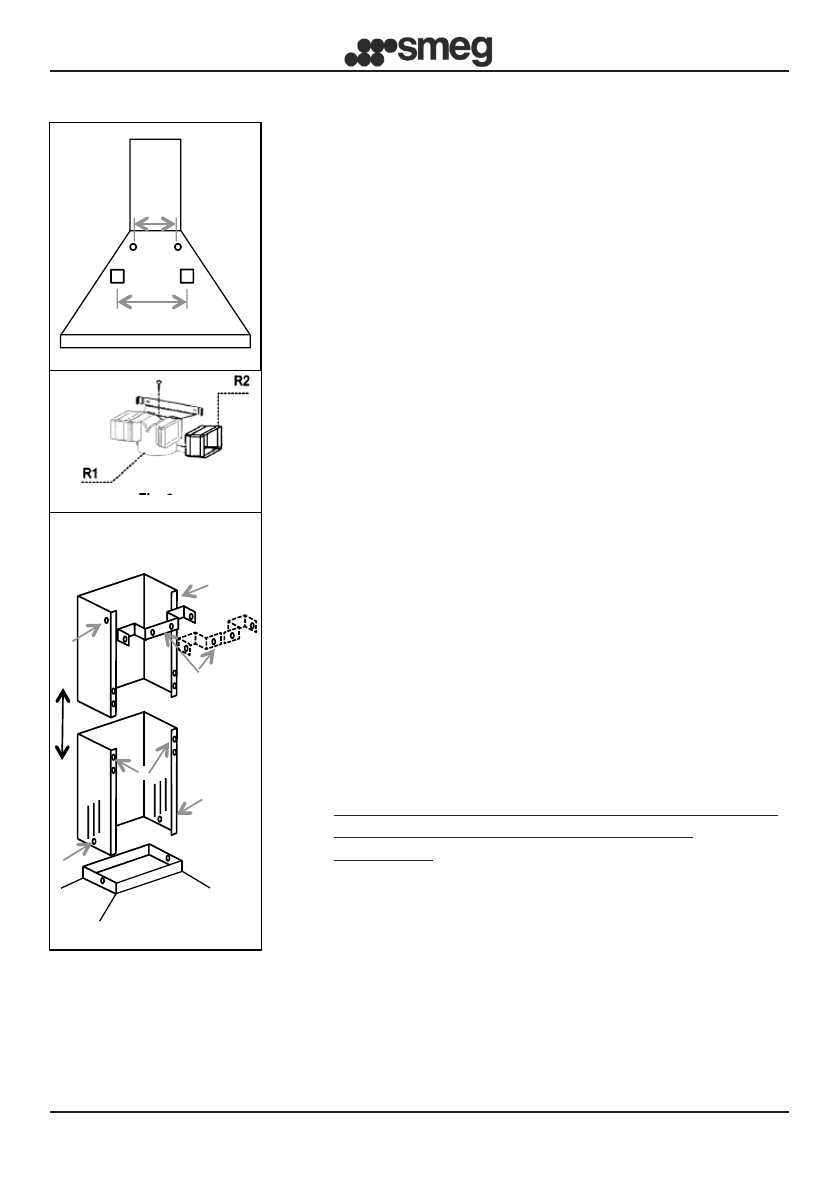

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

ES

4

Versión FILTRANTE:

Deje  libre  la  alimentación  del  motor.  Instale  los  filtros  de

carbón activo como se muestra en la pág. 8.

Si  la  campana  no  está  equipada  con  el  filtro  de  carbón

activo, es necesario comprarlo por separado en el centro

Smeg autorizado más cercano.

Para algunos modelos se ha previsto un grupo de racores

de serie (fig.6) que se fijan a la pared a través de tacos de

expansión y a una altura adecuada para poder canalizar

el  flujo  del  aire  en  correspondencia  con  las  rejillas  de  la

chimenea. Introduzca por el lado las extensiones R2 en el

racor R1. Conecte el racor R1 a la salida del cuerpo de la

campana a través de un tubo con diámetro de 150 mm.

•  MONTAJE DE LAS CHIMENEAS (fig. 7):

Coloque el soporte de la chimenea, única o en dos

piezas (K), en el límite superior deseado.

Trace los dos agujeros en la pared para la fijación de la

abrazadera.  Perfore  y  fije  la  abrazadera  con  los  tacos

de expansión en suministro.

Coloque con cuidado el grupo chimeneas sobre la

campana. Fije la chimenea inferior a través de los

tornillos Z de la campana. Extienda con cuidado la

chimenea superior hasta el límite superior.

Fije a la abrazadera de la chimenea K, a la chimenea

superior con los tornillos L.

•  CONEXIÓN ELÉCTRICA

•  Recomendamos que las operaciones de conexión

eléctrica sean efectuadas por un técnico

cualificado.

Si la conexión a la red eléctrica es directa, es necesario

colocar entre el equipo y la red de alimentación un

interruptor bipolar con una abertura mínima entre los

contactos de 3 mm, correspondiente a la carga y que

cumpla con las normas en vigor.
