FI

4

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

SUODATTAVA malli:

Jätä moottorin suuaukko vapaaksi. Asenna

aktiivihiilisuodattimet kuten näytetty sivulla 8.

Jos liesituuletin ei sisällä aktiivihiilisuodatinta, se on ostettava

erikseen lähimmästä valtuutetusta Smeg-liikkeestä.

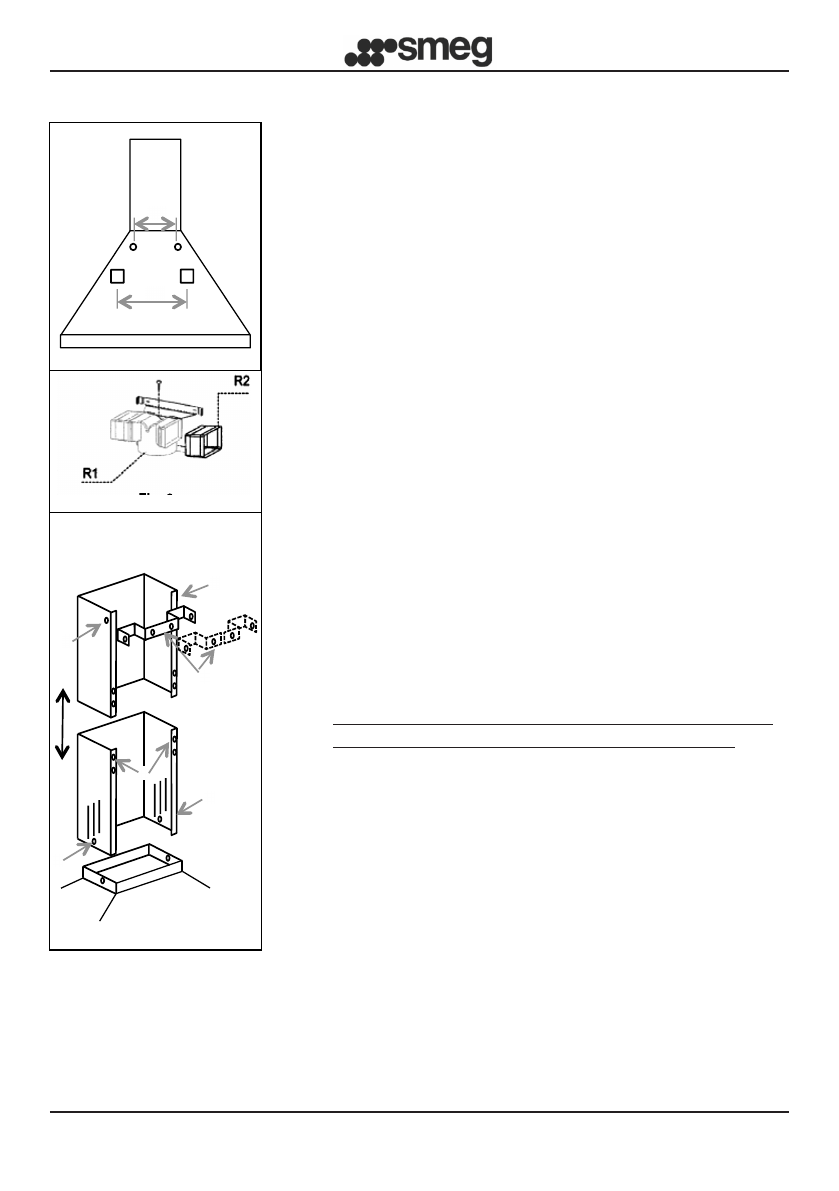

Jotkut mallit on varustettu sarjalla liittimiä (kuva 6), jotka

on kiinnitettävä seinään kiinnitystulppien avulla sellaiselle

korkeudelle, että ilmavirtaus kanavoituu hormin aukon

kohdalle. Aseta jatkokappaleet R2 poikittain liittimiin R1.

Liitä liitin R1 liesituulettimen rungon poistoaukkoon 150 mm

halkaisijan putken avulla.

•  HORMIEN ASENNUS (kuva 7):

Sijoita hormin yksi- tai kaksiosainen kannatin (K)

haluttuun ylärajaan.

Merkitse kaksi reikään seinään hormin pidikkeen

kiinnittämiseksi seinään. Poraa ja kiinnitä kannatin

mukana tulevilla kiinnitystulpilla.

Sijoita hormiyksikkö varoen liesituulettimen päälle.

Kiinnitä alahormi liesituulettimeen ruuveilla Z. Laajenna

varoen ylempää hormia ylärajaan saakka.

Lukitse L-ruuveilla ylempi hormi hormin K pidikkeeseen.

• SÄHKÖLIITÄNNÄT

•  Suosittelemme että sähköliitäntöjen suorittaminen

annetaan asiantuntevan asentajan tehtäväksi.

Jos sähköliitäntä tehdään suoraan verkkoon on laitteen

ja verkon väliin asennettava kaksinapainen katkaisija,

jonka minimiavaus koskettimien välillä on 3 mm,

mitoitettuna kuormitukseen ja vastaten voimassa olevia

määräyksiä.
