ES

3

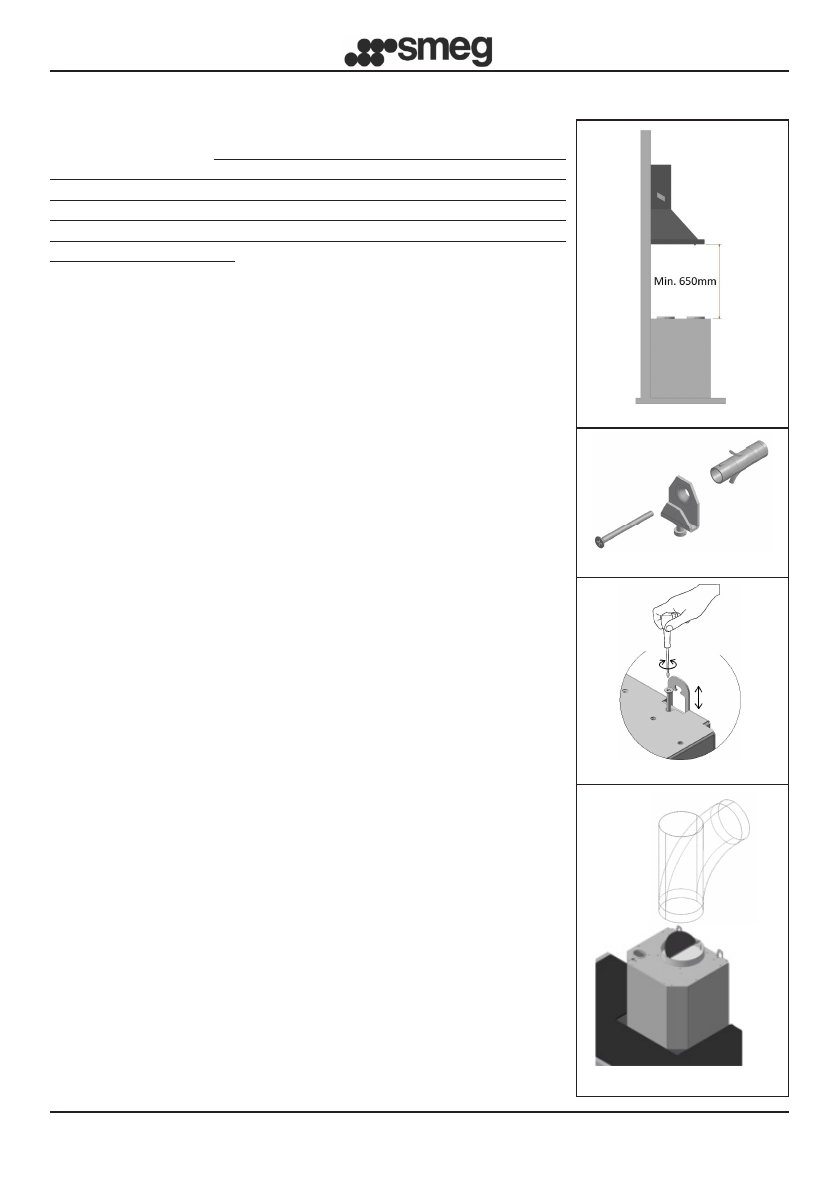

INSTRUCCIONES PARA LA INSTALACIÓN:

La campana se suministra con todos los accesorios necesarios

para la instalación.

La distancia mínima entre la superficie

inferior de la campana y la placa de cocción debe ser de

al menos 650 mm

(Fig. 1)

. Si la alimentación del motor

se encuentra equipada con una válvula antirretorno de

humos, asegúrese de que la misma pueda abrirse y

cerrarse libremente.

Para una instalación fácil recomendamos efectuar las

operaciones que se describen a continuación:

1)  Centrar la campana  con respecto  a la placa de cocción.

2)  Según el modelo de campana, se han previsto diferentes

modalidades de instalación. Identifique el propio sistema

de fijación entre los siguientes:

a)  2  ganchos  niveladores  con  fijación  con  tacos  de

expansión suministrados de serie (Fig. 2)

b)  Soporte  de  nivelación  trasero  con  fijación  con  tacos

de expansión suministrado de serie (Fig. 3)

c)  Para los modelos en isla, consulte el adjunto para la

instalación específica.

IMPORTANTE:  Los  sistemas  de  fijación  a)  y  b)  se

encuentran alojados en la parte posterior de la

campana, en los agujeros L1 (Fig. 5).

3)

Retirar los filtros anti-grasa, colocar la campana en la pared

y trazar la posición de referencia de los agujeros para el

anclaje de los sistemas de fijación correspondientes.

4)  Tras quitar la campana de la pared, efectuar los 2 agujeros

anteriormente trazados

5)

Fijar el sistema de fijación a la pared apretando el taco de

expansión

6)

Trazar en la pared los agujeros L2 para fijar con seguridad

los tacos en los agujeros. (tacos en suministro)

7)

Enganchar la campana al sistema de fijación (Figs. 2 y 3)

y efectuar el nivelado mediante el tornillo de regulación.

8)  Fijar la campana con seguridad apretando bien los dos

tornillos de expansión de los agujeros L2

SISTEMAS DE CONEXIÓN DEL AIRE:

Versión ASPIRANTE:

Conecte a la salida de la alimentación del motor el conducto

de expulsión de humos de diámetro interior de Ø150 mm. El

conducto de expulsión no debe tener un Ø inferior a 120 mm.

Atención,  si  la  campana  se  suministra  con  un  filtro  de

carbones activos, habrá que quitarlo (véase la pág. 8)

Desviación para Alemania:

Cuando la campana de cocina y los equipos alimentados con

energía que no sea la eléctrica funcionan simultáneamente,

la presión negativa en el local no debe superar los 4 Pa (4 x

10

-5

 bar).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
