РУС

3

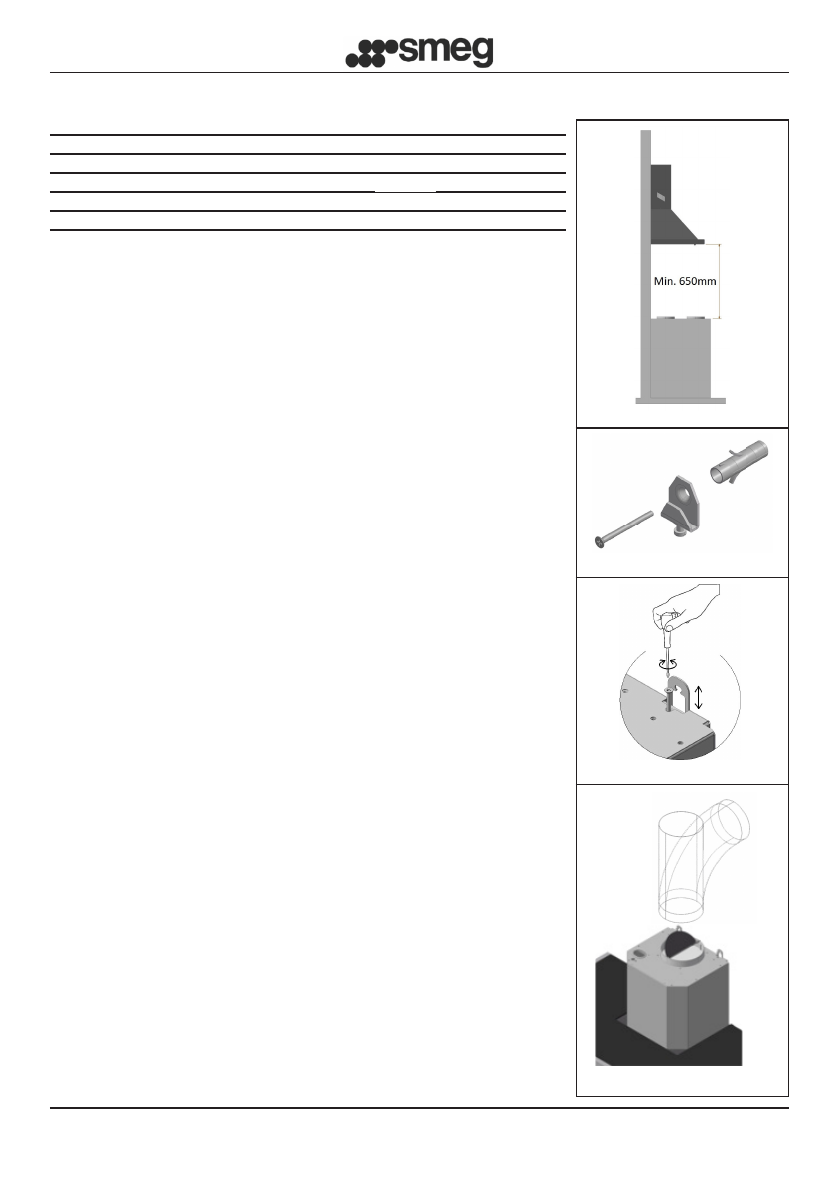

ИНСТРУКЦИИ ПО УСТАНОВКЕ:

Вытяжка  поставляется  со  всеми  комплектующими,

необходимыми для установки. Минимальное расстояние между

нижней  поверхностью  вытяжки  и  варочной  поверхностью

должно  составлять  не  менее  650  мм

(Рис.  1)

.  Если  входное

отверстие двигателя оснащено невозвратным клапаном дыма,

убедитесь, что он может свободно открываться и закрываться.

Для  простоты  установки  рекомендуется  следовать  операциям,

которые изложены ниже:

1)  Отцентрировать вытяжку относительно варочной поверхности.

2)  В  зависимости  от  модели  вытяжки  предусмотрены  разные

способы  установки.  Найти  собственную  систему  крепления

среди следующих:

a)  2  выравнивающих  крюка  с  креплением  на  клиновые

анкеры в комплекте (Рис. 2).

b)  b)  Выравнивающий  задний  кронштейн  с  креплением

на клиновые анкеры в комплекте (Рис. 3).

с)  Для моделей островного типа,

  см.  специальное

приложение по установке.

Примечание. Системы крепления a) и b) размещаются сзади

вытяжки в отверстиях L1 (Рис. 5).

3)  Снять  антижировые  фильтры,  приставить  вытяжку  к  стене  и

разметить положение отверстий под соответствующее крепление.

4)  Снять вытяжку со стены и просверлить два предварительно

размеченных отверстия

5)  Установить  систему  крепления  на  стену,  затягивая  клиновый

анкер

6)  Наметить  на  стене  места  отверстий  L2  для  надежного

крепления анкеров в отверстиях. (анкеры в комплекте)

7)  Снять  вытяжку  со  стены  и  просверлить  два  предварительно

размеченных отверстия

8)  Надежно  закрепить  вытяжку,  затягивая  до  конца  оба

расширяющихся винта L2

СИСТЕМЫ ПОДКЛЮЧЕНИЯ ВОЗДУХА:

Вариант  с  АСПИРАЦИЕЙ  ВОЗДУХА:

Подсоединить  к  выходу

входного отверстия двигателя выпускной канал дымов с внутренним

диаметром D.150 мм. Выпускной канал должен иметь диаметр не

менее 120 мм.

Внимание,  если  вытяжка  оснащена  фильтром  на

активированном угле, его следует снять (см. стр. 8)

Отступление для Германии:

При  одновременной  работе  в  помещении  кухонной  вытяжки  и

других  приборов,  работающих  на  источнике  энергии,  отличном

от электроэнергии, отрицательное давление внутри помещения

не должно превышать 4 Па (4 x 10

-5

 бар).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
