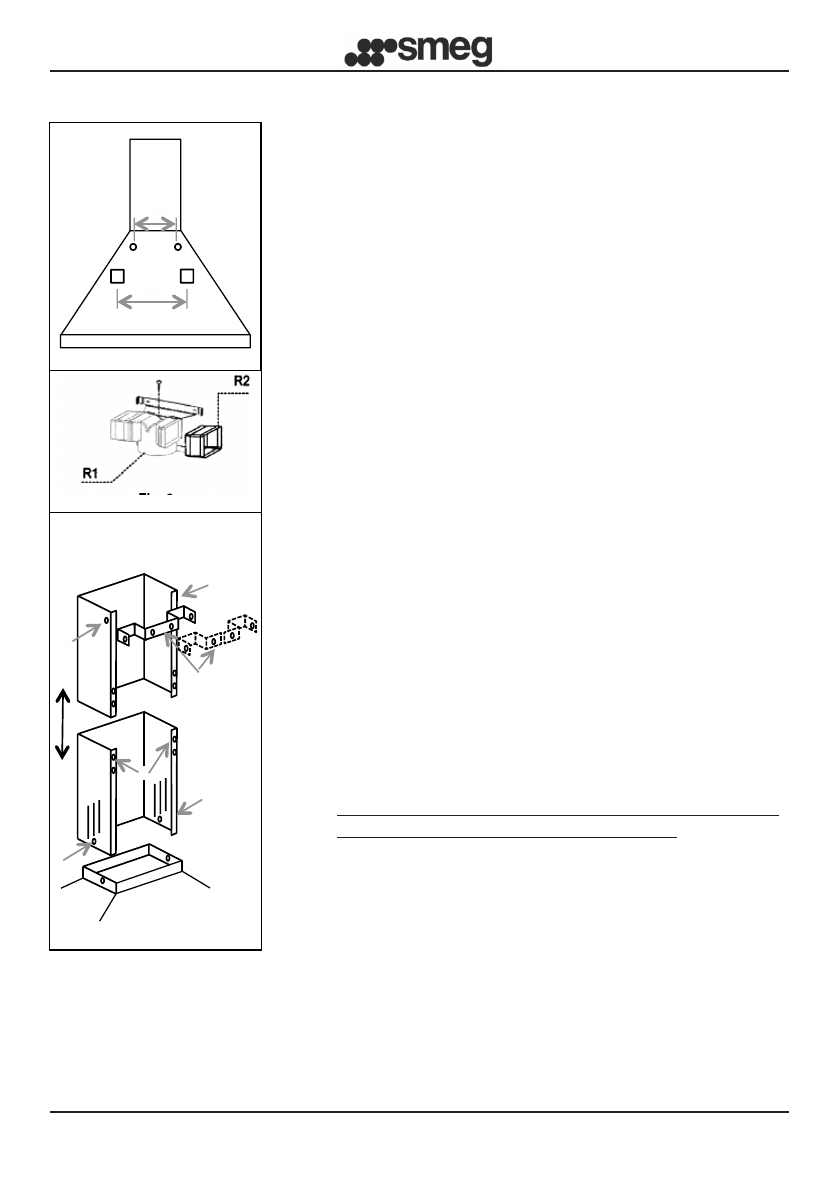

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

SE

4

VERSION MED ÅTERCIRKULERING:

Lämna  motorns  inkoppling  fri.  Sätt  i  de  aktiva  kolfiltren

såsom visas på sid.8.

Om fläktkåpan inte är försedd med ett aktivt kolfilter måste

du köpa ett separat genom att vända dig till närmaste

auktoriserat servicecenter för Smeg.

För en del modeller har man förutsett en serietillverkad

kopplingsrörsenhet (fig.6) som fästs till väggen med hjälp av

expansionspluggarna vid en lämplig höjd så att luftflödet kan

ledas in i rökgångens springor. Koppla in förlängningarna

R2  till  kopplingsröret  R1  från  sidorna.  Koppla  sedan

kopplingsröret R1 till fläktkroppens utgång via ett rör  med

diametern D.150 mm.

•  SKORSTENSMONTERING  (fig. 7):

Placera rökgångsspännjärnet (K) enskilt eller i två delar

vid önskat övre gränsläge.

Rita  sedan  ut  två  hål  på  väggen  inför  spännjärnets

fästning. Borra och fäst spännjärnet med hjälp av

expansionspluggarna som medföljer produkten.

Placera  ut  rökgångsenheten  på  fläkten  med  omsorg.

Fäst  den  undre  rökgångsdelen  till  fläktkåpan  med

hjälp av Z-skruvarna. Förläng den övre rökgångsdelen

försiktigt upp till det övre gränsläget.

Lås med hjälp av L-skruvarna den övre rökgångsdelen

till rökgångsspännjärnet K.

• ELANSLUTNING

•

Vår rekommendation är att du låter en kvalificerad

installatör sköta inkopplingsmomenten.

Vid en direkt elektrisk anslutning till elnätet behöver

man sätta in en bipolär strömbrytare mellan apparaten

och nätet. Brytaren ska ha en minimiöppning på 3 mm

mellan  kontaktpunkterna,  samt  vara  dimensionerad

efter aktuell strömförsörjning och förenlig med gällande

lagbestämmelser.
