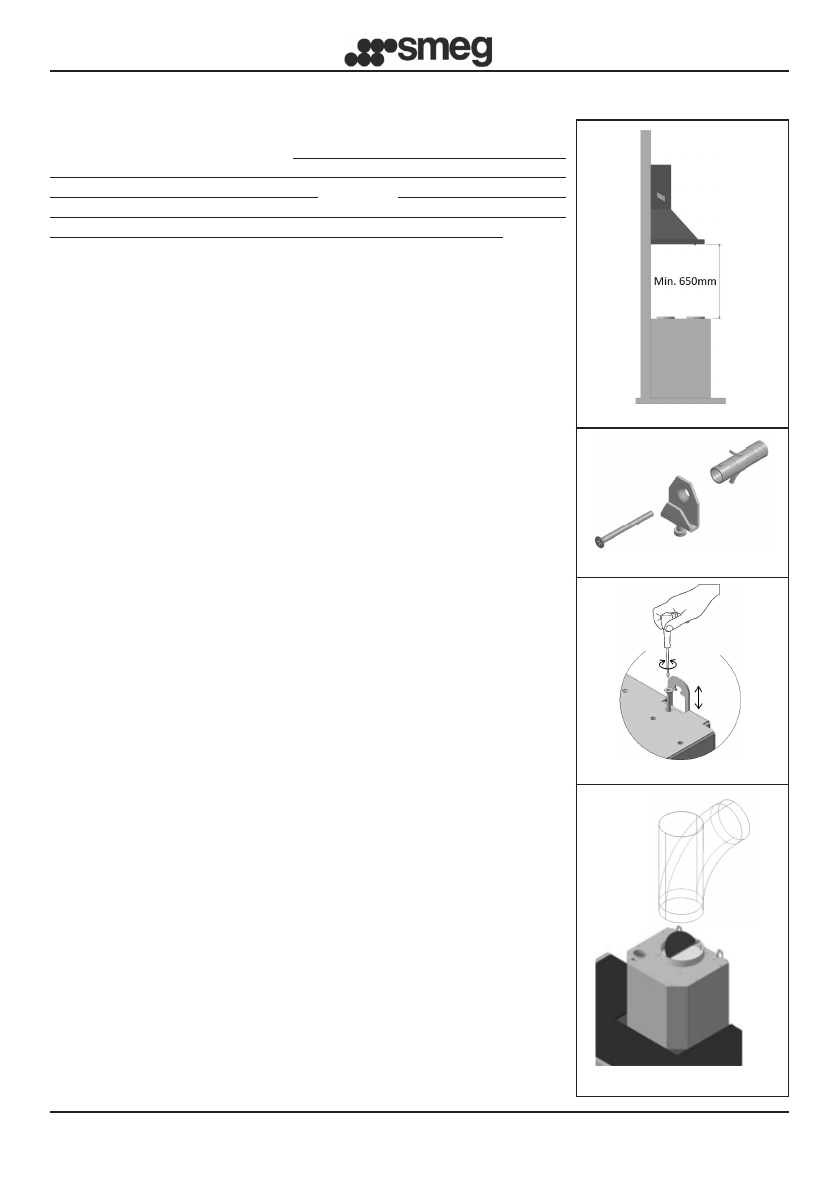

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

PL

3

INSTRUKCJE INSTALACJI:

Okap  jest  dostarczany  z  wszystkimi  akcesoriami

wymaganymi  do  instalacji.

Minimalna  odległość  między

dolną  płaszczyzną  okapu,  a  płytą  kuchenną  powinna

wynosić co najmniej 650mm

 (rys. 1).

Jeżeli wlot silnika

jest  wyposażony  w  zawór  zwrotny  dymów,  należy

upewnić się, że swobodnie się otwiera i zamyka.

Dla  łatwej  instalacji,  zaleca  się  postępowanie  według

następujących wskazówek:

1)  Okap  należy  wypośrodkować  względem  płaszczyzny

płyty kuchennej.

2)  Metody  instalacji  różnią  się  w  zależności  od  modelu

okapu.  Należy  wybrać  odpowiedni  system  mocowania

spośród poniższych przykładów:

a)  2  haki  wyrównujące  mocowane  za  pomocą  kołków

rozprężających w zestawie (Rys.2)

b)  Tylny  wspornik  wyrównujący  mocowany  za  pomocą

kołków rozprężających w zestawie (Rys.3)

c)  W  przypadku  modeli  z  wyspą,  należy  odnieść  się  do

odpowiedniego załącznika dotyczącego instalacji.

UWAGA:  System  mocujący  a)  i  b)  należy  umieścić  w

tylnej części okapu, w otworach L1 (Rys. 5).

3)  Wyjąć  filtry  przeciwtłuszczowe,  umieścić  okap  na

ścianie  i  zaznaczyć  pozycję  odniesienia  otworów  do

przymocowania odpowiedniego systemu mocującego.

4)  Po  zdjęciu  okapu  ze  ściany  należy  wykonać  wcześniej

zaznaczone 2 otwory

5)  Przymocować  system  mocujący  do  ściany,  dokręcając

kołek rozpierający

6)  Aby  bezpiecznie  zamocować  kołki  w  otworach  należy

zaznaczyć na ścianie otwory L2. (kołki w wyposażeniu)

7)  Zawiesić  okap  na  systemie  mocującym  (Rys.  2  i  3)  i

wypoziomować za pomocą wkrętu regulacyjnego.

8)  Przymocować  bezpiecznie  okap,  dokręcając  do  końca

dwie śruby rozprężne w otworach L2

SYSTEMY PRZYŁĄCZANIA POWIETRZA:

Wersja  ZASYSAJĄCA:

  Na    wylocie    silnika    należy

przyłączyć  kanał  odprowadzający  spaliny  o  średnicy

wewnętrznej 150mm.  Średnica  kanału   odprowadzającego

nie powinna być mniejsza niż 120 mm.

Uwaga,  jeśli  okap  jest  wyposażony  w  filtr  z  węglem

aktywnym, należy go wyjąć (zob. str. 8).

Odchylenie dla Niemiec:

Gdy  okap  kuchenny  i  urządzenia  zasilane  energią  inną

niż  elektryczna  działają  jednocześnie,  podciśnienie  w

pomieszczeniu nie powinno przekraczać 4 Pa (4 x 10

-5

 bar).
